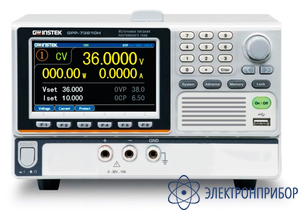

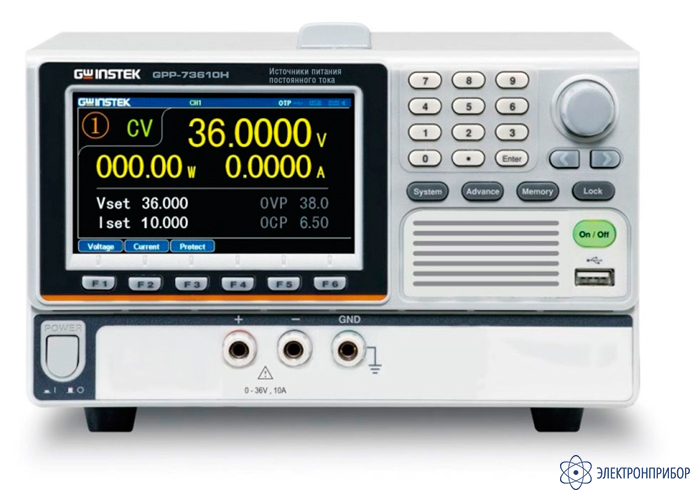

GPP-73610H — источник питания

Код товара: 74704
  • Источник питания GPP-73610H Источник питания GPP-73610H Источник питания GPP-73610H
    2 варианта исполнения

    Описание источника питания GPP-73610H:

    Источники питания GPP-73610H и GPP-77250 выполнены в 1 канальной архитектуре, выходное напряжение до 36 В/ 72 В и ток до 10 А/ 5 А (соответственно), обеспечивается высокое разрешение регулировки выходных параметров (0,1 мВ; 0,1 мА). Выходная мощность источников 360 Вт.

    Обе модели имеют функциональность «2 в 1»: основной канал может работать в режиме выдачи напряжения и тока в нагрузку или при необходимости функционировать в режиме программируемой электронной нагрузки (CV, CC, CR) с поддержкой отбора электрической мощности до 100 Вт. Такое схемотехническое решение позволяет источнику в одном измерительном приложении у пользователя выступать как источник питания, а в другом случае работать основным каналом как программируемая электронная нагрузка. На борту предусмотрены все виды защиты — от перенапряжения, перегрузки по току, от сверхмощности и перегрева (OVP, OCP, OPP и OTP).

    Предусмотрены два варианта заводского исполнения источников с дополнительным интерфейсом ДУ: модификации GPP-73610H (GPIB), GPP-77250 (GPIB).

    Особенности источника питания GPP-73610H:

    • число выходов: 1 канал;
    • диапазон регулировки (Uвых/ Iвых): 0…36 В/ 0…10 А;
    • мощность: 360 Вт;
    • максимальная дискретность установки: 1 мВ; 0,1 мА (в зависимости от модели);
    • погрешность установки U/I вых (базовая): ±0,03 %;
    • нестабильность от 0,01 %; пульсации ≤ 1 мкВ среднеквадратичного значения, 2 мА среднеквадратичного значения;
    • режимы стабилизации тока/ напряжения (CC/ CV);
    • отбор мощности: режим программируемой электронной нагрузки до 100 Вт / Load (с функцией CV, CC, CR);
    • функция регистратора параметров на выходе (напряжение/ ток): максимальная выборка 1 измерение в секунду, запись отсчетов во внутреннюю память или на USB-flash;
    • встроенные шаблоны выходной формы (8 типов): 2048 точек, длительность воспроизведения 1 с…300 с.;
    • память (запись/ воспроизведение – 10 ячеек): выходной профиль, задержка, настройка регистратора (recorder);
    • защита от перегрузки (напряжение / ток/ мощность), от перегрева;
    • цветной ЖК-дисплей (максимально 6 разрядов);
    • малошумящий вентилятор охлаждения с терморегулировкой;

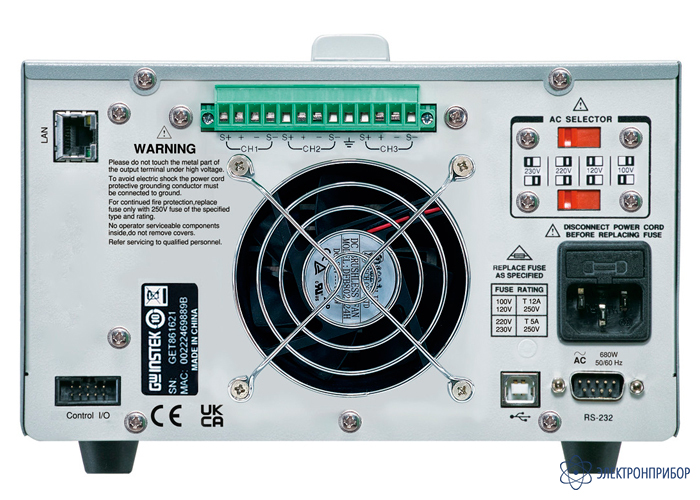

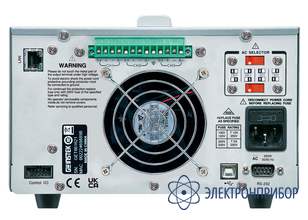

    • стандартно: LAN, USB, RS-232, аналоговый порт I/O (модификация GPP-73610H);

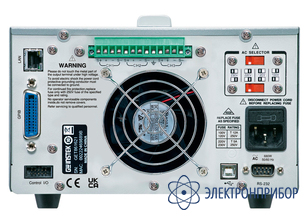

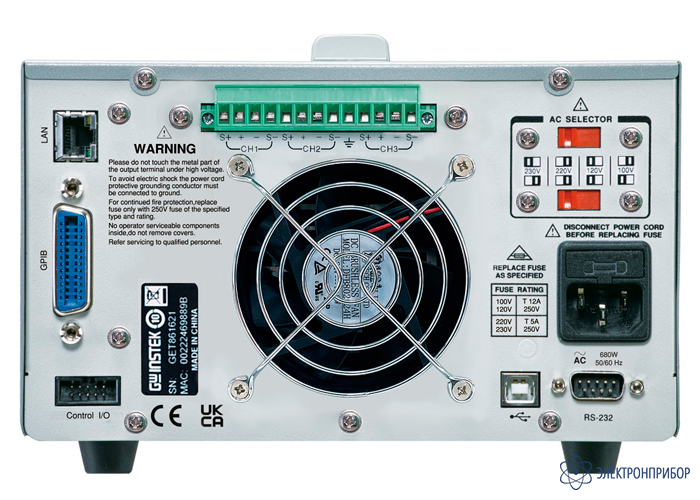

    • дополнительный интерфейс GPIB – заводской вариант исполнения (модификация GPP-73610H (GPIB));
    • опции: GRA-449 (комплект монтажа в 19'' стойку, высота 3U).

  • Технические характеристики источника питания GPP-73610H:

    Параметр Значение
    GPP-73610H GPP-73610H (GPIB)
    РЕЖИМ ИСТОЧНИКА ПИТАНИЯ (POWER)
    Диапазоны тока и напряжения
    Диапазоны регулировки параметров (1 выход) 0…36 В / 0…10 А
    Разрешение (U/I) установка 1 мВ / 0,2 мА
    индикация 0,1 мВ /0,2 мА
    Погрешность установки Напряжение (Uвых) ± (0,03 % + 10 мВ)
    Ток (Iвых) ± (0,03 % + 10 мА)
    Cтабилизация напряжения (CV)
    Нестабильность При измерении напряжения питания ≤ (0,01 % + 3 мВ)
    При измерении тока нагрузки ≤ (0,01 % + 5 мВ)
    Пульсации (5 Гц…1 МГц) ≤ 1 мВ среднеквадратичного значения
    Время установления ≤ 100 мкс (50 % - изменение нагрузки, минимальный ток 0,5 А)
    Cтабилизация тока (CC)
    Нестабильность При измерении напряжения питания ≤ (0,01 % + 3 мА)
    При измерении тока нагрузки ≤ (0,02 % + 3 мА)
    Пульсации (5 Гц…1 МГц) ≤ 2 мА среднеквадратичного значения
    РЕЖИМ ЭЛЕКТРОННОЙ НАГРУЗКИ (LOAD)
    Входные параметры
    Напряжение на нагрузке 1…36,5 В
    Ток в нагрузке 0…10,2 A
    Потребляемая мощность 0…100
    Режим стабилизации напряжения (CV)
    Диапазон установки 1,5…36,5 В
    Погрешность установки ± (0,1%*Uустановки + 30 мВ)
    Дискретность установки 10 мВ
    Режим стабилизация силы тока (CC)
    Диапазон установки 0…10,2 A
    Погрешность установки ± (0,3%*Iустановки + 10 мА)
    Дискретность установки 1 мА
    Режим стабилизации электрического сопротивления (CR)
    Диапазон установки 1 Ом…1 кОм
    Погрешность установки ± (3%*Rустановки+1 Ом), при U≥0,1 В, I≥0,1 А
    Дискретность установки 1 Ом
    ОБЩИЕ ДАННЫЕ
    Цифровой индикатор
    Тип и формат индикации Графический цветной ЖКИ (TFT, 11 см), 7 форматов отображения («вольтметр/V» - 5 разрядов; «амперметр/A» - 6 разрядов)
    Максимальная дискретность индикации 0,1 мВ, 0,1 мА
    Погрешность индикации напряжения ± (0,03 % + 10 мВ)
    Погрешность индикации тока ± (0,03 % + 10 мА)
    Изоляция
    Корпус - выход ≥ 20 МОм (напряжение испытания 500 В постоянное)
    Корпус - сеть ≥ 20 МОм (напряжение испытания 500 В постоянное)
    Общие данные
    Интерфейс LAN, RS-232, USB, Ext I/O (стандартно) LAN, RS-232, USB, Ext I/O (стандартно);
    GPIB (только заводская установка)
    Напряжение питания 100/ 120/ 220 В (± 10 %)/ 230 В (+ 10 %, - 6 %), 50/ 60 Гц
    Габаритные размеры 213 х 145 х 362 мм
    Масса 10 кг

  • Комплект поставки GPP-73610H

    № Наименование Количество
    1 Источник питания GPP-73610H в выбранном исполнении 1

    Дополнительная комплектация GPP-73610H

    (Поставляется за отдельную плату)

    № Наименование
    1 Опция GRA-449 комплект для монтажа источников питания серии GPP в 19'' стойку, высота 3U

  • Модификации GPP-73610H

    Подберите модификацию по параметрам

    Интерфейс GPIB
    Очистить

  • Файлы для GPP-73610H

Файлы для GPP-73610H
