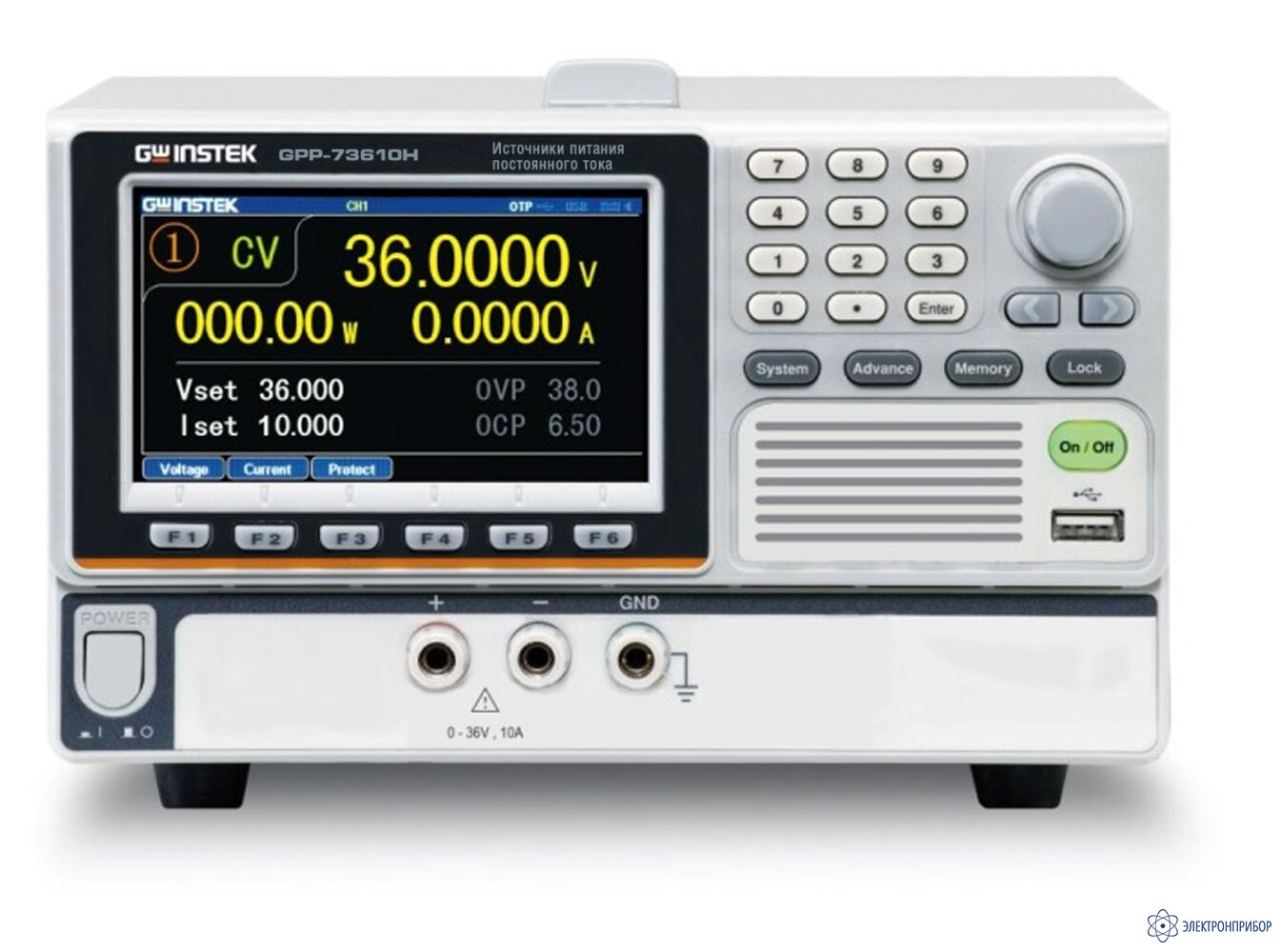

GPP-73610H — источник питания
Код товара: 74705-
-
Гарантия
1 год
-
Производитель
Описание источника питания GPP-73610H:
Источники питания GPP-73610H и GPP-77250 выполнены в 1 канальной архитектуре, выходное напряжение до 36 В/ 72 В и ток до 10 А/ 5 А (соответственно), обеспечивается высокое разрешение регулировки выходных параметров (0,1 мВ; 0,1 мА). Выходная мощность источников 360 Вт.
Обе модели имеют функциональность «2 в 1»: основной канал может работать в режиме выдачи напряжения и тока в нагрузку или при необходимости функционировать в режиме программируемой электронной нагрузки (CV, CC, CR) с поддержкой отбора электрической мощности до 100 Вт. Такое схемотехническое решение позволяет источнику в одном измерительном приложении у пользователя выступать как источник питания, а в другом случае работать основным каналом как программируемая электронная нагрузка. На борту предусмотрены все виды защиты — от перенапряжения, перегрузки по току, от сверхмощности и перегрева (OVP, OCP, OPP и OTP).
Предусмотрены два варианта заводского исполнения источников с дополнительным интерфейсом ДУ: модификации GPP-73610H (GPIB), GPP-77250 (GPIB).
Особенности источника питания GPP-73610H:
- число выходов: 1 канал;
- диапазон регулировки (Uвых/ Iвых): 0…36 В/ 0…10 А;
- мощность: 360 Вт;
- максимальная дискретность установки: 1 мВ; 0,1 мА (в зависимости от модели);
- погрешность установки U/I вых (базовая): ±0,03 %;
- нестабильность от 0,01 %; пульсации ≤ 1 мкВ среднеквадратичного значения, 2 мА среднеквадратичного значения;
- режимы стабилизации тока/ напряжения (CC/ CV);
- отбор мощности: режим программируемой электронной нагрузки до 100 Вт / Load (с функцией CV, CC, CR);
- функция регистратора параметров на выходе (напряжение/ ток): максимальная выборка 1 измерение в секунду, запись отсчетов во внутреннюю память или на USB-flash;
- встроенные шаблоны выходной формы (8 типов): 2048 точек, длительность воспроизведения 1 с…300 с.;
- память (запись/ воспроизведение – 10 ячеек): выходной профиль, задержка, настройка регистратора (recorder);
- защита от перегрузки (напряжение / ток/ мощность), от перегрева;
- цветной ЖК-дисплей (максимально 6 разрядов);
- малошумящий вентилятор охлаждения с терморегулировкой;
- стандартно: LAN, USB, RS-232, аналоговый порт I/O (модификация GPP-73610H);
- дополнительный интерфейс GPIB – заводской вариант исполнения (модификация GPP-73610H (GPIB));
- опции: GRA-449 (комплект монтажа в 19'' стойку, высота 3U).
-
-
Технические характеристики источника питания GPP-73610H:
Параметр Значение GPP-73610H GPP-73610H (GPIB) РЕЖИМ ИСТОЧНИКА ПИТАНИЯ (POWER) Диапазоны тока и напряжения Диапазоны регулировки параметров (1 выход) 0…36 В / 0…10 А Разрешение (U/I) установка 1 мВ / 0,2 мА индикация 0,1 мВ /0,2 мА Погрешность установки Напряжение (Uвых) ± (0,03 % + 10 мВ) Ток (Iвых) ± (0,03 % + 10 мА) Cтабилизация напряжения (CV) Нестабильность При измерении напряжения питания ≤ (0,01 % + 3 мВ) При измерении тока нагрузки ≤ (0,01 % + 5 мВ) Пульсации (5 Гц…1 МГц) ≤ 1 мВ среднеквадратичного значения Время установления ≤ 100 мкс (50 % - изменение нагрузки, минимальный ток 0,5 А) Cтабилизация тока (CC) Нестабильность При измерении напряжения питания ≤ (0,01 % + 3 мА) При измерении тока нагрузки ≤ (0,02 % + 3 мА) Пульсации (5 Гц…1 МГц) ≤ 2 мА среднеквадратичного значения РЕЖИМ ЭЛЕКТРОННОЙ НАГРУЗКИ (LOAD) Входные параметры Напряжение на нагрузке 1…36,5 В Ток в нагрузке 0…10,2 A Потребляемая мощность 0…100 Режим стабилизации напряжения (CV) Диапазон установки 1,5…36,5 В Погрешность установки ± (0,1%*Uустановки + 30 мВ) Дискретность установки 10 мВ Режим стабилизация силы тока (CC) Диапазон установки 0…10,2 A Погрешность установки ± (0,3%*Iустановки + 10 мА) Дискретность установки 1 мА Режим стабилизации электрического сопротивления (CR) Диапазон установки 1 Ом…1 кОм Погрешность установки ± (3%*Rустановки+1 Ом), при U≥0,1 В, I≥0,1 А Дискретность установки 1 Ом ОБЩИЕ ДАННЫЕ Цифровой индикатор Тип и формат индикации Графический цветной ЖКИ (TFT, 11 см), 7 форматов отображения («вольтметр/V» - 5 разрядов; «амперметр/A» - 6 разрядов) Максимальная дискретность индикации 0,1 мВ, 0,1 мА Погрешность индикации напряжения ± (0,03 % + 10 мВ) Погрешность индикации тока ± (0,03 % + 10 мА) Изоляция Корпус - выход ≥ 20 МОм (напряжение испытания 500 В постоянное) Корпус - сеть ≥ 20 МОм (напряжение испытания 500 В постоянное) Общие данные Интерфейс LAN, RS-232, USB, Ext I/O (стандартно) LAN, RS-232, USB, Ext I/O (стандартно);
GPIB (только заводская установка)Напряжение питания 100/ 120/ 220 В (± 10 %)/ 230 В (+ 10 %, - 6 %), 50/ 60 Гц Габаритные размеры 213 х 145 х 362 мм Масса 10 кг -
Комплект поставки GPP-73610H
№ Наименование Количество 1 Источник питания GPP-73610H 1 Дополнительная комплектация GPP-73610H
(Поставляется за отдельную плату)
№ Наименование 1 Опция GRA-449 комплект для монтажа источников питания серии GPP в 19'' стойку, высота 3U -
