NGP814 — четырехканальный источник питания

Код товара: 62460

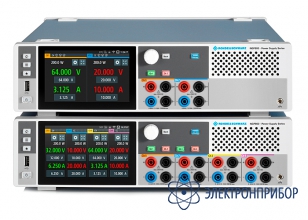

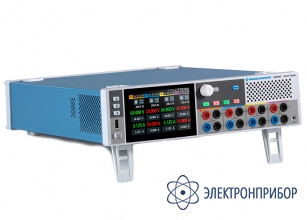

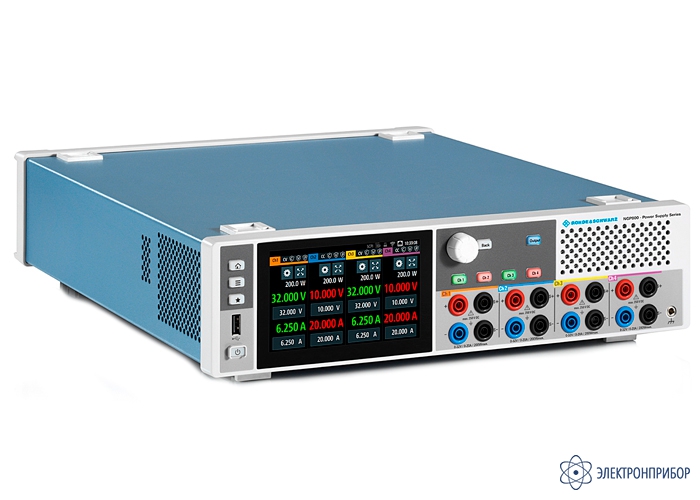

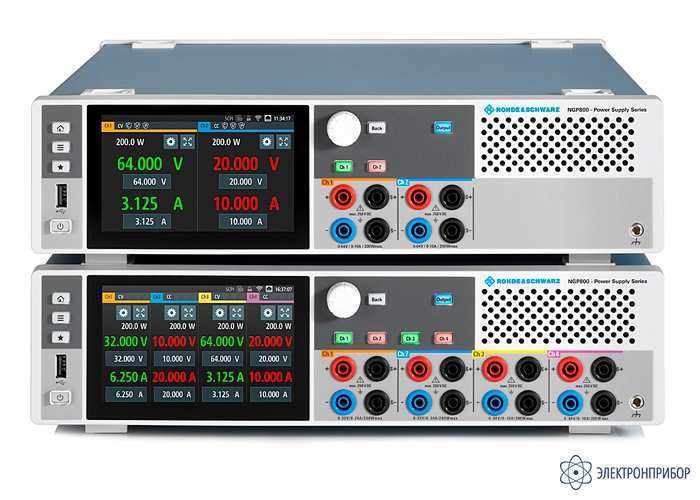

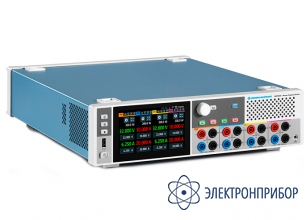

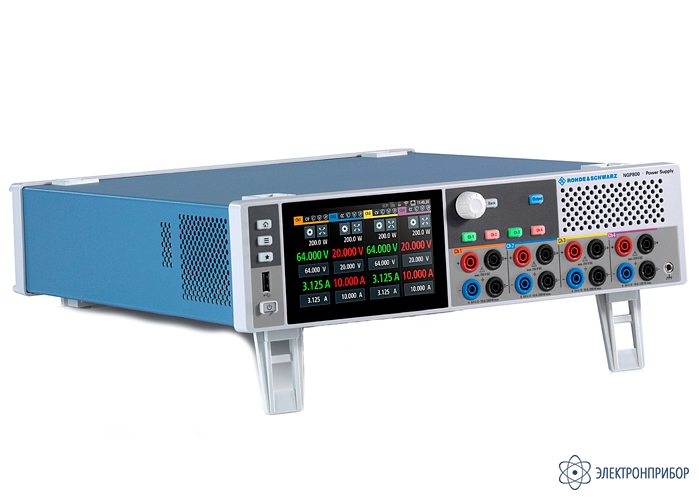

  • Четырехканальный источник питания NGP814 Четырехканальный источник питания NGP814 Четырехканальный источник питания NGP814 Четырехканальный источник питания NGP814

    Назначение четырехканального источника питания NGP814:

    Источники питания постоянного тока серии NGP800, состоящей из пяти моделей мощностью 400 Вт или 800 Вт, обеспечивают максимальную мощность в самых различных рабочих точках. Каждый из двух или четырех 200-ваттных выходов способен выдавать напряжение до 64 В или ток до 20 А. Электрически эквивалентные и гальванически развязанные выходы могут быть подключены последовательно или параллельно для формирования напряжения до 250 В или тока до 80 А.

    Синхронизация выходов, выполнение сигнальных тестов и регистрация данных для углубленного анализа — все это становится проще с источниками питания серии NGP800. Серия из пяти полнофункциональных моделей Интуитивно понятная концепция управления и большой сенсорный экран позволяют намного быстрее вводить значения и отображать статистику в реальном масштабе времени.

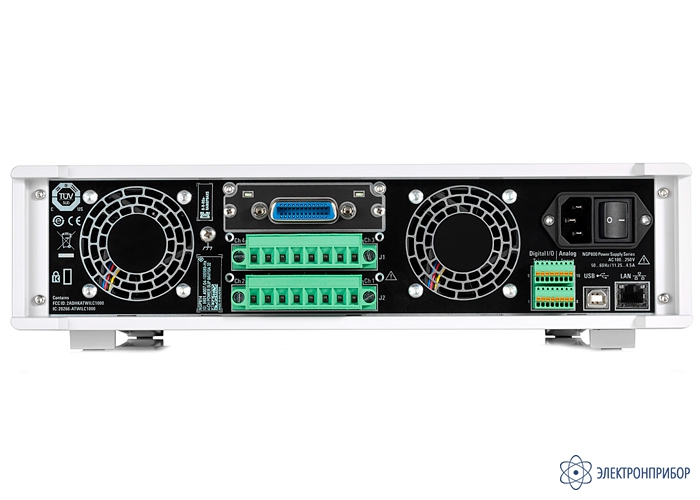

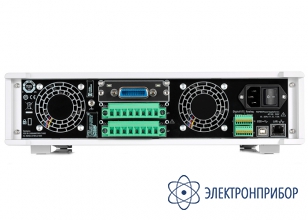

    Все источники питания серии NGP800 имеют зажимы для четырехпроводного подключения, интерфейсы USB и LAN. Допускающие установку пользователем интерфейс GPIB, цифровой вход/выход запуска, аналоговый вход и интерфейс беспроводной сети являются опциональными, что делает эти приборы идеальными как для настольного применения, так и для работы в составе автоматизированной испытательной системы.

    Особенности четырехканального источника питания NGP814:

    • 4 канала;
    • 800 Вт – 2 × 32 В/20 А и 2 × 64 В/10 А.

    Максимальная гибкость:

    • 5" сенсорный дисплей высокого разрешения;
    • Функция FlexPower;
    • Четыре источника питания в одном приборе;
    • Работа в параллельном и последовательном режимах.

    Максимальная функциональность:

    • Функция нарастания;
    • Задержка вывода;
    • Функция произвольных сигналов;
    • Четырехпроводное подключение;
    • Встроенные измерения;
    • Регистрация данных.

    Максимальная безопасность:

    • Функции защиты;
    • Безопасные пределы;
    • Безопасные условия работы.

    Максимальная подключаемость:

    • Цифровое дистанционное управление;
    • Цифровые входы/выходы запуска;
    • Аналоговый вход.

    Описание четырехканального источника питания NGP814:

    Сенсорный экран. Сенсорный экран высокого разрешения для комфорта оператора. Большой сенсорный экран высокого разрешения для удобства управления. Быстрая навигация по меню с доступом ко всем функциям и настройкам. Быстрый ввод значений с помощью виртуальной клавиатуры, а не вращением ручки. На главном экране предоставляется четкий обзор всех ваших каналов. Любой канал можно выбрать для более подробного представления различных дополнительных данных, например статистики и пиктограмм, обозначающих состояние заданной защиты или специальных функций.

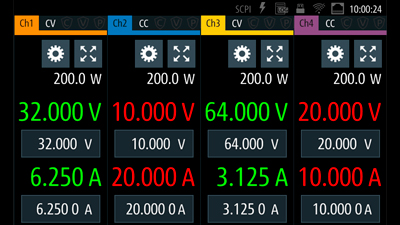

    Рис.1. На главном экране предоставляется четкий обзор всех каналов

    FlexPower. Получите максимальную мощность с множеством рабочих точек. В отличие от однодиапазонных источников питания данный прибор может генерировать напряжение и ток в различных сочетаниях в рамках общего ограничения мощности, составляющего 200 Вт на канал. Эта технология расширяет область применения источника питания, делая его более универсальным.

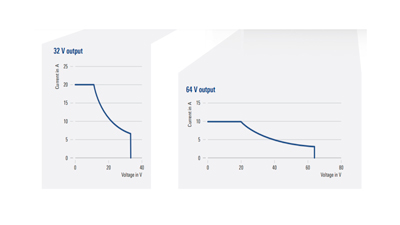

    Рис.2. Кривые V/I для выхода 32 В и выхода 64 В

    Работа в параллельном и последовательном режимах. До 250 В или 80 А. Гибкость, которую вы искали — если требуется большее напряжение или больший ток, подключите выходы последовательно или параллельно и получите до 250 В (NGP824) или 80 А (NGP804). С помощью функции отслеживания можно одновременно регулировать напряжение и ток для всех выбранных каналов.

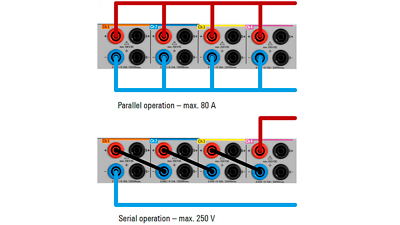

    Рис.3. Работа в параллельном и последовательном режимах

    Встроенные измерения. Встроенная статистика. Встроенные измерения снижают потребность во внешнем мультиметре и упрощают настройку. Отдельные вольтметры и амперметры на каждом выходе обеспечивают разрешение на уровне 1 мВ и 0,5 мА с полным выходным диапазоном 64 В и 20 А соответственно. Встроенная статистика показывает минимальное, среднее и максимальное значения мощности, напряжения и тока, а также энергии.

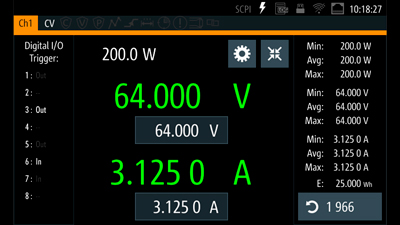

    Рис.4. Обзор одного канала с подробной информацией и статистическими данными

    Регистрация данных. Ключевой фактор для долговременного мониторинга. Регистрация данных — ключевой фактор для долговременного мониторинга с обзором схем измерения и воспроизведением условий испытаний при анализе режима питания или оптимизации энергопотребления. Источники питания серии NGP800 одновременно регистрируют результаты измерения напряжения и тока в зависимости от времени на всех выходах. Можно легко экспортировать данные с метками времени в виде файла .CSV для отчетов и документации.

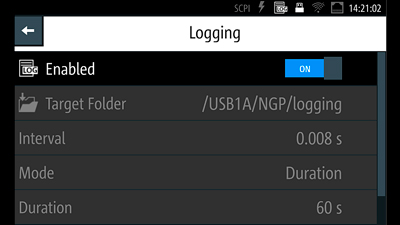

    Рис.5. Диалоговое окно настройки регистрации данных

    Произвольная функция. QuickArb. Эмуляция нормального режима работы подсистемы питания на ранней стадии процесса разработки и имитация проблем с питанием для проверки испытуемых устройств. Функция QuickArb позволяет генерировать напряжения, которые зависят от времени, и последовательности токов при изменениях выходного сигнала с временем пребывания до 1 мс. Возможно создание сложных шаблонов с загрузкой до восьми файлов подгрупп в одну последовательность.

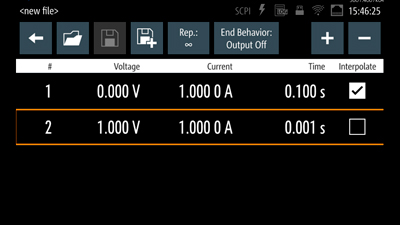

    Рис.6. Быстрое программирование последовательностей с помощью редактора Arb

  • Технические характеристики четырехканального источника питания NGP814:

    Параметр Значение
    ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Выходы
    Все выходные каналы гальванически развязаны и незаземлены
    Количество выходных каналов              4
    Суммарная выходная мощность максимально 800 Вт
    Максимальная выходная мощность на канал 200 Вт
    Выходное напряжение на канал (CH1, CH2) от 0 до 32 В
    (CH3, CH4) от 0 до 64 В
    Максимальный выходной ток на канал (CH1, CH2) 20 А
    (CH3, CH4) 10 А
    Максимальное напряжение в последовательном режиме работы 128 В
    Максимальный ток в параллельном режиме работы 80 А
    Пульсации напряжения и шум от 20 Гц до 20 МГц < 3 мВ (СКЗ), < 30 мВ (размах) (изм.)
    Пульсации тока и шум от 20 Гц до 20 МГц < 3,5 мА (СКЗ) (изм.)
    Стабилизация нагрузки
    Изменение нагрузки: от 10% до 90%
    Напряжение ± (% от выходного значения + смещение) (CH1, CH2) < 0,01% + 5 мВ
    (CH3, CH4) < 0,01% + 10 мВ
    Ток ± (% от выходного значения + смещение) < 0,01% + 5 мА
    Время восстановления нагрузки изменение нагрузки от 50% до 100% в пределах 0,2% от номинального напряжения < 400 мкс (изм.)
    Время нарастания от 10% до 90% от номинального выходного напряжения, резистивная нагрузка (CH1, CH2) < 10 мс
    (CH3, CH4) < 12 мс
    Время спада от 90% до 10% от номинального выходного напряжения, резистивная нагрузка (CH1, CH2) полная нагрузка: < 10 мс, без нагрузки: < 50 мс
    (CH3, CH4) полная нагрузка: < 25 мс, без нагрузки: < 50 мс
    Разрешающая способность при программировании
    Напряжение 1 мВ
    Ток 0,5 мА
    Погрешность установки при программировании
    Напряжение ± (% от установленного значения + смещение) (CH1, CH2) < 0,05% + 5 мВ
    (CH3, CH4) < 0,05% + 10 мВ
    Ток ± (% от установленного значения + смещение) (CH1, CH2) < 0,1% + 20 мА
    (CH3, CH4) < 0,1% + 10 мА
    ВЫХОДНЫЕ ИЗМЕРЕНИЯ
    Измерительные функции напряжение, ток, мощность, энергия
    Разрешение при снятии показаний
    Напряжение 1 мВ
    Ток 0,5 мА
    Погрешность считывания
    Напряжение ± (% от выходного значения + смещение) (CH1, CH2) < 0,05% + 5 мВ
    (CH3, CH4) < 0,05% + 10 мВ
    Ток ± (% от выходного значения + смещение) (CH1, CH2) < 0,1% + 20 мА
    (CH3, CH4) < 0,1% + 10 мА
    Температурный коэффициент (на °C)
    От +5 °C до +20 °C и от +30 °C до +40 °C
    Напряжение ±(% от выходного значения + смещение) (CH1, CH2) < 0,0075% + 0,75 мВ
    (CH3, CH4) < 0,0075% + 1,5 мВ
    Ток ±(% от выходного значения + смещение) (CH1, CH2) < 0,015% + 3 мА
    (CH3, CH4) < 0,015% + 1,5 мА
    Четырехпроводное подключение
    Максимальная компенсация 1 В (изм.)
    ПРЕДЕЛЬНО ДОПУСТИМЫЕ ПАРАМЕТРЫ
    Максимальное напряжение относительно земли 250 В постоянного тока
    Максимальное противодействующее напряжение напряжение с той же полярностью, подключенное к выходам (CH1, CH2) 35 В
    (CH3, CH4) 70 В
    Максимальное обратное напряжение напряжение с обратной полярностью, подключенное к выходам 0,4 В
    Максимальный обратный ток максимальный в течение 5 мин 20 А
    ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
    Время обработки команды < 6 мс (ном.)
    ФУНКЦИИ ЗАЩИТЫ
    Защита от перенапряжения регулируется для каждого канала
    Разрешающая способность при программировании 1 мВ
    Защита от превышения мощности регулируется для каждого канала
    Защита от превышения тока (электронный предохранитель) регулируется для каждого канала
    Разрешающая способность при программировании 0,5 мА
    Время срабатывания (Iнагр > Iсраб × 2) при Iнагр ≥ 2 A < 1 мс
    Связь предохранителей (функция FuseLink) да
    Задержка срабатывания при включении выхода регулируется для каждого канала от 10 мс до 10 с (с шагом 1 мс)
    Задержка срабатывания регулируется для каждого канала от 10 мс до 10 с (с шагом 1 мс)
    Время срабатывания для связанных каналов < 5 мс
    Защита от перегрева независимо для каждого канала
    СПЕЦИАЛЬНЫЕ ФУНКЦИИ
    Выходная линейно-нарастающая функция (Функция EasyRamp)
    Время действия функции EasyRamp от 10 мс до 60 с (с шагом 1 мс)
    Задержка вывода
    Синхронность < 1 мс (тип.)
    Задержка на канал от 10 мс до 10 с (с шагом 1 мс)
    Произвольная функция (Функция QuickArb)
    Параметры напряжение, ток, время
    Максимальное количество точек 1024
    Максимальное количество подгрупп 8
    Время пребывания от 1 мс до 60 с (с шагом 1 мс)
    Повтор непрерывный или импульсный режим с числом повторений от 1 до 65 535
    Запуск вручную, дистанционно или через опциональный вход запуска
    Интерфейсы запуска и управления - опция NGP-K103 (цифровой вход/выход, 16-контактный разъем)
    Время срабатывания запуска < 3 мс (тип.)
    Максимальное напряжение (IN/OUT) 5,5 В
    Входной уровень запуска ТТЛ
    Максимальный потребляемый ток (OUT) 5 мА
    Аналоговый интерфейс управления - опция NGP-K107 (аналоговый вход, 16-контактный разъем)
    Входное напряжение управление от 0% до 100% напряжения или тока от 0 В до 5 В
    Погрешность вывода (CH1, CH2) напряжение: < 0,1% + 16 мВ;
    ток: < 0,1% + 30 мА
    (CH3, CH4) напряжение: < 0,1% + 32 мВ,
    ток: < 0,1% + 15 мА
    Температурный коэффициент (на °C) ±(% от выходного значения + смещение), от +5 °C до +20 °C и от +30 °C до +40 °C (CH1, CH2) напряжение: < 0,015% + 2,4 мВ,
    ток: < 0,015% + 4,5 мА
    (CH3, CH4) напряжение: < 0,015% + 4,8 мВ,
    ток: < 0,015% + 2,25 мА
    Частота обновления 1 мс
    Регистрация данных
    Максимальная скорость сбора 125 отсчетов/с
    Объем памяти 800 Мбайт внутренней или внешней памяти
    Разрешение по напряжению см. Разрешение при снятии показаний
    Погрешность напряжения см. Погрешность считывания
    Разрешение по току см. Разрешение при снятии показаний
    Погрешность тока см. Погрешность считывания
    ДИСПЛЕЙ И ИНТЕРФЕЙСЫ
    Дисплей TFT, 5-дюймовый, 800 × 480 пикселей, WVGA, сенсорный
    Разъемы на передней панели 4-мм безопасные гнезда (канальные выходы, компенсация напряжения)
    Разъемы на задней панели 2 × 8-контактный разъем (канальные выходы и компенсация напряжения)
    Интерфейсы дистанционного управления стандартно USB-TMC, USB-CDC (Virtual COM), LAN
    опция NGP-K102 WLAN
    опция NG-B105 IEEE-488 (GPIB)
    ОБЩИЕ СВЕДЕНИЯ
    Условия окружающей среды
    Температура диапазон рабочих температур от +5 °C до +40 °C
    диапазон температур хранения от -20 °C до +70 °C
    Относительная влажность без конденсации от 5% до 95%
    Номинальная мощность
    Номинальное напряжение сети питания от 100 В до 250 В
    Частота сети питания от 50 Гц до 60 Гц
    Максимальная потребляемая мощность 1125 Вт
    Сетевые предохранители внутренние (недоступны пользователю) 16 А 250 В IEC60127-2/7 быстродействующие
    Соответствие продукта
    Электромагнитная совместимость ЕС: в соответствии с Директивой по радиооборудованию 2014/53/EU применяемые стандарты: ETSI EN300328 V2.1.1, EN 61326-1, EN61326-2-1, EN55011 (класс A), EN55032 (класс A), ETSI EN301489-1 V2.2.0, ETSI EN301489-17 V3.2.0
    Корея Маркировка KC
    США, Канада FCC47 CFR часть 15B, ICES-003 выпуск 6
    Электробезопасность ЕС: в соответствии с Директивой по низковольтному оборудованию 2014/35/EU применяемый гармонизированный стандарт: EN61010-1
    США, Канада UL61010-1, CSA C22.2 № 61010-1
    Стандарты WLAN Австрия, Бельгия, Болгария, Хорватия, Кипр, Чешская Республика, Дания, Эстония, Финляндия, Франция, Германия, Греция, Венгрия, Исландия, Ирландия, Италия, Латвия, Лихтенштейн, Литва, Люксембург, Мальта, Нидерланды, Норвегия, Польша, Португалия, Румыния, Словакия, Словения, Испания, Швеция, Швейцария, Турция, Великобритания CE
    Сингапур Стандарты MDA, DB102020
    США, Канада FCC, IC
    RoHS в соответствии с Директивой ЕС 2011/65/EU EN50581
    Механическое сопротивление
    Вибрация синусоидальная от 5 Гц до 55 Гц, 0,3 мм (размах)
    от 55 Гц до 150 Гц, постоянное ускорение 0,5 g, согласно EN60068-2-6
    случайная от 8 Гц до 500 Гц, ускорение: 1,2 g (СКЗ), согласно EN60068-2-64
    Ударное воздействие ударный спектр 40 g, согласно MIL-STD-810E, метод 516.4, процедура I
    Механические характеристики
    Габариты (Ш × В × Г) 362 мм × 100 мм × 451 мм
    Масса 8,0 кг
    Монтаж в стойку опция ZZA-GE23 19 дюймов, 2 HU

  • Комплект поставки NGP814

    № Наименование Количество
    1 Четырехканальный источник питания NGP814 1
    2 Набор кабелей питания 1
    3 Клеммная колодка 1
