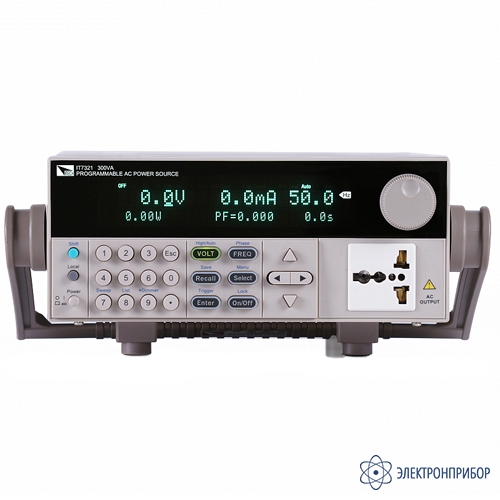

IT7321 — программируемый источник питания переменного тока

Код товара: 57983
  • 79337-20
    Программируемый источник питания переменного тока IT7321 Программируемый источник питания переменного тока IT7321 Программируемый источник питания переменного тока IT7321 Программируемый источник питания переменного тока IT7321

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      79337-20 до 07.10.2025

    • Производитель

      ITECH

    • Артикул

      IT7321

    Назначение программируемого источника питания переменного тока IT7321:

    Программируемый источник питания переменного тока IT7321 предназначен для автомобильной промышленности, электроприводов, освещения, авиационной и военной промышленности, испытательных и исследовательских лабораторий, как контрольно-измерительное оборудование на производственных линиях и т.д.

    Описание программируемого источника питания переменного тока IT7321:

    Источники питания серии IT7321 устанавливают новый стандарт для высокопроизводительного источника питания переменного тока. Они оснащены всеми необходимыми для проведения тестирования функциями, такими как моделирование помех в линии электропередачи (power line disturbance, PLD), диммер (управляемое понижение напряжения) и самые разнообразные функции, связанные с проведением измерения. Источик питания серии IT7321 имеют встроенный коммуникационный интерфейс связи RS232 / USB / LAN. Предлагаемые источники питания могут быть применены к проведению испытаний потребительской техники, испытаниям силовой электроники и испытаниям оборудования военного назначения, причем они пригодны для использования, как для стендовых испытаний так и для текущих проверок оборудования в условиях крупносерийного производства.

    «Источник питания переменного тока» + «Измеритель мощности»

    Обычно, при тестировании продукции в условиях подачи на нее напряжения изделий переменного тока, необходим измеритель мощности, который включается последовательно между источником питания переменного тока и тестируемым устройством. Поскольку измеритель мощности уже встроен в источник питания IT7321, то пользователям не нужно подключать дополнительный измеритель мощности. Это не только упрощает процесс тестирования, но и дает возможность сэкономить.

    Технология линейного усилителя

    В источнике переменного тока IT7321 используется новейшая линейная технология усиления, которая значительно снижает выходные шумы и обеспечивает высокую стабильность работы. Из-за более низкого уровня пульсации этот источник переменного тока может помочь пользователю получить более точные результаты измерения.

    Многофункциональные и высокоточные измерения

    В источнике переменного тока IT7321 используется усовершенствованная схема DSP (цифровой сигнальный процессор), которая предназначена для получения более точных и быстрых измерений значений истинного среднеквадратичного напряжения, истинного среднеквадратичного тока, истинной мощности, частоты, коэффициента мощности и пиковых значений. Кроме того, высокое разрешение 0,01 Вт / 0,1 мА расширяет область применения до требований стандарта Energy Star. Кроме того, источник питания серии IT7321 является не только источником переменного тока, но и измерителем мощности.

    Регулируемый фазовый угол

    Пользователь может установить начальный и конечный фазовый угол в диапазоне от 0 до 360°. Эта функция широко используется для испытаний на ток при запуске и остановке или различных тестов производительности выпрямителей.

    Встроенный коммуникационный интерфейс связи

    Простой в использовании поворотный регулятор и клавиатура позволяют без особых усилий установить желаемое значение параметров на выходе источника питания. Кроме того, источник питания переменного тока IT7321 имеет встроенный интерфейс RS232 / USB / LAN, обеспечивая заказчику простоту мониторинга источника питания, установки необходимых для работы параметров, высокую скорость и стабильное качество связи.

    Функция симуляции возмущения линии электропередачи

    Программируемый источник питания постоянного тока IT7321 предоставляет мощные функции для моделирования всевозможных условий помех в линии электропередачи. Режимы STEP (пошаговый) и PULSE (импульсный) предлагают метод для тестирования методом одного шага или непрерывного изменения выходных характеристики источника питания. Режим LIST (работа по списку) дает возможность запрограммировать до 100 последовательностей, и расширяет возможности тестирования путем генерации и использования более сложных сигналов. Таким образом, источник питания IT7321 способен моделировать всевозможные падения напряжения и броски напряжения, а также воздействие помех. Программируемый источник питания постоянного тока IT7321 позволяет пользователям выполнять предварительные испытания на соответствие требованиям стандартов Международной электротехнической комиссии (МЭК) - IEC 61000-4-11 и испытания на устойчивость к воздействиям на соответствие требованиям IEC 61000-4-14/-4-28.


           Режим ступенчатого изменения                                                     Импульсный режим                                         Режим изменения напряжения по списку


                                                                   Выбросы напряжения                                        Воздействие стороннего сигнала (помехи)

    Стандарт IEC 61000-4-11 соответствует ГОСТ 30804.4.11-2013 (IEC 61000-4-11:2004) / [ГОСТ Р 51317.4.11-2007 (МЭК 61000-4-11:2004)] Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний, Стандарт 61000-4-14 соответствует - ГОСТ IEC 61000-4-14-2016 Электромагнитная совместимость (ЭМС). Часть 4-14. Методы испытаний и измерений. Испытание оборудования с потребляемым током не более 16 А на фазу на устойчивость к колебаниям напряжения. Стандарт 61000-4-28 соответствует - и ГОСТ Р 51317.4.28-2000 (МЭК 61000-4-28-99) Совместимость технических средств электромагнитная. Устойчивость к изменениям частоты питающего напряжения. Требования и методы испытаний.

    Программное обеспечение IT9000 для управления через ПК

    Программное обеспечение IT9000 предлагает тестирование в режиме свипирования, списка, быструю настройку, тест фазового диммера, формирование отчета об испытаниях и хранение данных.

    Высокая стабильность

    Основанный на профессиональной технологии с высоким уровнем защиты от воздействия окружающей среды, схемотехническим решением с самодиагностикой и защитой ОСР (от перегрузки по току), OTP (от перегрева), OPP (защита от превышения по мощности), этот источник питания может хорошо работать даже в самых жестких условиях среды. Применения источника питания IT7321 дает возможность разработчикам и производителям быть уверенным и гарантировать обеспечение качества продукции

    Функция SWEEP

    Эта функция проверяет эффективность импульсных источников питания и дает возможность получить значение напряжения и частоты при максимальной мощности. Использование этой функции обеспечивает изменение напряжения и частоты от установленного начального значение напряжения и до значение конечного напряжения, а также устанавливает значение ступенчатого изменения напряжения. Кроме того, позволяет задать начальную частоту, конечную частоту, частоту ступени и время каждого шага. Единица времени каждого шага может быть задана в секундах, минутах или часах. При этом вы может сохранить до 10 файлов настроек, в которых будут записаны напряжение, частота и значение тока и т.д. Максимальная точка мощности будет отображаться после завершения теста.

    Функция имитации симмисторного диммера

    Компания ITECH является пионером в реализации функции TRIAC Dimmer (диммера с имитацией симмистора - двухстороннего тиристорного переключателя). Эта функция используется для проверки диммирования ламп (регулировки яркости) и регулирования скорости электродвигателя. Она необходима для того, чтобы убедиться, что изделия будут работать должным образом, когда с ними используется регулятор диммирования или регулирование скорости с фазовой отсечкой.


                                                       Принцип фазовой регулировки напряжения                            Принцип фазовой регулировки напряжения
                                                                 с отсечкой по переднему фронту                                               с отсечкой по заднему фронту

    Особенности программируемого источника питания переменного тока IT7321:

    • Прецизионная технология линейного усиления, низкий уровень шума, высокая стабильность;
    • Конструкция с высокой удельной мощностью, 300 ВА для форм-фактора ½ 2U, экономит место для установки;
    • Регулируемая частота: 45 Гц-500 Гц;
    • Регулируемый сдвиг фазы: 0-360°;
    • Установка скорости нарастания выходного напряжения и частоты;
    • Высокое пик-фактор для тестирования на воздействие пускового тока;
    • Функция симмисторного (двусторонний тиристор) диммера / регулятора для моделирования воздействий;
    • Вывод синхронизации с уровнем TTL-сигнала;
    • Режим LIST (последовательности воздействий) для тестирования симуляции возмущения мощности (PLD);
    • Имитация бросков и провалов напряжения;
    • Отключение (провал) напряжения, кратковременное прерывание и имитация переходных процессов;
    • Измерение различных электрических параметров, включая среднеквадратичное напряжение /ток, номинальную мощность, коэффициент мощности, полную мощность (в вольт-амперах), пиковый ток и другие параметры;
    • Разрешение при измерениях может достигать 0,01 Вт / 0,1 мА, что соответствует требованиям стандарта Energy Star;
    • Встроенный коммуникационный интерфейс связи RS-232, USB и LAN (поддержка протокола SCPI);
    • Защита ОСР (от перегрузки по току), OVP (от перенапряжения ), OTP (от перегрева), OPP (защита от превышения по мощности).

  • Технические характеристики программируемого источника питания переменного тока IT7321:

    Параметр Значение
    Входные параметры
    Фаза Однофазный
    Напряжение 220 В ± 10% / 110 В ± 10%
    Частота 47 - 63 Гц
    Ток (максимальный) 6,3 А (220 В) / 10 А (110 В)
    Коэффициент мощности 0,5 (типовое)
    Выходные параметры
    Максимальная мощность 300 ВА
    Максимальный ток (с.к.з.) 0-150 В 3 А
    0-300 В 1,5 А
    Максимальный ток (пиковый) 0-150 В 9 А
    0-300 В 4,5 А
    Фаза 1 фаза 2 провода
    Суммарный коэффициент гармонических искажений (THD) ≤0,5% в диапазоне 45-500 Гц (активная нагрузка)
    Коэффициент амплитуды 3
    Нестабильность выходных параметров по сети питания Максимум 0,1% для изменения на ± 10%
    Нестабильность выходных параметров при изменении нагрузки ≤0,5% FS (активная нагрузка)
    Время отклика <100 мкс
    Установки
    Напряжение Диапазон 0 - 300 В высокий, 150/300 В Авто
    Разрешение 150/300 В Авто
    Погрешность ± (0,2% + 0,6 В)
    Температурный коэффициент ± (0,04% на 1℃ от 25℃)
    Частота Диапазон 45~500 Гц
    Разрешение 0,1 Гц в диапазоне 45-99,9 Гц
    Погрешность 1 Гц в диапазоне 100-500 Гц
    Фаза Диапазон 0-360°
    Разрешение 0,1°
    Погрешность ±1° (45-65 Гц)
    Измерение
    Напряжение Диапазон 0 - 300 В
    Разрешение 0,1 В
    Погрешность ± (0,2% + 0,6 В)
    Температурный коэффициент ± (0,04% на 1℃ от 25℃)
    Ток (с.к.з.) Диапазон L:120,0 мА;
    M:1,200 A;
    H:3,00A
    Разрешение L:0,1 мА;
    M:1 мА;
    H:10 мА
    Погрешность L: ±(0,2%+0,6 мА);
    M:±(0,2%+6 мА);
    H:±(0,2%+40 мА)
    Температурный коэффициент ± (0,04% на 1℃ от 25℃)
    Ток (пиковый) Диапазон 0 - 12 А
    Разрешение 0,01 А
    Погрешность ±(1%+0,36 A)
    Температурный коэффициент ± (0,05% на 1℃ от 25℃)
    Мощность Диапазон L:0,01 Вт M:0,1 Вт H:1 Вт;
    L:±(0,2%+0,2 Вт) (47 Гц-65 Гц)
    Погрешность M:±(0,2%+2 Вт) (47 Гц-65 Гц);
    H:±(0,2%+4 Вт) (47 Гц-65 Гц)
    Температурный коэффициент ± (0,05% на 1℃ от 25℃)
    L – Низкий диапазон;
    M – Средний диапазон;
    H – Высокий диапазон
    Общие характеристики
    Память для хранения 10 блоков
    Синхронный выходной сигнал Выходной сигнал 5 В, разъем BNC
    Интерфейс (опционально) LAN, USB, RS232
    Параметры рабочей среды Температура 0~40℃;
    Влажность 20-80% (относительная)
    Габаритные размеры 1/2 19" форм –фактор 2U
    Вес 10 кг

  • Комплект поставки IT7321

    № Наименование Количество
    1 Программируемый источник питания переменного тока IT7321 1
    2 Шнур питания 1
    3 Протокол по каллибровке (испытаний) 1
    4 Руководство по эксплуатации 1
