АКИП-1197 — источник питания

Код товара: 84257
  • 96305-25

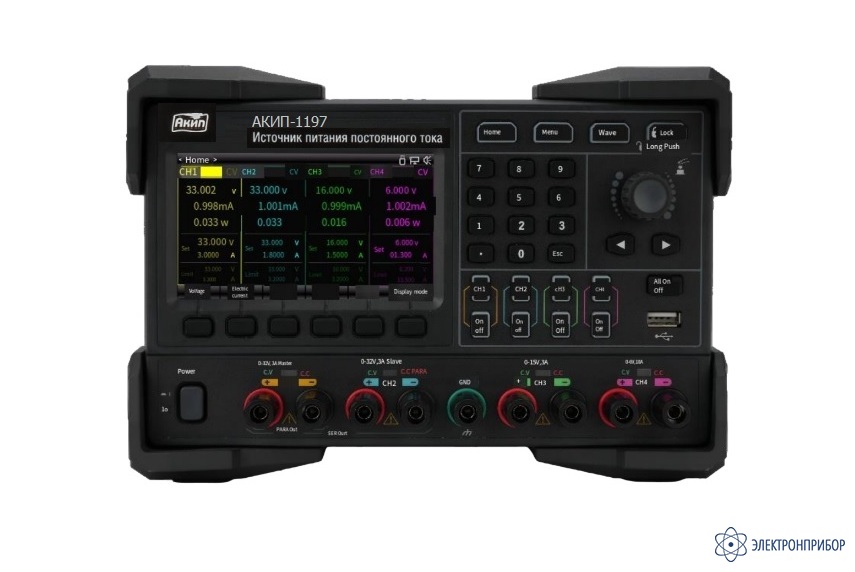

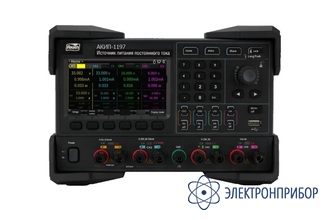

    Источник питания АКИП-1197 Источник питания АКИП-1197

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      96305-25 до 29.08.2030

    • Производитель

      АКИП

    Назначение источника питания АКИП-1197:

    АКИП-1197 линейный, программируемый 4-х канальный источник питания (ИП), предназначен для формирования стабильного выходного напряжения и тока с широкими пределами регулировки с целью использования в лабораторных и промышленных условиях для питания исследуемых устройств (ИУ).

    Источник АКИП-1197 имеет две группы независимых выходных параметров: 2 основных регулируемых канала 32 В / 3 А с режимами параллельного/ последовательного объединения (0-6 А/ 0-64 В) и автотрекинга каналов (Ведущий/Ведомый). Оснащен функциями постоянного напряжения (CV) и постоянного тока (CC) с режимами защиты от перенапряжения, перегрузки по току и перегрева. Источник имеет прямоугольную ВАХ, выдает максимальную выходную мощность до 297 Вт.

    Расширенные функции: воспроизведение составного выходного профиля (List), задержка/ Delayer, отображение формы/ Monitor, меню схем запуска/Trigger, USB-логгер выходных параметров/ Recorder для автоматизации тестов и документирования данных. Обеспечивается точная регистрация переходных изменений напряжения питания и тока нагрузки (скорость выборки 8 кВыб/с). Поддержка выдачи тока импульсной формы от 1 мс. Время отработки по интерфейсу команды изменения параметра <10 мс.

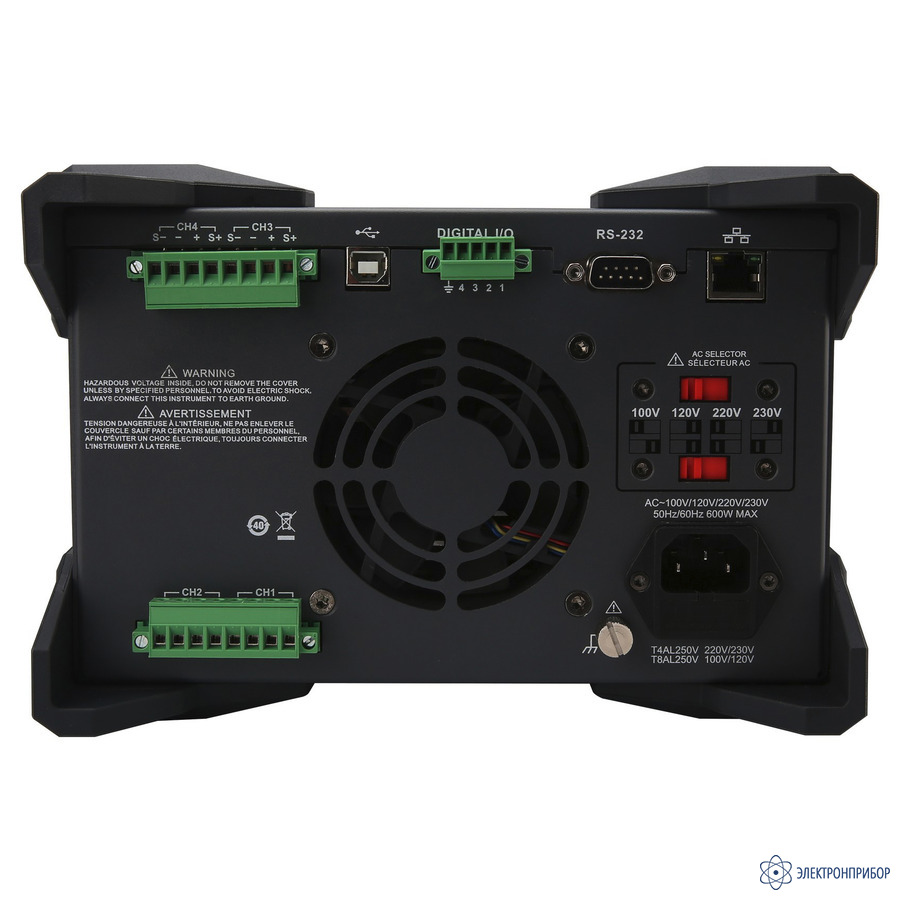

    Выходные силовые клеммы расположены как на передней, так и задней панели источника питания, в том числе контакты удаленного подключения Sense (+/ -). На задней панели также расположены интерфейсы RS232, USB, LAN и порт аналогового программирования I/O.

    Особенности источника питания АКИП-1197:

    • число выходов: 4 независимых, изолированных канала;
    • тип: линейный источник питания;
    • Кан 1 / 2: напряжение до 32В, ток до 3А;
    • Кан 3: до 15В/ 3А;
    • Кан 4: до 6В/ 10А;
    • дискретность установки: 1 мВ/ 0,1 мА;
    • максимальная выходная мощность: 297 Вт;
    • режимы стабилизации тока и напряжения (CC/ CV);
    • внутреннее объединение Кан1/ Кан2 (последовательно, параллельно);
    • автотрекинг каналов Кан1/ Кан2 (отслеживание «Ведущий/ Ведомый»);
    • низкий уровень шумов и пульсаций (< 350 мкВскз; <2 мАскз);
    • одновременная индикация выходного напряжения/ тока/ мощности;
    • защита от перенапряжения, перегрузки по току и перегрева (OVP/ OCP/ OTP);
    • выходные клеммы передней и задней панели;
    • удаленное подключение нагрузки: 4-пр схема (Sense +/-);
    • интеллектуальное управление вентилятором охлаждения;
    • интерфейсы: RS232, LAN, USB для удаленного управления;
    • внешнее программирование с помощью Digital I/O;
    • внутренняя память: 10 профилей / 10 файлов списка / 10 установок задержки;
    • цветной ЖК- дисплей (5-и разрядный вольтметр и амперметр);
    • высота корпуса 3U, ширина ½ 19” стойки.

  • Технические характеристики источника питания АКИП-1197:

    Параметр Значение
    Установка выходных параметров (Uвых, Iвых)
    Диапазон напряжения Кан1/ Кан2 0…32 В
    Диапазон тока Кан1/ Кан2 0…3 А
    Диапазон Uвых/ Iвых Кан 3 0..15В / 0..3А
    Диапазон Uвых/ Iвых Кан 4 0…6В / 0…10А
    Выходная мощность 297 Вт
    Дискретность установки* 1 мВ; 0,1 мА
    Погреш. установки (program.) Uвых ±0,03%+8мВ (Кан1/ Кан2/ Кан3); ±0,04%+4мВ (Кан 4)
    Iвых ±0,15%+5мА (Кан1/ Кан2/ Кан3); ±0,15%+10мА (Кан 4)
    Погреш. измерения (readback) Uвых ±0,03%+8мВ (Кан1/ Кан2/ Кан3); ±0,08%+3мВ (Кан 4)
    Iвых** ±0,15%+5мА (Кан1/ Кан2/ Кан3); ±0,15%+10мА (Кан 4)
    Стабилизация напряжения (CV)
    Нестабильность ±0,01% + 2мВ (при измерении напряжения питания/Power)
    ±0,01% + 2мВ (при измерении тока нагрузки/Load)
    Уровень пульсаций < 350 мкВскз /2 мВп-п
    Стабилизация тока (CC)
    Нестабильность ±0,01% + 250 мкА (при изм. напряжения питания/ Power)
    ±0,01% + 250 мкА (при изм. напряжения на нагрузке/ Load)
    Уровень пульсаций ≤ 2 мАскз
    Общие данные
    Внутренняя память (запись / вызов) по 10 ячеек в каждой группе: «настройки»/ «файлы списка»/ «уставки задержки»
    Интерфейс RS232, LAN, USB порт аналогового программирования (I/O)
    Напряжение питания 100 / 120 В, 220 / 230 В ± 10 %, 50/60 Гц (потребляемая мощность 600 Вт)
    Условия эксплуатации 5…40 ºС, относительная влажность ≤ 80 %
    Габаритные размеры 225 х 159 х 445 мм
    Масса 10,5 кг
    * Кан 1 / 2, Кан 3 - максимальное разрешение 1 мкА при измерении малых токов (для Low диапазона «20 mА»);
    ** Кан 1 / 2, Кан 3: погрешность ±0,25% + 280 мкА при измерении малых токов (для Low диапазона «20 mА»).

  • Комплект поставки АКИП-1197

    № Наименование Количество
    1 Источник питания АКИП-1197 1
