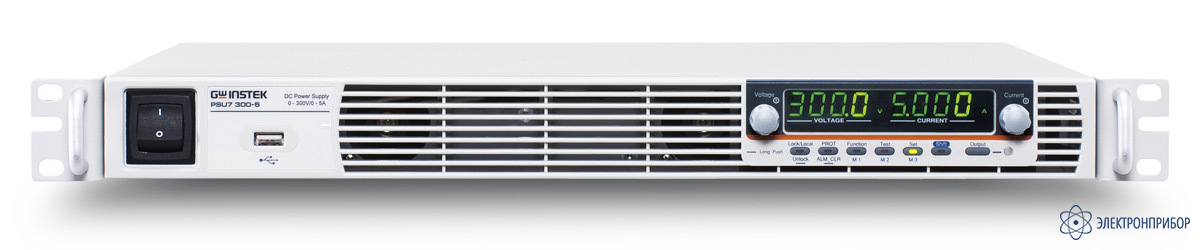

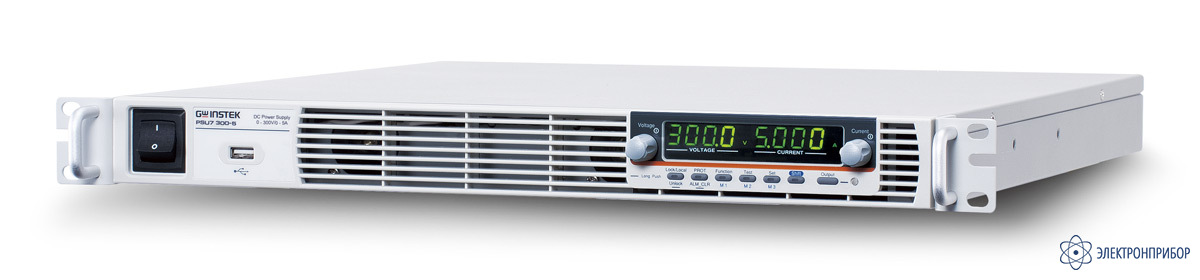

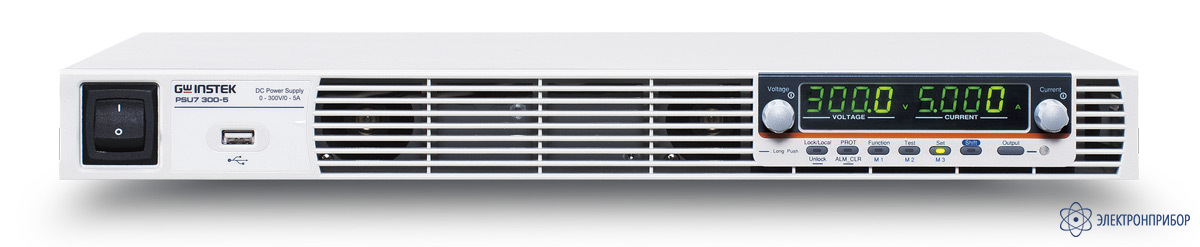

PSU7 100-15 — программируемый импульсный источник питания постоянного тока

Код товара: 45777
  • 74891-19

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      74891-19 до 23.04.2029

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Назначение программируемого импульсного источника питания постоянного тока PSU7 100-15:

    Источник питания PSU7 100-15 как нельзя лучше подходит для эксплуатации на производственных линиях монтажа SMD-компонентов, а также для испытаний IT-продукции, такой как преобразователи DC, инверторы фоновой подсветки ЖК-панелей и роутеры, а также в целях общего применения в научных и заводских лабораториях.

    Описание программируемого импульсного источника питания постоянного тока PSU7 100-15:

    Особенностями источника PSU7 100-15 являются его высокие технические характеристики, широкая функциональность и надежность присущие продукции компании GW INSTEK. При выпуске использованы качественные и надежные компоненты, передовые дизайнерские решения и схемотехника.

    Программируемый импульсный источник питания постоянного тока PSU7 100-15, встраиваемый в стойку 19" (формат 1U), имеет номинальную выходную мощность 1500 Вт, диапазон регулировки напряжения и тока (Uвых до 100 В и Iвых до 15 А), режимы стабилизации тока и напряжения, возможность программирования.

    Программируемый импульсный источник питания постоянного тока PSU7 100-15 представляет собой мощный программно-управляемый низкопрофильный импульсный источник питания (ИИП), который можно гибко применять в различных индустриальных приложениях, в лабораторных условиях и для питания оборудования телекоммуникационных центров. Имеется возможность программирования и мониторинга нагрузки, а также управления внешними устройствами через специальный аналоговый сигнальный разъем. Для подключения к ПК предусмотрены штатные интерфейсы ДУ на задней панели RS-232/RS-485, USB, LAN и опционально GPIB. При подключении источника к ПК включается функция автоматической блокировки органов управления передней панели. Подача на нагрузку выходного напряжения производится электронным переключателем с исполнительной кнопкой «Out»/ Выход.

    Вольтамперная характеристика источника питания PSU7 100-15 имеет форму прямоугольника, которая ограничивает область максимальных допустимых значений Uвых/ Iвых и определяет таким образом максимальную выходную мощность. Источник оснащен режимами стабилизации тока и напряжения (CC/ CV), а также функциями защиты от перегрузки по току, перенапряжения, от перегрева (OCP, OVP, OTP) и переполюсовки полярности на выходных клеммах. Модель имеют внутреннюю память для хранения профилей настроек (запись/вызов). Разрешение регулировки по напряжению – 100 мВ, максимальное разрешение по току – 10 мА.

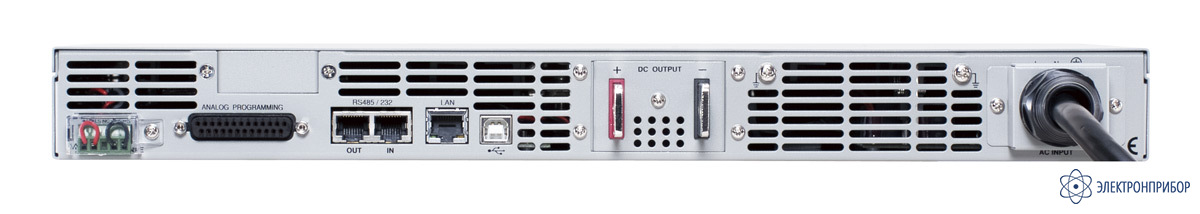

    На задней панели расположена колодка «Sense» с целью 4-х проводного подключения к нагрузке для компенсации падения напряжения на соединительных проводах при её удаленном подключении. Блок-схема универсального питания источников от сети ~100 …240 В 50/60 Гц имеет встроенную систему индикации о понижении напряжении в сети.

    Особенности программируемого импульсного источника питания постоянного тока PSU7 100-15:

    • Выходное напряжение до 100 В, выходной ток до 15 А, максимальная мощность до 1500 Вт;
    • Режим стабилизации тока (СС) и напряжения (CV);
    • Защита от перенапряжения, перегрузки по току, пониженного напряжения сети питания, защита от перегрева и переполюсовки;
    • Встроенный источник звукового предупреждения, память настроек (профиль перед выключением);
    • Управление с передней панели и удаленное;
    • Программируемый цифровой интерфейс;
    • Одновременная индикация режимов работы и выходных параметров;
    • СДИ-дисплей: 4 разряда (U/ I);
    • Интерфейсы ДУ: RS-232/RS-485, USB, LAN, вход/выход аналогового управления (I/O);
    • Опции: GPIB, изолированный модуль ДУ напряжением/ током (Isolated Voltage/ Current Control);
    • Высокий КПД, высокая стабильность, малый дрейф;
    • Универсальное питание: ~ 100-240 В, частота 50/60 Гц;
    • Исполнение корпуса 1U, установка в 19" стойку.

  • Технические характеристики программируемого импульсного источника питания постоянного тока PSU7 100-15:

    Параметр Значение
    PSU7 100-15 PSU7 150-10 PSU7 300-5 PSU7 400-3.8 PSU7 600-2.6
    Выходное напряжение 0 B – 100 B 0 B – 150 B 0 B – 300 B 0 B – 400 B 0 B – 600 B
    Выходной ток 0 A – 15 A 0 A – 10 A 0 A – 5 A 0 A – 3,8 A 0 A – 2,6 A
    Максимальная мощность 1500 Вт 1500 Вт 1500 Вт 1520 Вт 1560 Вт
    Стабилизация напряжения (CV)
    Нестабильность При изменении напряжения питания: 12…62 мВ в зависимости от модели
    При изменении тока нагрузки: 12…62 мВ в зависимости от модели
    Уровень пульсаций 60…300 мВпик-пик (10 Гц…20 МГц);
    8…60 мВскз (5 Гц…1 МГц)
    Разрешение 100 мВ
    Время нарастания 150 150 150 200 250
    Время спада (с нагрузкой/ без нагрузки) 150/ 1500 мс 150/ 2000 мс 150/ 2500 мс 200/ 3000 мс 250/ 4000 мс
    Стабилизация тока (CC)
    Нестабильность При изменении напряжения питания: 3,5…2.26 мА
    При изменении тока нагрузки: 8…5.52 мА
    Разрешение 10 мА 10 мА 1 мА 1 мА 1 мА
    Уровень пульсаций 12…45 мАскз
    Цифровой индикатор
    Погрешность установки Uвых ± (0,1%+200 мВ) ± (0,1%+300 мВ) ± (0,1%+600 мВ) ± (0,1%+800 мВ) ± (0,1%+1200 мВ)
    Погрешность установки Iвых ± (0,2%+45 мА) ± (0,2%+30 мА) ± (0,2%+15 мА) ± (0,2%+11.4 мА) ± (0,2%+7.8 мА)
    Дистанционное управление
    Интерфейс USB, LAN, RS-232/485, опция - GPIB
    Интерфейс аналогового ДУ Управление напряжением, сопротивлением/ мониторинг (неизолированный I/O)
    Общие данные
    Напряжение питания 1-фаза, 100~240 В, 50~60 Гц
    Разрешение дисплея 4 разряда
    Рабочие условия 0…50 °C, Влажность: ≤ 85 %
    Условия хранения -25…70 °С, Влажность: ≤ 90 %
    Габаритные размеры (ВхШхГ) 423 × 43,6 × 447,2 мм
    Масса ≤ 8,7 кг

  • Комплект поставки PSU7 100-15

    № Наименование Количество
    1 Программируемый импульсный источник питания постоянного тока PSU7 100-15 1
    2 Защитная крышка выходных клемм 1
    3 Контакты подключения аналогового управления 1
    4 Набор винтов M8 для выходных клемм 1
    5 Защитная крышка входных клемм 1
    6 Держатель-ручка 1U 2
    7 Монтажные кронштейны 1U (левый) 1
    8 Монтажные кронштейны 1U (правый) 1
    9 Кабель питания 10 А 1
    10 Руководство по эксплуатации 1
    11 Руководство программирования (CD-диск) 1
