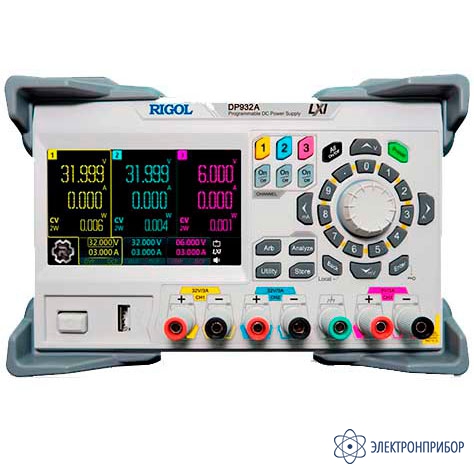

DP932A — цифровой источник питания

Код товара: 73090

    • Гарантия

      36 месяцев

    • Производитель

      RIGOL, Китай

    • Артикул

      А237386

    Описание цифрового источника питания DP932A:

    Источник питания постоянного тока лабораторный RIGOL DP932A имеет высокую точность установки и считывания параметров выходных сигналов (напряжение и сила тока) по всем трем выходным каналам, благодаря низкому уровеню шумов и пульсаций.

    В источнике питания RIGOL DP932A предусмотрена функция защиты прибора от перегрузок по напряжению и по току, а также функция защиты от перегрева.

    Пользователю доступно формирование выходных сигналов сложной формы с возможностью выбора из 8-ми типрв встроенных сигналов или создание собственных сигналов произвольной формы.

    В приборе RIGOL DP932A также имеется функция мониторинга на выходе со статистическим анализом данных и регистратор данных.

    В источнике питания постоянного тока RIGOL DP932A используется графический цветной ЖК дисплей с возможностью сенсорного управления и задания значений выходных параметров, что делает пользовательский интерфейс прибора еще более простым и интуитивно понятным.

    Функциональные особенности цифрового источника питания DP932A:

    • количество каналов - 3 независимых гальванически развязанных канала;
    • максимальная мощность - 210 Вт;
    • параллельное и последовательное соединение каналов CH1 и CH2;
    • интуитивно понятный графический интерфейс;
    • отображение информации по каждому каналу (напряжение, ток, мощность);
    • защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP с заданием значений OVP и OCP пользователем;
    • режимы работы: стабилизация по току или стаблизация по напряжению;
    • время выполнения команд <10 мс;
    • программирование сигналов произвольной формы: 512 шагов с заданием времени стояния от 100 мс;
    • 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая;
    • мониторинг состояния выхода с анализом данных;
    • регистратор данных;
    • сохранение данных во внутреннюю память (2 Гб) и USB-накопитель;
    • цветной сенсорный ЖК дисплей 4,3".

  • Технические характеристики цифрового источника питания DP932A:

    Параметр Значение
    Количество каналов 3
    Выходное напряжение / ток CH1: 0...32 В / 0...3 А
    CH2: 0...32 В / 0...3 А
    CH3: 0...6 В / 0...3 А
    Последовательное соединение каналов CH1 и CH2 0...64 В / 0...3 А
    Параллельное соединение каналов CH1 и CH2 0...32 В / 0...6 А
    Нестабильность, вызванная изменением нагрузки
    Напряжение < 0,01 % + 2 мВ
    Ток < 0,01 % + 250 мкА
    Нестабильность, вызванная изменением сетевого напряжения
    Напряжение < 0,01 % + 2 мВ
    Ток < 0,01 % + 250 мкА
    Пульсации + шум (20 Гц...20 МГц)
    Напряжение < 350 мкВ среднеквадратичного значения/ 2 мВ пик-пик
    Ток < 2 мА среднеквадратичного значения
    Ежегодная погрешность (25 °C ± 5 °C )
    Программирование
    Напряжение 0,05 % + 10 мВ (CH1 и CH2); 0,1 % + 5 мВ (CH3)
    Ток 0,2 % + 5 мА
    Считывание
    Напряжение 0,05 % + 10 мВ (CH1 и CH2); 0,1 % + 5 мВ (CH3)
    Ток 0,15 % + 5 мА
    Разрешение
    Программирование
    Напряжение 1 мВ
    Ток 1 мА
    Считывание
    Напряжение 0,1 мВ
    Ток 0,1 мА
    Отображение
    Напряжение 1 мВ
    Ток 1 мА
    Время установления 50 мкс
    Время отработки команд < 10 мс
    Температурный коэффициент на °C
    Напряжение 0,01 % + 4 мВ
    Ток 0,01 % + 2 мA
    Защита по напряжению OVP/ по току OCP
    Диапазон CH1: 1 мВ...35,2 В / 1 мА...3,3 A
    CH2: 1 мВ...35,2 В / 1 мА...3,3 A
    CH3: 1 мВ...6,6 В / 1 мА...3,3 A
    Точность 0,2 % + 20 мВ / 0,5 % + 20 мA
    Общие характеристики
    Интерфейсы USB Device, USB Host, LAN,
    цифровой порт Digital I/O
    опция GPIB - недоступна
    Питание Переменный ток (50 Гц...60 Гц)
    100 В±10 %, 115 В±10 %
    220 В±10 %, 230 В±10 % (максимально 250 В AC)
    Весогабаритные параметры
    Габаритные размеры 239 x 157 x 419 мм
    Вес 9,15 кг

  • Комплект поставки DP932A

    № Наименование Количество
    1 Цифровой источник питания DP932A 1
    2 Сетевой шнур 1
    3 Кабель USB 1
    4 Предохранитель 1
    5 Соединительные провода (10 А), пара 2

    Дополнительная комплектация DP932A:

    (Поставляется за отдельную плату)

    № Наименование
    1 Комплект для монтажа в стойку
