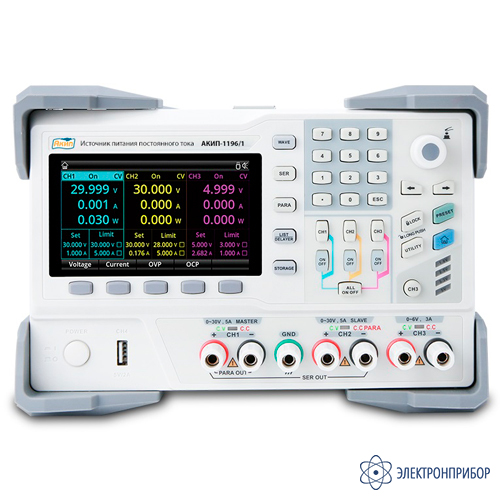

АКИП-1196 — источник питания постоянного тока

Код товара: 82199
  • Источник питания постоянного тока АКИП-1196 Источник питания постоянного тока АКИП-1196
    2 варианта исполнения

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности источника питания постоянного тока АКИП-1196:

    АКИП-1196 серия линейных, программируемых 4-х канальных источников питания (ИП). Источники предназначены для формирования стабильного выходного напряжения и тока с широкими пределами регулировки с целью использования в лабораторных и промышленных условиях для питания исследуемых устройств (ИУ).

    Источники серии АКИП-1196 имеют две группы независимых выходных параметров: 2 основных регулируемых канала 30 В/ 5 А с режимами параллельного/ последовательного объединения (0-60 В/ 0-10 А) с автотрекингом каналов (Ведущий/Ведомый). Оснащены функциями постоянного напряжения (CV) и постоянного тока (CC) с режимами защиты от перенапряжения, перегрузки по току и перегрева. Так же имеются два дополнительных выхода, Кан3: 6 В/ 5 А и Кан 4 (фиксированный): 5 В/ 2 А. Выход канала 4 выполнен в виде USB разъема тип-А. Источник имеет прямоугольную ВАХ, выдает максимальную суммарную выходную мощность до 328 Вт.

    Расширенные функции: воспроизведение составного выходного профиля (List), задержка/ Delay, отображение формы/ Monitor, меню схем запуска/Trigger, USB-логгер выходных параметров/ Recorder для автоматизации тестов и документирования данных. Обеспечивается точная регистрация переходных изменений напряжения питания и тока нагрузки (скорость выборки 8 кВыб/с). Время отработки по интерфейсу команды изменения параметра <10 мс.

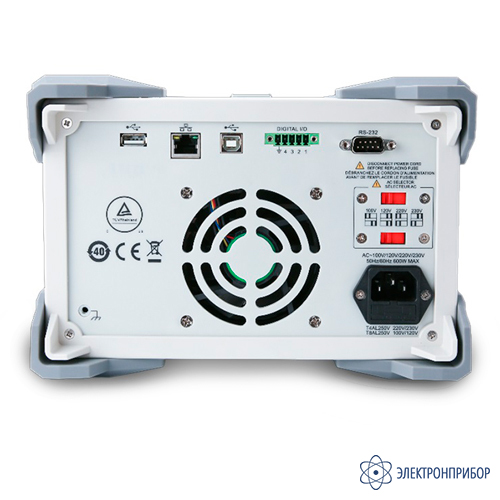

    На задней панели также расположены интерфейсы RS232, USB, LAN и порт аналогового программирования I/O.

    Особенности источника питания постоянного тока АКИП-1196:

    • число выходов: 4 независимых, изолированных канала;
    • Кан 1/2: напряжение до 30 В, ток до 5 А;
    • Кан 3: до 6 В/ 3 А;
    • Кан 4: до 5 В/ 2 А – USB тип-A выход;
    • дискретность установки: 1 мВ/ 1 мА - АКИП-1196/1, 10 мВ/ 1 мА - АКИП-1196/2;
    • максимальная выходная мощность: 328 Вт;
    • режимы стабилизации тока и напряжения (CC/ CV);
    • внутреннее объединение Кан1/ Кан2 (последовательно, параллельно);
    • автотрекинг каналов Кан1/ Кан2 (отслеживание «Ведущий/ Ведомый»);
    • низкий уровень шумов и пульсаций (< 350 мкВскз; <2 мАскз);
    • одновременная индикация выходного напряжения/ тока/ мощности;
    • защита от перенапряжения, перегрузки по току и перегрева (OVP/ OCP/ OTP);
    • интеллектуальное управление вентилятором охлаждения;
    • интерфейсы: RS232, LAN, USB для удаленного управления;
    • поддержка SCPI команд дистанционного управления;
    • внешнее программирование с помощью Digital I/O;
    • возможность блокировки кнопок передней панели для исключения неправомерного доступа к изменению настроек;
    • внутренняя память: 10 профилей/ 10 файлов списка/ 10 установок задержки;
    • цветной ЖК- дисплей (вольтметр до 5 разрядов, амперметр 4 разряда);
    • высота корпуса 3U, ширина ½ 19” стойки.

  • Технические характеристики источника питания постоянного тока АКИП-1196:

    Параметр Значение
    АКИП-1196/1 АКИП-1196/2
    Установка выходных параметров (Uвых, Iвых)
    Число выходных каналов 4
    Диапазон напряжения Кан1/ Кан2 0…30 В
    Диапазон тока Кан1/ Кан2 0…5 А
    Диапазон Uвых/ Iвых Кан 3 0..6 В/ 0..3 А
    Диапазон Uвых/ Iвых Кан 4 5 В (±0,25 В)/ 2 А
    Выходная мощность 328 Вт
    Дискретность установки* 1 мВ/ 1 мА 10 мВ/ 1 мА
    Погрешность установки (program.) Uвых ±0,03% + 10 мВ ±0,3% + 20 мВ
    Iвых ±0,2% + 5 мА
    Погрешность измерения (readback) Uвых ±0,03% + 10 мВ ±0,1% + 20 мВ
    Iвых ±0,15% + 5 мА
    Время установления не более 50 мкс (при изменении нагрузки на 50 %, минимальная нагрузка 0,5 А)
    Стабилизация напряжения (CV)
    Нестабильность при изменении напряжения питания ±0,01% + 2 мВ
    Нестабильность при изменении тока нагрузки ±0,01% + 2 мВ
    Уровень пульсаций (5 Гц … 1 МГц) < 350 мкВскз /2 мВп-п
    Стабилизация тока (CC)
    Нестабильность при изменении напряжения питания ±0,01% + 250 мкА
    Нестабильность при изменении тока нагрузки ±0,01% + 250 мкА
    Уровень пульсаций ≤ 2 мАскз
    Параллельное объединение каналов (Кан1/Кан2)
    Нестабильность при изменении напряжения питания ±0,01% + 2 мВ
    Нестабильность при изменении тока нагрузки ±0,01% + 2 мВ
    Последовательное объединение каналов (Кан1/Кан2)
    Нестабильность при изменении напряжения питания ±0,01% + 2 мВ
    Нестабильность при изменении тока нагрузки ±0,01% + 2 мВ
    Скорость нарастания/спада напряжения
    КАН1/КАН2 Без нагрузки: нарастание < 30 мс; спад < 400 мс
    Полна нагрузка: нарастание < 50 мс; спад < 45 мс
    КАН3 Без нагрузки: нарастание < 13 мс; спад < 100 мс
    Полна нагрузка: нарастание < 15 мс; спад < 22 мс
    Температурный коэффициент на °С
    КАН1/КАН2 Напряжение: 0,01% + 5 мВ
    Ток: 0,01% + 2 мА
    КАН3 Напряжение: 0,01% + 2 мВ
    Ток: 0,01% + 2 мА
    Общие данные
    Экран TFT-дисплей, цветной, диагональ 10,92 см
    Формат индикации Напряжение 5 разрядов 4 разряда
    Ток 4 разряда 4 разряда
    Внутренняя память (запись/ вызов) по 10 ячеек в каждой группе: «настройки»/ «файлы списка»/ «уставки задержки»
    Интерфейс RS232, LAN, USB порт аналогового программирования (I/O)
    Напряжение питания 100/ 120В, 220/ 230 В ± 10 %, 50/60 Гц
    Потребляемая мощность, не более 600 Вт
    Условия эксплуатации 0…40 ºС, относительная влажность ≤ 80 %
    Габаритные размеры (Ш х В х Г) 355 х 168 х 240 мм
    Масса 10,2 кг

  • Комплект поставки АКИП-1196

    № Наименование Количество
    1 Источник питания постоянного тока АКИП-1196 в выбранном исполнении 1
