АКИП 1175 4К 80 10, АКИП11754К8010, АКИП 1175-4К-80-10

Источники питания

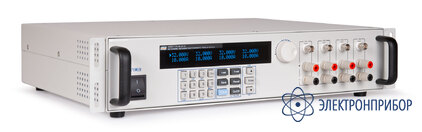

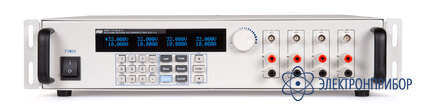

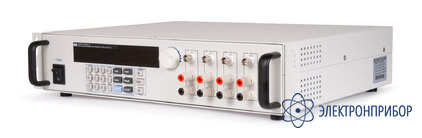

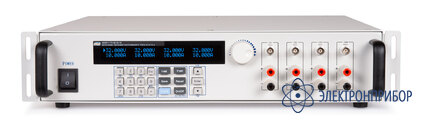

АКИП-1175-4К-80-10 — источник питания постоянного тока

Код товара: 74972
  • 93078-24

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      93078-24 до 30.08.2029

    • Производитель

      АКИП

    Описание источника питания постоянного тока АКИП-1175-4К-80-10:

    Отличительной особенностью источника питания АКИП-1175-4К-80-10​ является наличие четырех независимых регулируемых каналов в одном корпусе. Мощность на канал составляет 300 Вт, выходное напряжение 80 В, максимальный выходной ток 10 А. В одном компактном корпусе, 19” форм-фактора высотой 2U, пользователь получает четыре полностью независимых источника питания.

    Источника питания можно гибко применять в различных промышленных приложениях и лабораторных условиях.

    Источники питания АКИП-1175-4К-80-10​ имеет стандартный набор режимов и функций: стабилизация тока (СС), напряжения (CV), защиту от перенапряжения (OVP) и от перегрузки по току (OCP).

    Функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК дает возможность пользователю запрограммировать прибор для проведения испытаний непосредственно органами управления передней панели. Для подключения удаленной нагрузки по 4-проводной схеме предусмотрен вход обратной связи на передней панели (коннектор SENSE BNC‑типа).

    Особенности источника питания постоянного тока АКИП-1175-4К-80-10:

    • число выходов: 4 независимых регулируемых канала;
    • тип: импульсный источник питания (switching);
    • максимальное напряжение 80 В, ток 10 А;
    • максимальное разрешение установки: 1 мВ/ 0,1 мА;
    • режимы защиты: от перегрузки по току (OCP), от перенапряжения (OVP);
    • режимы стабилизации тока и напряжения (CC/ CV);
    • подключение удалённой нагрузки по 4-х проводной схеме;
    • схема охлаждения с интеллектуальным контролем температуры;
    • каналы изолированы друг от друга и настраиваются независимо;
    • создание и воспроизведение тестовых последовательностей без использования ПК;
    • внутренняя память (9 ячеек): профили настроек (запись/ воспроизведение);
    • форм-фактор для 19” стойки (высота 2U);

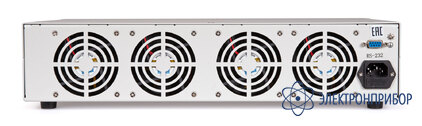

    • интерфейс RS-232.

  • Сравнительные характеристики источников питания постоянного тока серии АКИП-1175:

    Модель Число каналов Выходное напряжение на канал, В Выходной ток на канал, А Мощность на канал, Вт
    АКИП-1175-4К-32-6 4 0…32 0…6 192
    АКИП-1175-4К-32-10 4 0…32 0…10 320
    АКИП-1175-4К-60-5 4 0…60 0…5 300
    АКИП-1175-4К-80-6 4 0…80 0…6 150
    АКИП-1175-4К-80-10 4 0…80 0…10 300
    АКИП-1175-4К-150-5 4 0…150 0…5 300

    Технические характеристики источника питания постоянного тока АКИП-1175-4К-80-10:

    Параметр Значение
    Установка выходных параметров
    Дискретность установки 1 мВ/ 0,1 мА
    Дискретность измерения 1 мВ/ 0,1 мА
    Погрешность установки напряжения ± (0,1% + 8 мВ)
    Погрешность установки тока ± (0,2% + 2 мА)
    Погрешность измерения напряжения ± (0,1% + 8 мВ)
    Погрешность измерения тока ± (0,2% + 2 мА)
    Стабилизация напряжения/ CV
    Нестабильность
    при изменении напряжения питания ± (0,02% + 5 мВ)
    ± (0,02% + 8 мВ) (АКИП-1175-4К-32-10)
    при изменении сопротивления нагрузки ± (0,02% + 5 мВ)
    ± (0,02% + 8 мВ) (АКИП-1175-4К-32-10)
    Уровень пульсаций ≤ 8 мВ скз
    ≤ 10 мВ скз (АКИП-1175-4К-60-5)
    Стабилизация тока/ СС
    Нестабильность
    при изменении напряжения питания ± (0,02% + 5 мА)
    при изменении сопротивления нагрузки ± (0,02% + 5 мА)
    Уровень пульсаций ≤ 3 мА скз
    ≤ 5 мА скз (АКИП-1175-4К-32-10)
    Дистанционное управление
    Интерфейс RS-232
    Общие данные
    Условия эксплуатации 0…40 °C; влажность: ≤ 80 %
    Напряжение питания 110/ 230 В (± 10 %), 50 Гц
    Габаритные размеры 480 х 142 х 370 мм
    Масса 9 кг

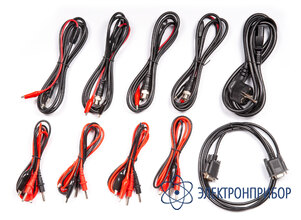

  • Комплект поставки АКИП-1175-4К-80-10

    № Наименование Количество
    1 Источник питания АКИП-1175-4К-80-10 1
    2 Кабель питания 1

  • Файлы для АКИП-1175-4К-80-10

Файлы для АКИП-1175-4К-80-10
