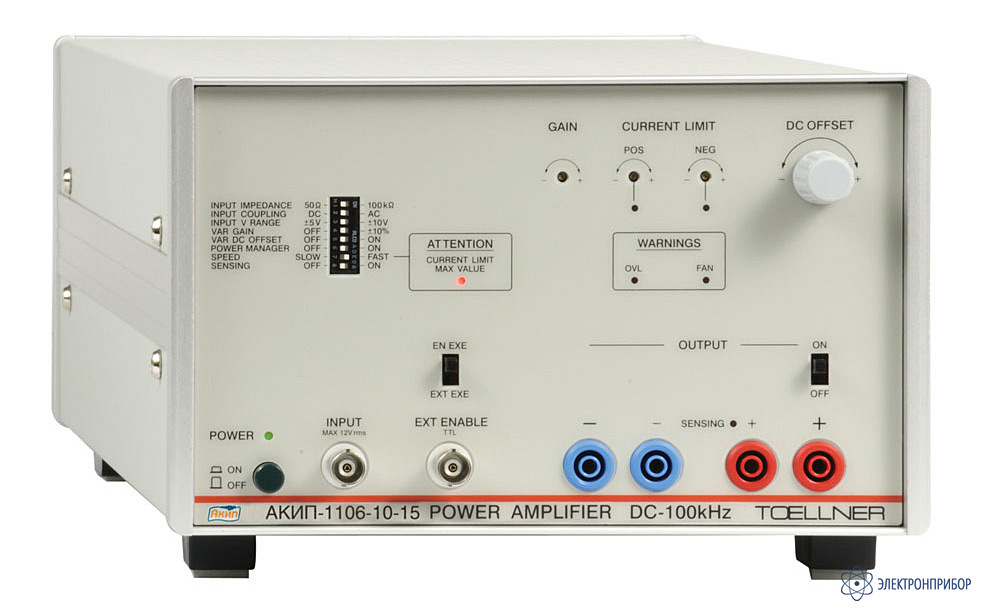

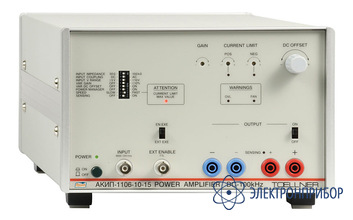

АКИП-1106-20-7,5 — источник-усилитель напряжения и тока
Код товара: 30770-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
55413-13 до 19.09.2029
Срок действия свидетельства об утверждении типа СИ истёк или данные устарели. Утверждение типа и возможность метрологической поверки СИ распространяется на СИ, выпущенные в пределах срока действия свидетельства. -
Производитель
Сертификаты
Особенности источника-усилителя напряжения и тока АКИП-1106-20-7,5:
- Линейные источники питания
- Выходное напряжение ± 20 В, выходной ток ± 7,5 А
- Режим стабилизации Uвых (CV)
- Максимальная мощность 150 Вт (отдаваемая / поглощаемая)
- Вход аналогового управления (Uвх) для воспроизведения
- выходного тока/ напряжения
- Выбор диапазона Uвх: 0… ±5 В или 0… ±10 В
- Частота входного сигнала от 0 (DC) до 100 кГц (до 400 кГц для
- сигналов <4 В пик-пик)
- Скорость нарастания Uвх (режим «быстро»/Fast): 6 В/ мкс … 25 В/
- мкс в зависимости от модели
- Переключаемое входное сопротивление 50 Ом или 100 кОм
- Цепи обратной связи “sense” (4-х пр. подключение удаленной
- нагрузки для компенсации падения напряжения)
- Опции: функциональный выход на задней панели, режим
- импульсного выходного тока 3х I ном
- Защита от перегрузки и от перегрева
- Исполнение корпуса 3 НU (½ стойки 19″)
-
-
Технические характеристики источника-усилителя напряжения и тока АКИП-1106-20-7,5:
Параметр Значения ПАРАМЕТРЫ ВЫХОДА Диапазон частот режим медленно Вход DC: 0 Гц – 30 кГц режим быстро Вход DC: 0 Гц – 100 кГц Вход АC режим медленно: 2 Гц – 30 кГц Вход АC режим быстро: 2 Гц – 100 кГц Усиление Диапазон входного напряжения ±5 В: 12 дБ ± 1 дБ (рег.) Диапазон входного напряжения ±10 В: 6 дБ ± 1 дБ (рег.) Уровень шумов < 0,1 мВскз (до 1 кГц) < 1 мВскз (до 10 МГц) Гармонические искажения Режим медленно < 0,1 % < 0,3 % < 0,5 % Режим быстро < 0,1 % < 0,3 % < 0,5 % Импульсный ток (опция) 3хIуст (трехкратное увеличении выходного тока длит. 3 мс) ПАРАМЕТРЫ ВХОДА Сопротивление 50 Ом/ 100 кОм (переключаемое) Макс. входное напряжение 12 Вскз Скорость нарастания (реж. «быстро»/fast) 10 В/ мкс ОБЩИЕ ДАННЫЕ Напряжение питания 1-фазное, 115/ 240 В ±10 %, 47~63 Гц (потребл. мощность до 400 ВА) Рабочие условия 0…40 °C Условия хранения -20…70 °С Габаритные размеры 216 × 132 × 429 мм Масса ≤ 9 кг -
Комплект поставки АКИП-1106-20-7,5
Наименование Количество Источник-усилитель напряжения и тока АКИП 1 Руководство по эксплуатации 1 Шнур питания 1 -
Дополнительная комплектация АКИП-1106-20-7,5
-
Файлы для АКИП-1106-20-7,5
Файлы для АКИП-1106-20-7,5
