ПрофКиП Б5-30010 — источник питания

Код товара: 64575
  • 84431-22

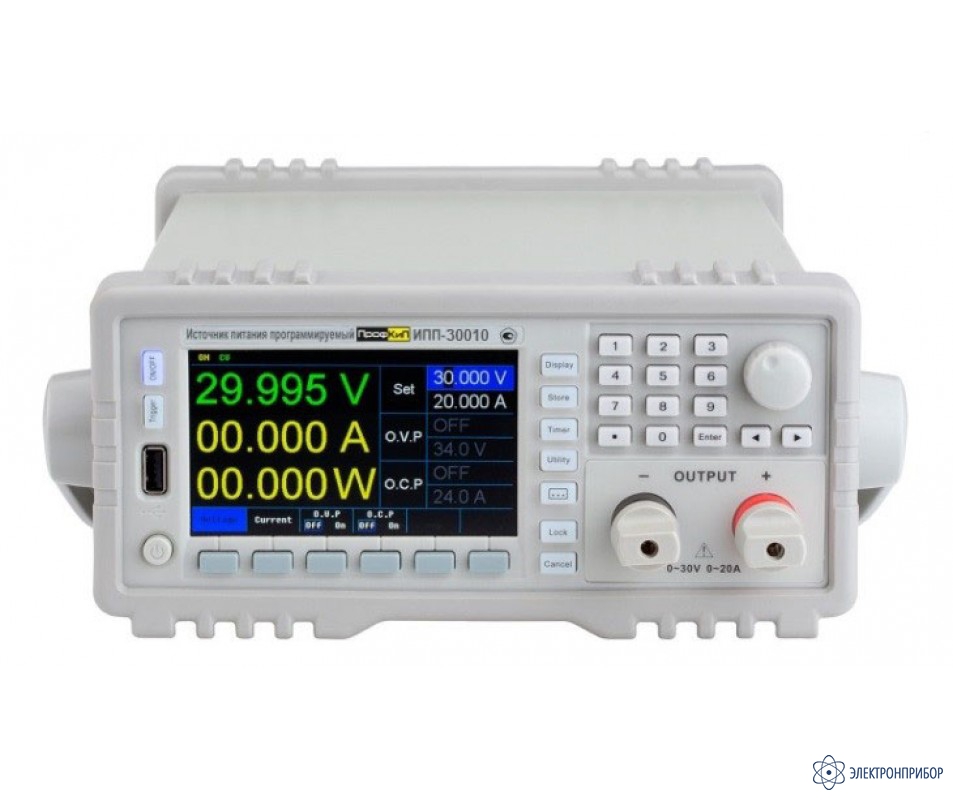

    Источник питания ПрофКиП Б5-30010 Источник питания ПрофКиП Б5-30010

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      84431-22 до 24.01.2027

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение источника питания  ПрофКиП Б5-30010:

    Источник питания программируемый ПрофКиП Б5-30010 предназначен для питания стабилизированным напряжением и током узлов и схем радио-электронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований.

    Источник питания отличает высокая точность установки и измерения выходных параметров (напряжения и тока в нагрузке), а так же возможность дистанционного управления параметрами в составе измерительных систем. Источник питания оснащены интерфейсом RS-232 и адаптивной системой охлаждения с низким уровнем шума.

    Принцип действия источника питания основан на преобразовании напряжения сети в повышенное высокочастотное напряжение прямоугольной формы, с последующей широтно-импульсной стабилизацией, понижением, выпрямлением и фильтрацией. Управление режимами работы стабилизатора, измерение выходных параметров, ввод параметров и отображение их на дисплее, осуществляется с помощью встроенного микроконтроллера. Микроконтроллер так же обеспечивает интерфейсные функции источников.

    Особенности источника питания  ПрофКиП Б5-30010:

    • количество каналов: 1;
    • выходное напряжение: 0…300 В;
    • выходной ток: 0…10 А;
    • индикация параметров на высокоинформативном ЖК дисплее с диагональю 11 см;
    • защита от перегрузки, перенапряжения и перегрева;
    • автоматическое переключение между режимами стабилизации напряжения и тока;
    • блокировка управления во избежание случайного изменения параметров;
    • отображение на дисплее сопротивления нагрузки;
    • функции дистанционного управления;
    • сохранение в памяти до 100 выходных параметров;
    • управление выходными параметрами – ручное и дистанционное;
    • включены в Госреестр средств измерений РФ.

  • Технические характеристики источника питания  ПрофКиП Б5-30010:

    Параметр Значение
    Количество каналов выходного напряжения (тока) 1
    Выходное напряжение (дискретность установки) 0…305 В (10 мВ)
    Абсолютная погрешность установки выходного напряжения,
    где U – устанавливаемое значение выходного напряжения (В)    		 ±(0,0003U + 0,2) В
    Абсолютная погрешность измерения выходного напряжения по встроенному вольтметру, где U – показания встроенного вольтметра (В) ±(0,0002U + 0,08) В
    Выходной ток (дискретность установки) 0…10,5 А  (1 мА)
    Абсолютная погрешность установки силы тока  ± (0,003I + 0,01) А
    Абсолютная погрешность измерения силы тока по встроенному амперметру,
    где I – показания встроенного амперметра (А)    		 ± (0,002I + 0,01) А
    Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального, где U – напряжение, установленное на выходе источника (В) ±(0,0001U + 50 мВ)
    Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения, где U – напряжение, установленное на выходе источника (В) ±(0,0001U + 0,1 В)
    Пульсации и шумы выходного напряжения при токе в нагрузке 0,9Imax, не более 250 мВ (значение «пик-пик»)
    Пределы установки ограничения по напряжению (В) 0,1…310
    Пределы установки ограничения по току (А) 0,1…11,5
    Общие характеристики
    Дисплей LCD, цветной, диагональ 11 см
    Количество разрядов вольтметра 5
    Количество разрядов амперметра 5
    Виды интерфейсных разъёмов RS-232, RS-485, LAN (опция), аналоговое управление (опция)
    Параметры питания Переменное напряжение 198…242 В 50/60 Гц
    Максимальная потребляемая мощность 2000 ВА
    Нормальные условия эксплуатации
    Температура окружающей среды 23 ± 5 °С
    Относительная влажность, не более 80%
    Рабочие условия эксплуатации
    Температура окружающей среды 5…40°С
    Относительная влажность, не более 80%
    Массогабаритные характеристики
    Габаритные размеры (ширина х высота х длинна) 215 х 89 х 507 мм
    Масса 8 кг

  • Комплект поставки ПрофКиП Б5-30010

    № Наименование Количество
    1 Источник питания ПрофКиП Б5-30010 1
    2 Кабель питания 1
    3 Кабель интерфейсный RS-232 1
    4 Диск (USB накопитель) с ПО 1
    5 Руководство по эксплуатации с методикой поверки 1
