NGU201 — двухквадратный источник питания

Код товара: 62413
  • 84191-21

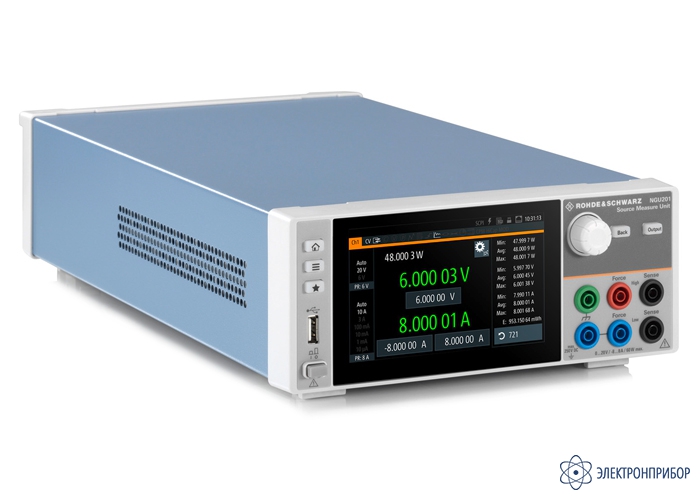

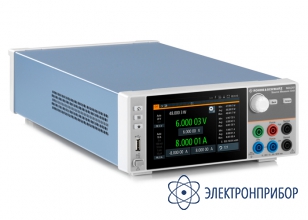

    Двухквадратный источник питания NGU201 Двухквадратный источник питания NGU201 Двухквадратный источник питания NGU201 Двухквадратный источник питания NGU201

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      84191-21 до 23.12.2026

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      3639.3763.02

    Назначение двухквадратного источника питания NGU201:

    Источник-измеритель NGU201 настроен для анализа разряда батареи любого устройства с аккумуляторным питанием мощностью до 60 Вт, включая, например, мобильные телефоны, планшеты и устройства IoT. Кроме того, его можно использовать для проведения испытаний и имитации аккумуляторов благодаря регулируемому выходному импедансу и дополнительному инструменту имитации аккумуляторных батарей. Новый представитель семейства приборов для тестирования беспроводной связи, предназначенный в основном для питания испытуемых устройств (ИУ) со сверхнизким потреблением тока в режиме ожидания, таких как Bluetooth -устройства с низким энергопотреблением. Он идеальным образом подходит для питания устройств с аккумуляторным питанием благодаря регулируемому выходному импедансу и его быстрой стабилизации. Дополнительная функция имитации аккумулятора обеспечивает условия проведения испытаний, имитирующие использование реальной аккумуляторной батареи. Опциональный вход вольтметра делает ненужным дополнительный цифровой мультиметр во многих прикладных задачах.

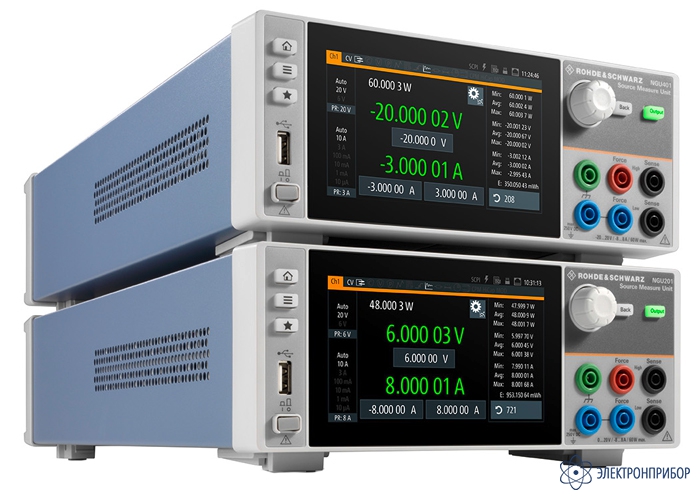

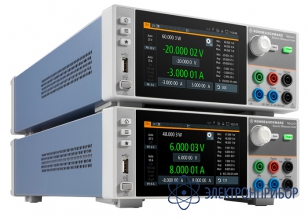

    Двухквадрантная модель NGU201 и четырехквадрантная модель NGU401 обеспечивают до 60 Вт выходной и потребляемой мощности, соответственно. Каналы источников не заземлены, гальванически изолированы и защищены от перегрузок и коротких замыканий.

    Благодаря шести измерительным диапазонам тока и разрешению до 6 ½ разрядов при измерении напряжения, тока и мощности источникиизмерители серии NGU идеально подходят для определения характеристик устройств, работающих в диапазоне от сверхнизких потребляемых токов до токов величиной несколько ампер. Использование амперметров, содержащих усилители с обратной связью, увеличивает точность и расширяет чувствительность приборов вплоть до наноамперного диапазона.

    При скорости сбора данных до 500 000 отсчетов в секунду могут быть зафиксированы даже очень быстрые изменения напряжения или тока.

    Приборы обеспечивают короткий период восстановления нагрузки < 30 мкс в сочетании с минимальными выбросами даже при резком изменении нагрузки.

    Линейная конструкция выходных каскадов позволяет источникамизмерителям серии NGU работать в качестве источника и потребителя тока с минимальным уровнем остаточных пульсаций и шума.

    Двухквадрантный источник-измеритель NGU201 — новый представитель семейства приборов для тестирования беспроводной связи, предназначенный в основном для питания испытуемых устройств (ИУ) со сверхнизким потреблением тока в режиме ожидания, таких как Bluetooth® -устройства с низким энергопотреблением.

    Он идеальным образом подходит для питания устройств с аккумуляторным питанием благодаря регулируемому выходному импедансу и его быстрой стабилизации. Дополнительная функция имитации аккумулятора обеспечивает условия проведения испытаний, имитирующие использование реальной аккумуляторной батареи. Опциональный вход вольтметра делает ненужным дополнительный цифровой мультиметр во многих прикладных задачах.

    Особенности двухквадратного источника питания NGU201:

    Технология для сложных задач:

    • Быстрая стабилизация нагрузки;
    • Минимальный уровень остаточных пульсаций и низкий уровень шума;
    • Отображение показания с разрешением до 6½ разрядов;
    • Гальванически изолированные незаземленные каналы;
    • Выходной каскад, изолированный с помощью реле;
    • Режимы приоритета напряжения и тока;
    • Режим высокой емкости;
    • Высокоскоростной сбор данных (функция FastLog);
    • Функции для защиты прибора и ИУ;
    • Пределы безопасности для защиты ИУ.

    NGU201 — специализированный прибор для тестирования беспроводной связи

    • Двухквадрантный режим: работа в качестве источника и нагрузки;
    • Переменный выходной импеданс и режим стабилизации сопротивления;
    • Функция цифрового вольтметра (ЦВМ);
    • Имитация аккумулятора.

    Удобство эксплуатации

    • Сенсорный экран высокого разрешения;
    • Цветовая кодировка режимов работы;
    • Графическое отображение;
    • Функция QuickArb;
    • Функция EasyRamp;
    • Сохранение и вызов настроек прибора.

    Идеальный выбор для использования в лабораториях и испытательных системах

    • Предназначены для использования в лабораториях и системных стойках;
    • Четырехпроводное подключение;

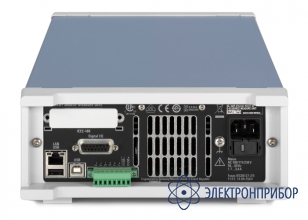

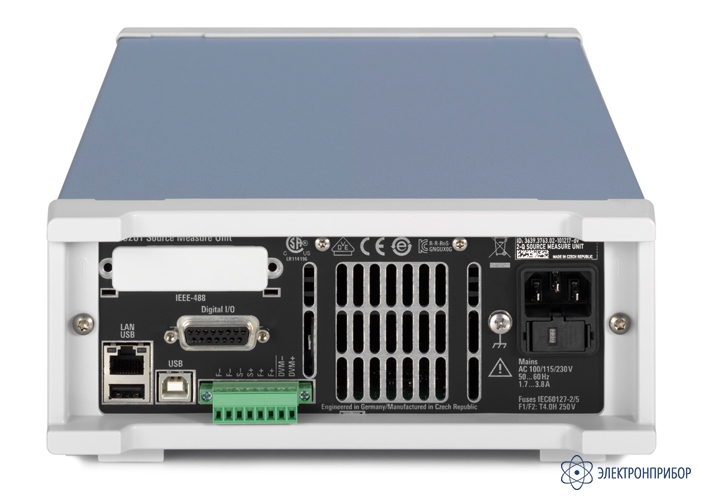

    • Разъемы на передней и задней панелях;
    • Поддержка полноценного дистанционного режима;
    • Быстрая работа на шине и на рабочем столе;
    • Усовершенствованная конструкция прибора: компактные размеры и бесшумная работа.

    Описание двухквадратного источника питания NGU201:

    Двухквадрантный режим: работа в качестве источника и нагрузки. Двухквадрантная архитектура источника-измерителя обеспечивает его функционирование как в качестве источника, так и потребителя тока, что, в свою очередь, позволяет имитировать аккумуляторы или нагрузки. Источник-измеритель автоматически переключается из режима источника в режим потребителя (электронной нагрузки). Как только внешнее приложенное напряжение превышает установленное номинальное напряжение, ток начинает течь в прибор. На это указывает отрицательное значение тока.

    Переменный выходной импеданс и режим стабилизации сопротивления. Источник питания должен иметь минимально возможный выходной импеданс (сопротивление) для подавления влияния нагрузки на ИУ. Вместе с тем есть прикладные задачи, в которых необходимо управляемым образом имитировать определенные разновидности аккумуляторов или увеличивать внутреннее сопротивление по мере разрядки аккумулятора. Источник-измеритель NGU201 поддерживает эти задачи за счет регулируемого диапазона выходного импеданса.

    Регулировка выходного импеданса производится очень быстро. Особенно в диапазоне от -50 мОм до 2 Ом, когда время восстановления может достигать < 200 мкс.

    Во время работы в качестве электронной нагрузки также доступен режим стабилизации сопротивления. В этом режиме прибор ведет себя как регулируемое сопротивление в рамках всего диапазона нагрузки. Это позволяет имитировать, например, разряд аккумулятора с постоянным сопротивлением нагрузки.

    Функция цифрового вольтметра (ЦВМ). Пока источник-измеритель NGU201 измеряет напряжение, подаваемое на ИУ, опция NGU-K104 активирует порт, который позволяет подключать дополнительный внутренний ЦВМ к любой другой точке схемы. Функция ЦВМ работает параллельно с функцией считывания и гальванически изолирована от схемы канала. В большинстве случаев необходимость в дополнительном цифровом мультиметре отпадает.

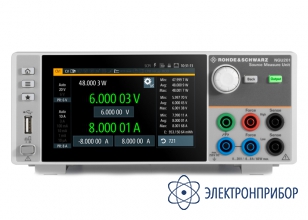

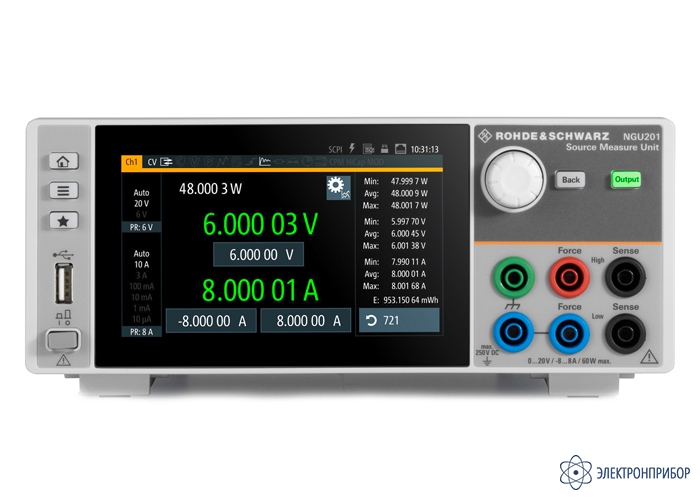

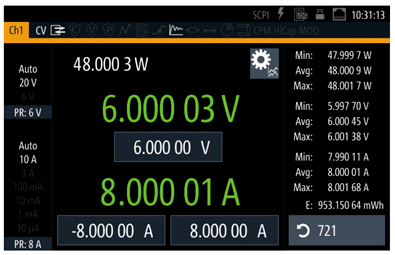

    Рис.1. Большой экран с высоким разрешением обеспечивает читаемость значений напряжения и тока (даже с большого расстояния) и содержит большое количество дополнительной информации

    Имитация аккумулятора. Характеристики реальных аккумуляторных батарей зависят от типа аккумулятора и состояния заряда. Емкость, напряжение холостого хода (Voc) и эквивалентное последовательное сопротивление (ESR) являются важными характеристиками аккумулятора, которые зависят от его состояния заряда (SoC). Опция NGU-K106 позволяет пользователям имитировать поведение аккумуляторов при различных условиях зарядки, например, при питании ИУ. Чтобы задать модель аккумулятора, данные о нем могут быть легко введены с помощью встроенного редактора. Наборы данных для общих типов аккумуляторных батарей Pb, Li-Ion, NiCd и NiMH доступны в виде предварительно настроенных файлов. Они легко изменяются в соответствии с требованиями конкретной задачи. Дополнительные наборы данных моделей аккумуляторов можно загрузить с USB устройства и сохранить в источнике-измерителе NGU201.

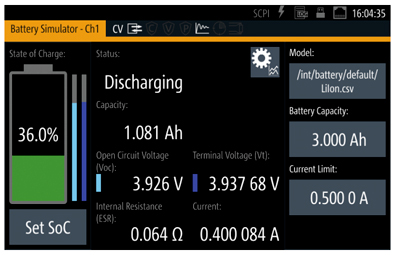

    Рис.2. Имитация аккумуляторной батареи: основные параметры, характеризующие состояние батареи, сведены на одном экране

    В частности, когда требуется оптимизировать жизненный цикл устройства с аккумуляторным питанием, необходимо учитывать режим разряда конкретного типа аккумулятора. Функция имитации батареи прибора NGU201 позволяет имитировать реальные выходные характеристики аккумулятора. Тестирование может основываться на выбранной модели аккумулятора, а его емкость, заряд SoC и напряжение Voc могут быть установлены в любое состояние для проведения испытаний в конкретных условиях. Также может имитироваться режим зарядки аккумулятора. Это особенно важно при разработке зарядных устройств. Для таких задач источник-измеритель NGU201 используется в режиме электронной нагрузки.

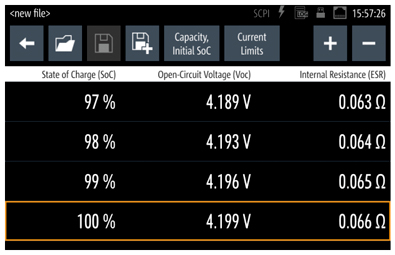

    Рис.3. Программное обеспечение для имитации батареи содержит наборы данных для общих типов аккумуляторных батарей, которые легко изменить

    Оба случая позволяют осуществлять динамическое моделирование, означающее, что Voc, ESR и SoC изменяются в соответствии с условиями заряда/разряда, как в настоящем аккумуляторе. Состояние заряда показывается графически; все остальные значения отображаются численным образом.

  • Технические характеристики двухквадратного источника питания NGU201:

    Параметр Значение
    ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Выходы
    Все выходные каналы гальванически развязаны и не заземлены
    Количество выходных каналов              1
    Суммарная выходная мощность максимально 60 Вт
    Выходное напряжение от 0 до 20 В
    Максимальный выходной ток на канал Выходное напряжение ≤ 6 В 8 А
    Выходное напряжение > 6 В 3 А
    Регулируемый выходной импеданс от -50 мОм до 100 Ом
    С шагом 1 мОм
    Время восстановления ≤ 2 Ом, резистивная нагрузка < 200 мкс
    Время восстановления > 2 Ом, резистивная нагрузка < 10 мс
    Пульсации напряжения и шум от 20 Гц до 20 МГц < 500 мкВ (СКЗ), < 2 мВ (размах) (изм.)
    Пульсации тока и шум от 20 Гц до 20 МГц < 1 мА (СКЗ) (изм.)
    Электронные нагрузки
    Диапазон потребляемых напряжений от 0 до 20 В
    Максимальная потребляемая мощность 60 Вт
    Максимальный потребляемый ток напряжение: ≤ 6 В 8 А
    напряжение: > 6 В 3 А
    Режимы потребления стабилизация напряжения, стабилизация тока, стабилизация сопротивления
    Диапазон стабилизации сопротивления от 0 Ом до 10 кОм (с шагом 0,1 Ом)
    Регулировка нагрузки в режиме приоритета напряжения
    Изменение нагрузки: от 10% до 90%
    Напряжение ± (% от выходного значения + смещение) < 0,01% + 0,5 мВ
    Время восстановления нагрузки по напряжению в стандартном режиме регулировка в пределах ±20 мВ от установленного напряжения < 30 мкс (изм.)
    Время восстановления нагрузки по напряжению в режиме высокой емкости регулировка в пределах ±20 мВ от установленного напряжения от 10 мкФ до 50 мкФ (низкие значения): < 30 мкс (изм.)
    от 50 мкФ до 470 мкФ (высокие значения): < 100 мкс (изм.)
    Регулировка нагрузки в режиме приоритета тока
    Изменение нагрузки: от 10% до 90%
    Ток ± (% от выходного значения + смещение) < 0,01% + 0,1 мА
    Время восстановления нагрузки по току регулировка в пределах ±20 мА от установленного тока < 50 мкс (изм.)
    Время нарастания от 10% до 90% от номинального выходного напряжения, резистивная нагрузка полная нагрузка: < 100 мкс
    без нагрузки: < 100 мкс
    Время спада от 90% до 10% от номинального выходного напряжения, резистивная нагрузка полная нагрузка: < 100 мкс
    без нагрузки: < 100 мкс
    Минимальная длительность импульса 100 мкс
    Разрешающая способность при программировании
    Напряжение диапазон 20 В: 200 мкВ
    диапазон 6 В: 50 мкВ
    Ток диапазон 8 А: 50 мкА
    диапазон 3 А: 25 мкА
    диапазон 100 мА: 1 мкА
    диапазон 10 мА: 100 нА
    Погрешность установки при программировании
    Напряжение ± (% от установленного значения + смещение) диапазон 20 В: < 0,02% + 2 мВ
    диапазон 6 В: < 0,02% + 1 мВ
    Ток ± (% от установленного значения + смещение) диапазон 8 А: < 0,05% + 2 мА
    диапазон 3 А: < 0,025% + 500 мкА
    диапазон 100 мА: < 0,025% + 25 мкА
    диапазон 10 мА: < 0,025% + 10 мкА
    ВЫХОДНЫЕ ИЗМЕРЕНИЯ
    Измерительные функции напряжение, ток, мощность, энергия
    Разрешение при снятии показаний
    Напряжение диапазон 20 В: 10 мкВ
    диапазон 6 В: 1 мкВ
    Ток диапазон 10 А: 10 мкА
    диапазон 3 А: 1 мкА
    диапазон 100 мА: 100 нА
    диапазон 10 мА: 10 нА
    диапазон 1 мА: 1 нА
    диапазон 10 мкА: 100 пА
    Погрешность считывания
    Напряжение ± (% от выходного значения + смещение) диапазон 20 В: < 0,02% + 2 мВ
    диапазон 6 В: < 0,02% + 500 мкВ
    Ток ± (% от выходного значения + смещение) диапазон 10 А: < 0,025 % + 500 мкА
    диапазон 3 А: < 0,025 % + 250 мкА
    диапазон 100 мА: < 0,025 % + 15 мкА
    диапазон 10 мА: < 0,025 % + 1,5 мкА
    диапазон 1 мА: < 0,025 % + 150 нА
    диапазон 10 мкА: < 0,025 % + 15 нА
    Температурный коэффициент (на °C)
    От +5 °C до +20 °C и от +30 °C до +40 °C
    Напряжение 0,15 × заданное значение/°C
    Ток 0,15 × заданное значение/°C
    Четырехпроводное подключение
    Максимальная компенсация диапазон 20 В 2 В (изм.)
    ПРЕДЕЛЬНО ДОПУСТИМЫЕ ПАРАМЕТРЫ
    Максимальное напряжение относительно земли 250 В постоянного тока
    Максимальное противодействующее напряжение напряжение с той же полярностью, подключенное к выходам 22 В
    Максимальное обратное напряжение напряжение с обратной полярностью, подключенное к выходам 0,5 В
    Максимальный обратный ток максимальный в течение 5 мин 3 А
    ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
    Время обработки команды < 6 мс (ном.)
    ФУНКЦИИ ЗАЩИТЫ
    Защита от перенапряжения настраиваемая
    Защита от превышения мощности настраиваемая
    Защита от превышения тока (электронный предохранитель) настраиваемая
    Разрешающая способность при программировании 0,1 мА
    Время срабатывания (Iнагр > Iсраб × 2) при Iнагр ≥ 2 A < 1,5 мс (изм.)
    Задержка срабатывания при включении выхода от 0 мс до 10 с (с шагом 1 мс)
    Задержка срабатывания от 0 мс до 10 с (с шагом 1 мс)
    Защита от перегрева да
    СПЕЦИАЛЬНЫЕ ФУНКЦИИ
    Выходная линейно-нарастающая функция (Функция EasyRamp)
    Время действия функции EasyRamp от 10 мс до 10 с (с шагом 10 мс)
    Задержка вывода
    Задержка на канал от 1 мс до 10 с (с шагом 1 мс)
    Функция произвольных сигналов (Функция QuickArb)
    Параметры напряжение, ток, время
    Максимальное количество точек 2048
    Время пребывания от 100 мкс до 10 ч (с шагом 100 мкс)
    Повтор непрерывный или импульсный режим с числом повторений от 1 до 65535
    Запуск вручную с помощью клавиатуры, в режиме дистанционного управления или с помощью дополнительного интерфейса
    Статистика (время выборки)
    Напряжение минимум, максимум, среднее (2 мкс)
    Ток минимум, максимум, среднее (2 мкс)
    Мощности минимум, максимум, среднее (2 мкс)
    Энергия (2 мкс)
    Цифровые интерфейсы запуска и управления (цифровые входы/выходы, опция NGU-K103)
    Максимальное напряжение (IN/OUT) 24 В
    Нагрузочные повышающие резисторы (IN/OUT) подключение к 3,3 В 20 кОм
    Уровень на входе низкий < 0,8 В (ном.)
    высокий > 2,4 В (ном.)
    Максимальный потребляемый ток (OUT) 500 мА
    Стандартный режим регистрации данных
    Максимальная скорость сбора каждый зарегистрированный отсчет является средним из 50 000 измеренных значений 10 отсчетов/с
    Объем памяти внутренняя память 800 Мбайт или объем внешней памяти
    Разрешение по напряжению см. Разрешение при снятии показаний
    Погрешность напряжения см. Погрешность считывания
    Разрешение по току см. Разрешение при снятии показаний
    Погрешность тока см. Погрешность считывания
    Быстрый режим регистрации данных (FastLog (быстрая регистрация))
    Максимальная скорость сбора напряжения, тока 500 тыс. отсчетов/с (2 мкс)
    Объем памяти объем внешней памяти
    Разрешение по напряжению диапазон 20 В: 20 мкВ
    диапазон 6 В: 5 мкВ
    Погрешность напряжения ± (% от выходного значения + смещение) диапазон 20 В: < 0,02% + 2 мВ
    диапазон 6 В: < 0,02% + 500 мкВ
    Разрешение по току диапазон 10 А: 20 мкА
    диапазон 3 А: 2 мкА
    диапазон 100 мА: 200 нА
    диапазон 10 мА: 20 нА
    диапазон 1 мА: 2 нА
    диапазон 10 мкА: 200 пА
    Погрешность тока ± (% от выходного значения + смещение) диапазон 10 А: < 0,025% + 500 мкА
    диапазон 3 А: < 0,025% + 250 мкА
    диапазон 100 мА: < 0,025% + 15 мкА
    диапазон 10 мА: < 0,025% + 1,5 мкА
    диапазон 1 мА: < 0,025 % + 150 нА
    диапазон 10 мкА: < 0,025 % + 15 нА
    Вход цифрового вольтметра (опция NGU-K104)
    Напряжение ЦВМ от –24 В до +24 В
    Погрешность ЦВМ ± (% от выходного значения + смещение) < 0,02% + 2 мВ
    Максимальное напряжение относительно земли/канала 250 В постоянного тока
    ДИСПЛЕЙ И ИНТЕРФЕЙСЫ
    Дисплей TFT, 5-дюймовый, 800 × 480 пикселей, WVGA, сенсорный
    Разъемы на передней панели 4-мм безопасные гнезда
    Разъемы на задней панели 8-контактный блок разъемов
    Интерфейсы дистанционного управления стандартно USB-TMC, USB-CDC (виртуальный порт COM), LAN
    опция NGU-B105 IEEE-488 (GPIB)
    ОБЩИЕ СВЕДЕНИЯ
    Условия окружающей среды
    Температура диапазон рабочих температур от +5 °C до +40 °C
    диапазон температур хранения от -20 °C до +70 °C
    Относительная влажность без конденсации от 5% до 95%
    Номинальная мощность
    Номинальное напряжение сети питания 100 В/115 В/230 В (±10%)
    Частота сети питания от 50 Гц до 60 Гц
    Максимальная потребляемая мощность 400 Вт
    Сетевые предохранители 2 × T4.0H/250 В
    Соответствие продукта
    Электромагнитная совместимость ЕС: в соответствии с Директивой по радиооборудованию 2014/53/EU применяемые стандарты: EN 61326-1, EN55011 (класс A)
    Корея Маркировка KC
    Электробезопасность ЕС: в соответствии с Директивой по низковольтному оборудованию 2014/35/EU применяемый гармонизированный стандарт: EN61010-1
    США, Канада CSA-C22.2 No. 61010-1
    RoHS в соответствии с Директивой ЕС 2011/65/EU EN50581
    Механическое сопротивление
    Вибрация синусоидальная от 5 Гц до 55 Гц, 0,3 мм (размах)
    от 55 Гц до 150 Гц, постоянное ускорение 0,5 g, согласно EN60068-2-6
    случайная от 8 Гц до 500 Гц, ускорение: 1,2 g (СКЗ), согласно EN60068-2-64
    Ударное воздействие ударный спектр 40 g, согласно MIL-STD-810E, метод 516.4, процедура I
    Механические характеристики
    Габариты (Ш × В × Г) 222 мм × 97 мм × 436 мм
    Масса 7,1 кг
    Монтаж в стойку опция HZN96

  • Комплект поставки NGU201

    № Наименование Количество
    1 Двухквадратный источник питания NGU201 1
    2 Набор кабелей питания 1

  • Дополнительная комплектация NGU201

    Вид: кратко подробно
    Сортировать по: популярности наименованию цене

  • Файлы для NGU201

Файлы для NGU201

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
