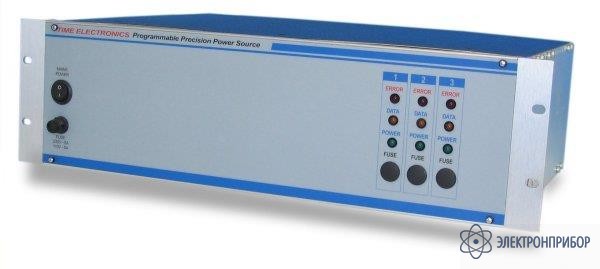

TE5033 — трехканальный программируемый прецизионный источник мощности постоянного тока

Код товара: 32254

  • Назначение трехканального программируемого прецизионного источника мощности постоянного тока TE5033

    МодельTE5033 обеспечивает 0–20 В постоянного тока с трёх независимых каналов. Напряжение устанавливается с шагом 10 мкВ. Максимальная мощность источника – 40 Вт на канал, максимальный ток – до 2 А. В каждый канал включен точный токовый шунт, который позволяет измерять значение потребляемого тока. Высокое разрешение по напряжению и току делает этот прибор идеальным источником мощности для калометрии и других применений, требующих очень точного мощного управляемого источника тока. Мощность может управляться к лучше, чем на несколько ppm.

    Высочайшее разрешение по выходному напряжению и току обеспечено стабильной работой, которая позволяет проводить испытания 24 часа или больше и поддерживать высокую точность. Точность выходного напряжения лучше, чем 2 ppm за 24 часа при предельной нагрузке. Основной температурный коэффициент (ТК) лучше, чем 1 ppm/0C, и он может быть увеличен до 0,1 ppm на град.C при использовании компенсации с помощью программного обеспечения.

    Измерение тока делается очень точно с использованием прецизионного шунта. Эффект самонагрева и разогрев окружающей среды можно компенсировать программно, чтобы получить результат текущего измерения лучше, чем 1 ppm на град.C.

    Используются выходные клеммы с низкой термоЭДС, обеспечивается полное четырёхпроводное подключение, чтобы компенсировать падение напряжения. Эту компенсацию также можно ввести программно, чтобы уменьшить выходное сопротивление до микроом.

    Полностью автоматизированное управление и измерение в источнике TE5033 может быть достигнуто с помощью программного обеспечения для калибровки EasyCal от Time Electronics. EasyCal позволяет полностью управлять выходной мощностью, непрерывно контролируя ток и регулируя напряжение для поддержания постоянного уровня мощности. На другом канале можно также контролировать разницу температур и регистрировать разницу между мощностями каналов, когда достигнут тепловой баланс.

    Индикаторы на передней панели обеспечивают пользователя ясными признаками передачи данных и также показывают, когда произошли ошибки, или были даны неправильные команды. Прибор TE5033 выполнен в стандартном корпусе 19” евро и подходит для использования в стойке или на стенде. Все соединения сделаны сзади прибора. Для простоты обслуживания и ремонта весь прибор сконструирован на стандартных евро-разъёмах, что позволяет быстро произвести замену блоков в случае отказа или сбоя.

    Особенности трехканального программируемого прецизионного источника мощности постоянного тока TE5033

    • Три источника постоянного тока 0–20 В 2 А
    • Разрешение по установке напряжения 22 бит (0,25 ppm)
    • Разрешение по току 18 бит (4 ppm)
    • Программирование через интерфейс GPIB (IEEE488)
    • Лёгкий в использовании SCPI-совместимый командный язык
    • Светодиодная индикация состояния каждого канала на передней панели
    • Максимальная мощность 40 Вт на канал
    • Стабильность: < 2 ppm/24 часа, < 5 ppm/месяц, < 15ppm/год на предельной нагрузке
    • Шум < 1ppm, температурный коэффициент < 1ppm/°C некомпенсированный
    • Четыре выходных клеммы
    • Программное управление с помощью EasyCal

  • Технические характеристики трехканального программируемого прецизионного источника мощности постоянного тока TE5033

    Параметр Значения
    Число каналов Три полностью регулируемых
    Выходное напряжение 0-20 В постоянного тока
    Выходной ток Максимум 2 А. Программируемые пределы, 10 мА–2 А с шагом 10 мА
    Выходная мощность Максимум 40 Вт на канал
    Выходные клеммы Двух- или четырёхпроводные с низкой термоЭДС
    Разрешение 22 бит (0,25 ppm)
    Точность 20 ppm полной шкалы
    Линейность < 10 ppm полной шкалы
    Выходное сопротивление < 1 мОм без программной компенсации
    Стабильность < 2 ppm/24 часа, < 5 ppm/ месяц, < 15 ppm/год
    Уровень шума < 1 ppm при 1 Гц и ниже
    Температурный коэффициент: < 1 ppm/0C без программной компенсации
    Индикация на передней панели «ошибка», «передача данных», «мощность» для каждого канала
    Предохранители Сетевой и на входе каждого канала 3 x 3 А
    Измерение тока Прецизионный внутренний шунт 0.1 Ом с термодатчиком, GPIB интерфейс
    Интерфейс GPIB
    Протокол командный язык SCPI
    Программное обеспечение полностью совместимо с программным обеспечением Time Electronics EasyCal
    Электропитание 115/230 В (±5%), 50/60 Гц
    Корпус Стандартная модульная 19” стойка
    Габариты 19” (483 мм) 12.9” (331 мм) 5.25” (134 мм)
    Вес 14 кг

  • Комплект поставки TE5033

    Наименование Количество
    Трехканальный программируемый прецизионный источник мощности постоянного тока TE5033 1
