ПрофКиП Б5-12001 — источник питания

Код товара: 64532
  • 84431-22

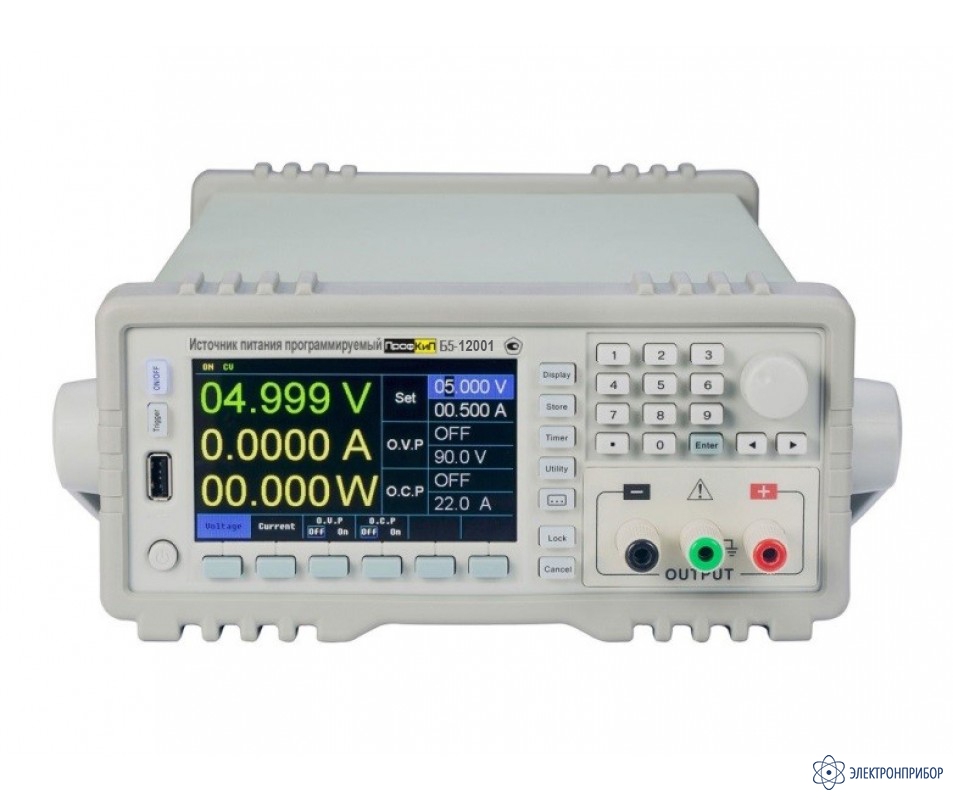

    Источник питания ПрофКиП Б5-12001 Источник питания ПрофКиП Б5-12001

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      84431-22 до 24.01.2027

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение источника питания  ПрофКиП Б5-12001:

    Источник питания программируемый ПрофКиП Б5-12001 предназначен для питания стабилизированным напряжением и током узлов и схем радио-электронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований.

    Источник питания отличает высокая точность установки и измерения выходных параметров (напряжения и тока в нагрузке), а так же возможность дистанционного управления параметрами в составе измерительных систем. Источник питания оснащены интерфейсом RS-232 и адаптивной системой охлаждения с низким уровнем шума.

    Принцип действия источника питания основан на преобразовании напряжения сети в повышенное высокочастотное напряжение прямоугольной формы, с последующей широтно-импульсной стабилизацией, понижением, выпрямлением и фильтрацией. Управление режимами работы стабилизатора, измерение выходных параметров, ввод параметров и отображение их на дисплее, осуществляется с помощью встроенного микроконтроллера. Микроконтроллер так же обеспечивает интерфейсные функции источников.

    Особенности источника питания  ПрофКиП Б5-12001:

    • Количество каналов: 1;
    • Выходное напряжение: 0…120 В;
    • Выходной ток: 0…1 А;
    • Индикация параметров на высокоинформативном ЖК дисплее с диагональю 11 см;
    • Защита от перегрузки, перенапряжения и перегрева;
    • Автоматическое переключение между режимами стабилизации напряжения и тока;
    • Блокировка управления во избежание случайного изменения параметров;
    • Отображение на дисплее сопротивления нагрузки;
    • Функции дистанционного управления;
    • Сохранение в памяти до 100 выходных параметров;
    • Управление выходными параметрами – ручное и дистанционное;
    • Включены в Госреестр средств измерений РФ.

  • Технические характеристики источника питания  ПрофКиП Б5-12001:

    Параметр Значение
    Количество каналов выходного напряжения (Тока) 1
    Выходное напряжение (Дискретность установки) 0…120 В  (1 мВ)
    Абсолютная погрешность установки выходного напряжения
    Где U – устанавливаемое значение выходного напряжения (В)    		 ± (0,0003U + 0,01) В
    Абсолютная погрешность измерения выходного напряжения по встроенному вольтметру
    Где U – показания встроенного вольтметра (В)    		 ± (0,0002U + 0,005) В
    Выходной ток (дискретность установки) 0…5 А   (0,1 мА)
    Абсолютная погрешность установки силы тока  ± (0,0006I + 0,005) А
    Абсолютная погрешность измерения силы тока по встроенному амперметру
    Где I – показания встроенного амперметра  (А)    		 ± (0,0005I + 0,005) А
    Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального Где U – напряжение, установленное на выходе источника (В) ± (0,0001U + 3 мВ)
    Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения Где U – напряжение, установленное на выходе источника (В) ± (0,0001U + 3 мВ)
    Пульсации и шумы выходного напряжения при токе в нагрузке 0,9Imax, не более 3 мВ (среднеквадратическое значение)
    Пределы установки ограничения по напряжению (В) 0,1…132
    Пределы установки ограничения по току (А) 0,1…1,1
    Дисплей LCD, цветной. Диагональ 11 см
    Количество разрядов вольтметра 5
    Количество разрядов амперметра 5
    Виды интерфейсных разъёмов RS-232, RS-485, LAN (Опция), Аналоговое управление (Опция)
    Параметры питания Переменное напряжение 198…242 В 50/60 Гц.
    Максимальная потребляемая мощность 200 ВА
    Нормальные условия эксплуатации
    Температура окружающей среды 23 ± 5 °С
    Относительная влажность не более 80%
    Рабочие условия эксплуатации
    Температура окружающей среды 5…40°С
    Относительная влажность не более 80%
    Габаритные размеры (ширина х высота х длинна) мм 215 х 89 х 352
    Масса кг 6,8

  • Комплект поставки ПрофКиП Б5-12001

    № Наименование Количество
    1 Источник питания ПрофКиП Б5-12001 1
    2 Кабель питания 1
    3 Кабель интерфейсный RS-232 1
    4 Диск (USB накопитель) с ПО 1
    5 Руководство по эксплуатации с методикой поверки ПРШН.418111.200 РЭ 1
