NGL201, NGL 201, NGL-201

Источники питания

NGL201 — одноканальный источник питания

Код товара: 50333
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      75128-19 до 31.05.2024

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      3638.3376.02

    Сертификаты

    Особенности источника питания NGL201:

    • Минимальный уровень пульсаций и шума. Идеально подходит для усилителей мощности и разработки МИС ;
    • Оптимизированное время восстановления нагрузки. < 30 мкс благодаря оптимизированной конструкции контура управления;
    • Двухквадрантный режим. Линейный двухквадрантный выход усилителя. Режим нагрузки и источника;
    • 6 ½-разрядный индикатор. При измерениях напряжения, тока и мощности;
    • Понятная цветовая маркировка каналов для быстрого достижения результата;
    • Гальванически изолированные каналы;
    • Параллельный и последовательный режим;
    • Защитные функции и ограничения по безопасности;

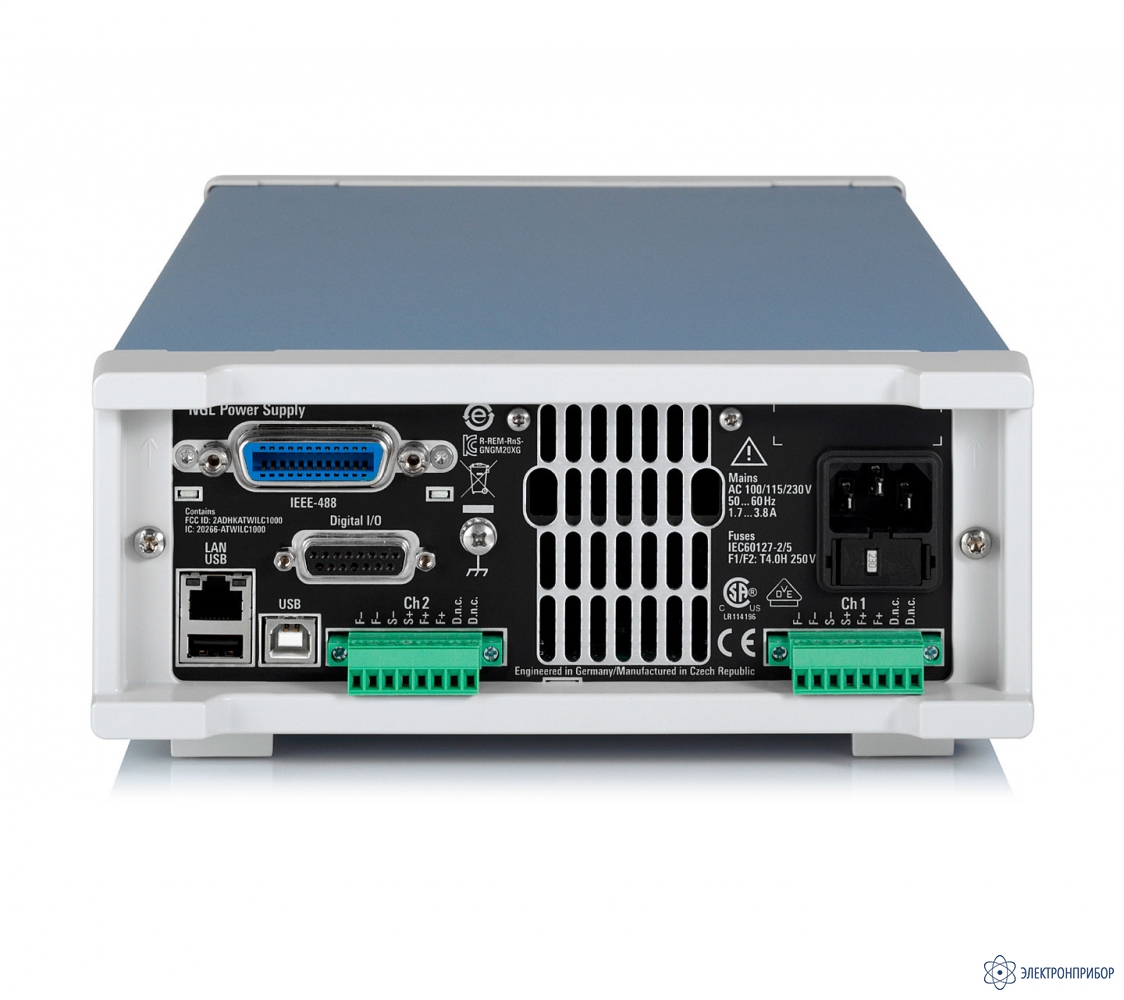

    • Интерфейсы для дистанционного управления всеми параметрами прибора: Устройство USB, Хост, USBEthernet, WLAN, GPIB (IEE-488), Цифровой вход/выход.

    Возможности применения источника питания NGL201:

    • Испытания аккумуляторных батарей. Разрядка и зарядка. Жизненный цикл аккумуляторной батареи. Симуляция различных моделей аккумуляторных батарей (регулируемый импеданс источника);
    • Симуляция падения напряжения. Поведение тестового модуля при падении напряжения. Разная длительность и уровни напряжения. Пример: подключение дополнительной нагрузки;
    • Испытания на потребляемую мощность. Решения для точного измерения мощности. Большой динамический диапазон — от нескольких микроампер до нескольких ампер;
    • Питание чувствительных компонентов. Устройства все чаще оснащаются транзисторами с повышенной чувствительностью к помехам по цепям питания. Избыточные помехи по цепям питания влияют на синхронизацию, увеличивают задержку стробирования и вероятность ошибок синхронизации.
  • Технические характеристики источника питания NGL201:

    Параметр NGL201 NGL202
    Количество каналов 1 2
    Напряжение на канал от 0 В до 20 В
    Макс. ток на канал ≤ 6 В: 6 A, > 6 В: 3 A
    Макс. выходная мощность на канал 60 Вт
    Время восстановления нагрузки < 30 мкс
    Пульсации и шум < 500 мкВ (СКЗ) / < 1 мА (СКЗ)
    Разрешение при установке значений 1 мВ/0,1 мА
    Разрешение при снятии показаний 10 мкВ / 10 мкА
    Электронные нагрузки 60 Вт / 3 А
  • Комплект поставки NGL201

    Наименование Количество
    1 Источник питания NGL201 1
  • Дополнительная комплектация NGL201
