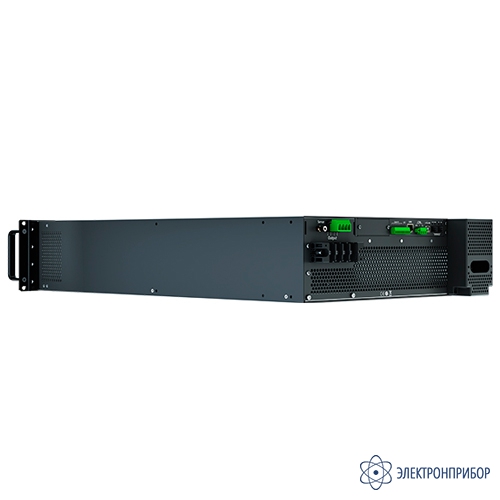

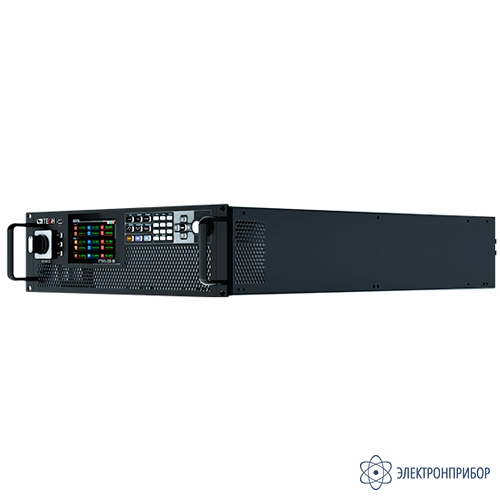

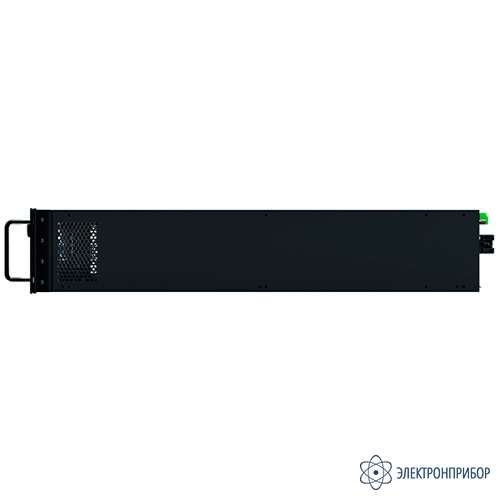

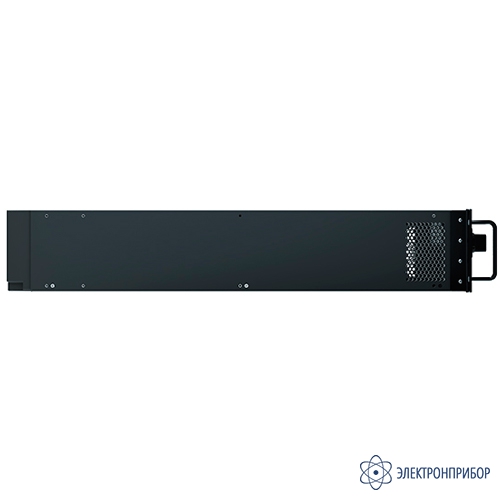

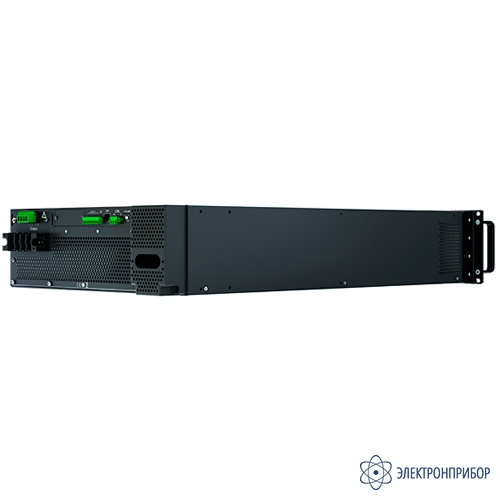

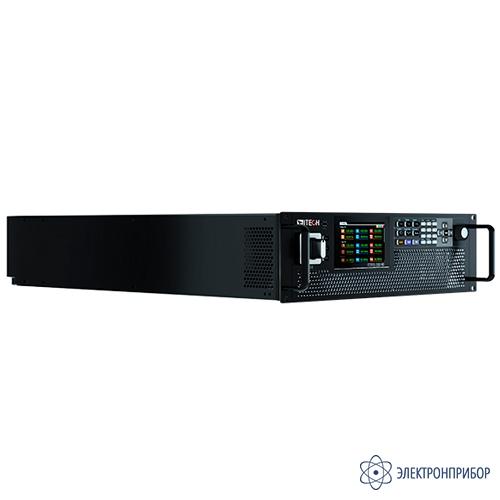

IT7806-350-90 — программируемый источник питания переменного / постоянного тока высокой мощности

Код товара: 71701
  • 90368-23

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      90368-23 до 01.11.2028

    • Производитель

      ITECH

    Описание программируемого источника питания переменного / постоянного тока высокой мощности IT7806-350-90:

    Программируемые блоки питания переменного / постоянного тока ITECH IT7800 высотой 3U, мощностью до 15 кВА, диапазоны напряжения до 350 В L-N и 500 В L-N. Пользователи могут увеличить выходную мощность до 960 кВА за счет параллельной настройки ведущего-ведомого. Благодаря интуитивно понятному интерфейсу сенсорной ЖК-панели пользователи могут быстро ознакомиться с работой устройства.

    Серия IT7800 - это встроенный измеритель мощности и генератор сигналов произвольной формы, который может имитировать гармоники и другие выходные сигналы произвольной формы. Пользователи могут выбрать однофазный, трехфазный, реверсивный и многоканальный, всего 4 режима вывода, с программируемым выходом и полными измерениями, серия ITECH IT7800 разработана для новой энергетики, силовой электроники, исследовательских институтов и т. д.

    Особенности программируемого источника питания переменного / постоянного тока высокой мощности IT7806-350-90:

    • Высокая удельная мощность, 3U до 15 кВА;
    • Параллельный ведущий-ведомый с технологией разделения тока, до 960 кВА, несколько устройств параллельно работают как один;
    • Напряжение до 350 В L-N, 500 В L-N;
    • Выходная частота: 16-2400 Гц, программируемая настройка скорости нарастания для изменения напряжения и частоты;
    • Встроенный измеритель мощности одно- / трехфазного переменного тока;
    • 4 режима вывода: AC / DC / AC + DC / DC + AC;
    • Выберите однофазный, трехфазный, режим вывода с обращенной фазой для моделирования трехфазного дисбаланса, трехфазного дисбаланса гармоник, теста разделения фаз, тестирования обратной последовательности фаз и т.д. (Модель 3 кВА / 5 кВА поддерживает только однофазную);
    • Комплексное измерение и анализ гармоник, до 50-й (анализ гармоник напряжения и тока, моделирование гармоник напряжения);
    • Синтезатор гармонических и межгармонических сигналов в соответствии с IEC 61000-4-13;
    • Программируемое выходное сопротивление в соответствии с IEC 61000-3-3 ;

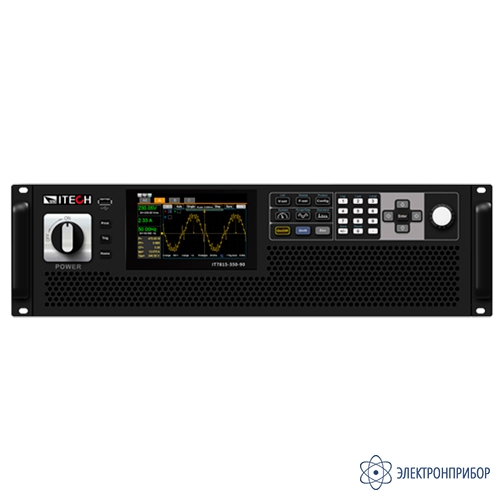

    • Интуитивно понятный интерфейс с сенсорным экраном;
    • Имитация выходного сигнала произвольной формы, поддержка CSV. импорт файла;
    • Встроенные различные формы сигналов;
    • Режим списка имитирует функцию воспроизведения источника питания для реализации функции имитации мгновенного прерывания питания;
    • Обеспечивает различные входные / выходные сигналы триггера. При изменении амплитуды / частоты могут быть сгенерированы триггерные сигналы для синхронного захвата текущей формы волны ИУ;
    • Выходной фазовый угол 0-360 ° может быть установлен;
    • Функция скачка / провисания;
    • Функция Relay CTRL, чтобы отключить соединение между прибором и DUT;
    • Встроенный интерфейс USB / CAN / LAN / цифрового ввода-вывода, дополнительный GPIB / аналоговый и RS232;
    • С помощью профессионального программного обеспечения программы настройки соответствуют многонациональным нормам безопасности и условиям испытаний для завершения испытаний электроники гражданской авиации и стандартов IEC.

    Функции и преимущества программируемого источника питания переменного / постоянного тока высокой мощности IT7806-350-90:

    3U / 15 кВА с высокой удельной мощностью

    ITECH IT7800 имеет размер всего 3U и может достигать 15 кВА по мощности и 350 В L-N / 500 В L-N по напряжению. По сравнению с обычным источником переменного тока, он экономит много места для пользователей.

    Ведущий / ведомый параллельно

    Серия ITECH IT7800 может обеспечить большую мощность за счет использования функции параллельного выхода ведущий / ведомый, с 64 подключенными параллельно, для достижения максимальной общей выходной мощности. 960кВА. IT7800 имеет синхронные входные и выходные сигналы включения / выключения, что обеспечивает синхронизацию параллельной работы и обеспечивает синхронное разделение тока нескольких модулей. После распараллеливания не только сохраняются все функции, но и нет потери точности. Сделайте строительство энергосистемы более быстрым, гибким и экономичным, будь то автономная испытательная система или система ATE, до этого легко добраться.

    Многоканальная функция

    Многоканальная функция серии IT7800 позволяет пользователям тестировать 3 независимых DUT одновременно без добавления дополнительной конфигурации оборудования. В традиционном решении, 3 теста для DUT, пользователю необходимо настроить 3 источника питания переменного тока; и одно устройство IT7800 может соответствовать требованиям многоканального тестирования. Например, номинальная мощность IT7815-350-90 составляет 15 кВА, может обеспечить однофазное / трехфазное испытание DUT 15 кВА, также может пройти до 3 однофазных испытаний DUT, одна машина с несколькими функциями, полностью улучшает использование оборудования.

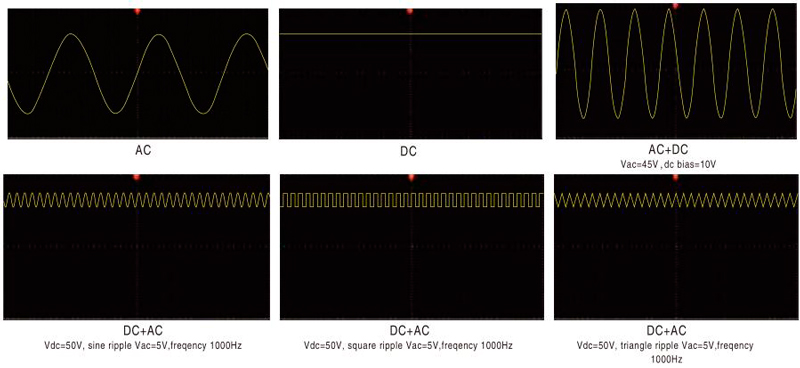

    AC, DC, AC+DC, DC+AC

    Серия IT7800 имеет четыре режима вывода: AC, DC, AC + DC, DC + AC. Он не только обеспечивает чистый выход переменного / постоянного тока, но также может использовать режимы выхода переменного + постоянного и постоянного + переменного тока для реализации «выход переменного тока плюс смещение постоянного тока» и «выходной сигнал постоянного тока с пульсацией», которые охватывают более широкий спектр приложений.

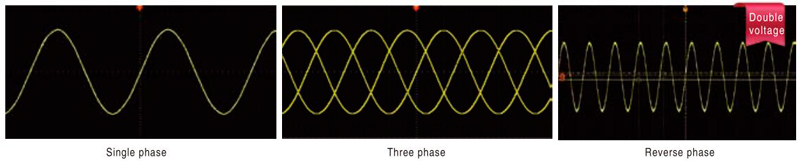

    Однофазный, трехфазный, обратная фаза

    Серия IT7800 обеспечивает несколько режимов вывода, таких как однофазный, трехфазный и обратный, которые могут быть выбраны пользователем через меню панели. Путем программирования он может моделировать трехфазный дисбаланс, трехфазный гармонический дисбаланс, отсутствие проверки фазы, обратное соединение последовательности фаз и другие тесты, которые являются гибкими и охватывают больше приложений. В то же время реверсивный режим IT7800 может также обеспечить решение для высоковольтных испытаний. Его напряжение можно увеличить в два раза, а мощность останется 2/3. Например, если он установлен на 350 В, фактическое выходное напряжение может достигнуть 700 В после выбора реверсивного режима.

  • Технические характеристики программируемого источника питания переменного / постоянного тока высокой мощности IT7806-350-90:

    Параметр Значение
    Напряжение 350 В
    Ток 90 А
    Мощность 6 кВт
    Разрешение 0,01 В/0,01 А
    Точность ＜0.1%+0.1%FS/＜0.3%+0.3%FS
    Интерфейс USB/CAN/LAN/Digital IO interface, optional GPIB / Analog&RS232
    Размер 3U

  • Комплект поставки IT7806-350-90

    № Наименование Количество
    1 Программируемый источник питания переменного / постоянного тока высокой мощности IT7806-350-90 1
