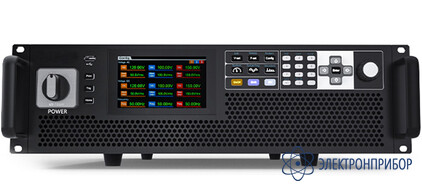

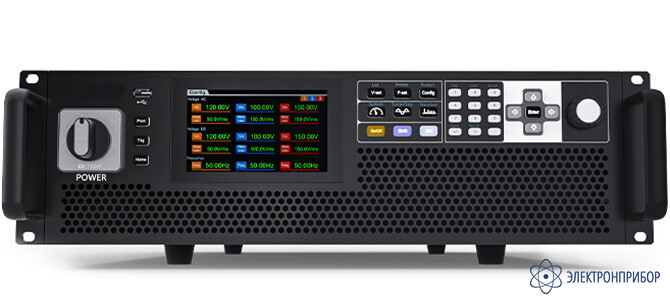

АКИП-1206/2-30-3 — программируемый источник питания переменного и постоянного тока

Код товара: 74269
  • Программируемый источник питания переменного и постоянного тока АКИП-1206/2-30-3 Программируемый источник питания переменного и постоянного тока АКИП-1206/2-30-3 Программируемый источник питания переменного и постоянного тока АКИП-1206/2-30-3

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Ключевые особенности программируемого источника питания переменного и постоянного тока АКИП-1206/2-30-3:

    • высокая удельная мощность: до 15 кВА в корпусе 3U;
    • в режиме работы ведущий-ведомый при параллельном подключении источников максимальная мощность 960 кВА, несколько блоков параллельно работают как один;
    • напряжение до 350 В между L-N;
    • диапазон выходных частот: 16 … 2400 Гц, программируемая скорость нарастания для изменения напряжения и частоты;
    • встроенный одно/трехфазный измеритель мощности переменного тока;
    • функция многоканального источника питания, один блок может использовать для подключения 3-х тестовых устройств;
    • 4 режима работы выхода: AC/DC/AC+DC/DC+AC;
    • возможность выбора одно или трехфазного выхода, а так же режима с обратной фазой для имитации 3-фазного дисбаланса, 3-фазного дисбаланса гармоник, 3-фазного теста с разделенной фазой, тестов обратной последовательности фаз для 3-фазных моделей и прочее;
    • комплексное измерение и анализ гармоник вплоть до 50-й;
    • программируемый выходной импеданс;
    • интуитивно понятный интерфейс с сенсорным экраном;
    • имитация выходного сигнала произвольной формы, поддержка импорта .csv файлов;
    • высокий коэффициент амплитуды тока, подходит для тестирования пускового тока;
    • встроенные тестовые формы сигналов, соответствуют стандартам IEC61000-4-11/4-13/4-14/4-28;
    • имитация выбросов и провалов напряжения;
    • встроенные интерфейсы: USB/CAN/LAN/цифровой ввод/вывод;
    • опциональные интерфейсы: GPIB/Аналоговый и RS-232;
    • поддержка протоколов CANopen, Modbus, LXI, SCPI.

    Описание программируемого источника питания переменного и постоянного тока АКИП-1206/2-30-3:

    Новый интерфейс

    В этой серии источников питания переменного тока применен инновационный интерфейс с использованием сенсорного управления. Простой графический пользовательский интерфейс и кнопочная панель позволяют проводить тесты быстро и эффективно. Пользователи могут выбрать различные стили интерфейса, а также настроить параметры интерфейса под себя. Экран позволяет отображать в реальном времени осциллограммы напряжения и тока, поддерживается отображения до 6 форм сигналов одновременно. Вам не нужен осциллограф для предварительного анализа, анализируйте и сохраняйте непосредственно на источнике.

    Многоканальность

    Многоканальная функция источников питания серии АКИП-1206 позволяет пользователям одновременно тестировать 3 независимых тестируемых устройства без добавления дополнительной аппаратной конфигурации. Если раньше для тестирования трех устройств необходимо было использовать три независимых источника питания переменного тока, то теперь достаточно одного источника серии АКИП-1206 для тестирования трех устройств в однофазном режиме.

    Широкий частотный диапазон

    Выходная частота источников питания серии АКИП-1206 регулируется в диапазоне от 16 до 2400 Гц, что позволяет пользователям самостоятельно устанавливать скорость изменения выходного напряжения или частоты, чтобы напряжение или частота постепенно достигали установленного значения. Таким образом, пользователь может более точно проверить рабочий диапазон продукта, а также уменьшить импульсный ток при включении тестируемого устройства.

    Функции анализа

    Функция анализа гармоник в серии АКИП-1206 включает измерение гармоник напряжения и измерение гармоник тока. В данном режиме работы можно проверить коэффициент гармонических искажений (THD) напряжения и тока, а также разность фаз гармоники и основного сигнала. Кроме того, он может измерять несколько гармоник, а результаты отображаются в виде списка, гистограммы или векторной диаграммы, что упрощает просмотр результатов испытаний.

    Регистратор

    Функция регистрации данных в серии АКИП-1206 позволяет пользователю наблюдать тренд за определенный период времени и выполнять измерения. Одновременно можно отображать до 6 графиков тренда. Управление выполняется с помощью графического пользовательского интерфейса и сенсорного экрана.

  • Технические характеристики программируемого источника питания переменного и постоянного тока АКИП-1206/2-30-3:

    Параметр Значение
    Режим переменного напряжения (V AC)/ 1 фаза
    Диапазон напряжений 0…350 Вскз (16…1400 Гц)
    0…253 Вскз (1401…2000 Гц)
    0…211 Вскз (2001…2400 Гц)
    Разрешение 0,01 В
    Погрешность установки напряжения ±0,1% +0,1% х Uпредела (16…500 Гц)
    ±0,1%+(0,2% х К частоты) х Uпредела (500,01…2400 Гц)
    Нестабильность при изменении напряжения питания ±0,05% х Uпредела
    Нестабильность при изменении тока нагрузки <0,05% +0,05% х Uпредела (16…500 Гц)
    <0,05%+(0,1% х К частоты) х Uпредела (500,01…2400 Гц)
    Пульсации <0,4 Вскз
    Коэффициент гармоник <0,5 % (16…100 Гц)
    <1 % (100…500 Гц)
    <1 %+(1% х К частоты) х Uпредела (500,01…2400 Гц)
    Максимальный ток 0…30 Аскз
    0…90 Апик-пик
    Разрешение 0,01 А
    Коэффициент амплитуды (Крест-фактор) 6 (50/60 Гц без превышения пикового тока)
    3 (50/60 Гц и полной мощности)
    Погрешность установки тока ±0,1% +0,2% х Uпредела (16…150 Гц)
    ±0,2% +0,3% х Uпредела (150,01…500 Гц)
    ±0,3%+(0,6% х К частоты) х Uпредела (500,01…2400 Гц)
    Диапазон частот (f) 16…2400 Гц
    Погрешность установки частоты 0,01% (16…500 Гц)
    0,1% (500,1…2400 Гц)
    Установка фазы 0…360°
    Разрешение 0,01°
    Максимальная Pвых. 3000 Вт (АКИП-1206/1-30-3, АКИП-1206/2-30-3)
    5000 Вт (АКИП-1206-30-5)
    Режим постоянного напряжения (V DC)
    Диапазон напряжений ±495 В
    Разрешение 0,01 В
    Погрешность установки напряжения <(0,1%+0,1% Uпредела)
    Максимальный ток ±30 А
    Разрешение 0,01 А
    Погрешность установки тока <(0,1%+0,2% Uпредела)
    Максимальная Pвых. 3000 Вт (АКИП-1206/1-30-3, АКИП-1206/2-30-3)
    5000 Вт (АКИП-1206-30-5)
    Режим «Измерение» (METER)
    Uвых (вольтметр)
    Диапазон измерений ±495 В
    Разрешение 0,01 В
    Погрешность измерения напряжения <(0,1%+0,1% U предела) (Пост, 16…500 Гц)
    <0,1%+(0,2% х К частоты) х Uпредела (500,01…2400 Гц)
    Переменный выходной ток (амперметр)
    Диапазон измерений Погрешность измерения тока (пик-пик)
    Разрешение 0,01 Аскз 0,1 А пик-пик
    Погрешность измерения тока (скз) <(0,1%+0,2% Полной шкалы) (16…150 Гц)
    <(0,2%+0,3% Полной шкалы) (150,01…500 Гц)
    ±0,3%+(0,6% х К частоты) х Uпредела (500,01…2400 Гц)
    Погрешность измерения тока (пик-пик) <(0,4%+0,6% Uпредела) (16…500 Гц)
    ±0,4%+(1,2% х К частоты) х Uпредела (500,01…2400 Гц)
    Выходная мощность (ваттметр)
    Диапазон измерений 3000 Вт (АКИП-1206/1-30-3, АКИП-1206/2-30-3)
    5000 Вт (АКИП-1206-30-5)
    Разрешение 1 Вт
    Погрешность измерения мощности <(0,4%+0,4% Uпредела) (Пост, 16…500 Гц)
    <0,4%+(0,8% х К частоты) х Uпредела (500,01…2400 Гц)
    Гармоники
    Диапазон До 50 при частоте 50/60 Гц
    Требования к питанию
    Напряжение питания 1 фаза 200…480 В (АКИП-1206/1-30-3)
    1 или 3 фазы 200…480 В (АКИП-1206/2-30-3 / АКИП-1206-30-5)
    Частота 45…65 Гц
    Потребляемый ток 20 А
    Потребляемая мощность 3700 ВА (АКИП-1206/1-30-3, АКИП-1206/2-30-3)
    5800 ВА (АКИП-1206-30-5)
    Фактор мощности 0,98
    Эффективность 83% (АКИП-1206/1-30-3, АКИП-1206/2-30-3)
    88% (АКИП-1206-30-5)
    Прочее
    Выходное сопротивление 0…1 Ом
    0…1000 мкГн
    Память настроек 10 профилей (№№ Save0 ….Save9)
    Время отклика 2 мс (по интерфейсам)
    Скорость нарастания напряжения ≥2 В/мкс
    Компенсация падения напряжения До 20 В
    Интерфейс Интерфейсы: USB, CAN, LAN, цифровой
    Опции: GPIB, RS-232 (Modbus) + Аналоговый

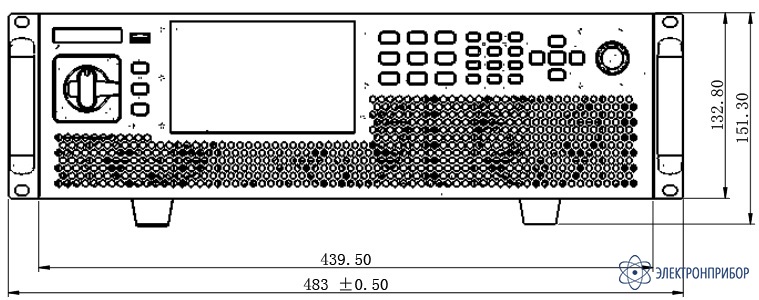

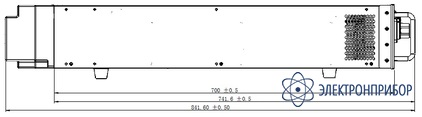

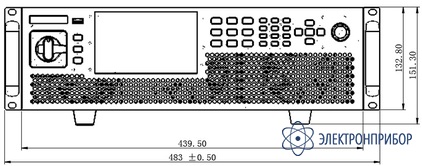

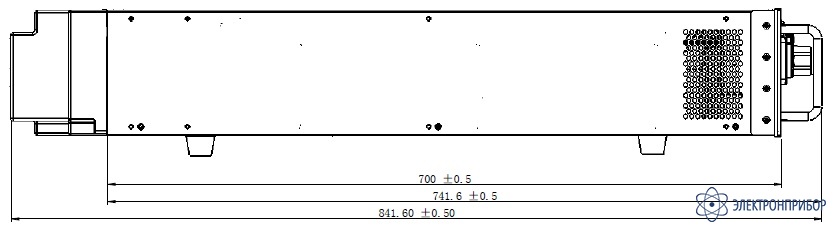

    Габаритные размеры 483х 151 х 700 мм (842 мм вмести с защитными экранами выходных клемм)
    Высота корпуса 3U
    Масса 26,4 кг

  • Комплект поставки АКИП-1206/2-30-3

    № Наименование Количество
    1 Программируемый источник питания переменного и постоянного тока АКИП-1206/2-30-3 1
