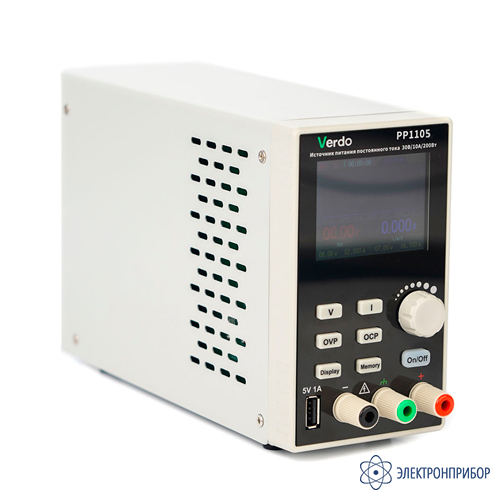

VERDO PP1105 — источник питания 30В, 10А, 300Вт

Код товара: 84791
  • 90374-23

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90374-23 до 01.11.2028

    • Артикул

      274062

    Назначение источника питания 30 В, 10 А, 300 Вт VERDO PP1105:

    Источник питания VERDO PP1105 программируемый лабораторный имеет импульсную схемотехнику, благодаря чему при компактном размере и небольшой цене обеспечивают выходное напряжение до 30 В, ток до 10 А и мощностью до 300 Вт. Цветной графический дисплей лабораторного источника питания VERDO PP1105 позволяет строить на экране тренды измеренных выходных напряжения и тока, а USB – интерфейс с поддержкой SPCI команд дает возможность управлять режимами работы источника питания с ПК.

    Особенности источника питания 30 В, 10 А, 300 Вт VERDO PP1105:

    • тестирование работоспособности печатной платы зарядки/разрядки;
    • функция быстрой зарядки от USB порта;
    • одновременная индикация установленных и измеренных выходных параметров;
    • функция сохранения 4 наборов параметров канала для быстрого доступа;
    • режимы стабилизации напряжения и тока;
    • 2,8” цветной ЖК-дисплей, 240 х 320, 65536 цветов;
    • отдельная кнопка отключения нагрузки;

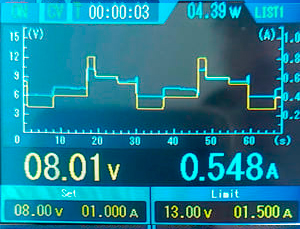

    • функция мониторинга выходного сигнала в графической форме;

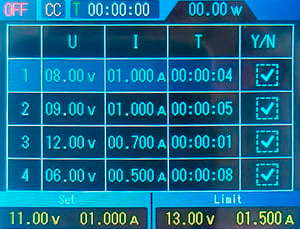

    • режим работы по списку (тайминг) на 10 групп;
    • защита по току и напряжению с возможностью задания пороговых значений;
    • запоминание установок при выключении прибора;
    • поддержка SCPI комманд;
    • система охлаждения.

    Описание источника питания 30 В, 10 А, 300 Вт VERDO PP1105:

    Одноканальные программируемые лабораторные источники питания VERDO PP1100 имеют импульсную схемотехнику, благодаря чему при компактном размере, небольшой массе и небольшой цене обеспечивают выходные напряжения до 60В, токи до 10А и мощность до 300 Вт. Приборы снабжены функцией защиты по напряжению и току, памятью на 4 группы параметров и режимом работы по списку. Цветной графический дисплей позволяет строить на экране тренды измеренных самим прибором выходных напряжения и тока, а USB – интерфейс с поддержкой SPCI команд дает возможность полностью управлять режимами работы прибора с ПК. Все это делает VERDO PP1100 идеальным выбором для небольших лабораторий, ремонтных и сервисных служб, а также учебных заведений.

    Внешний вид и органы управления.

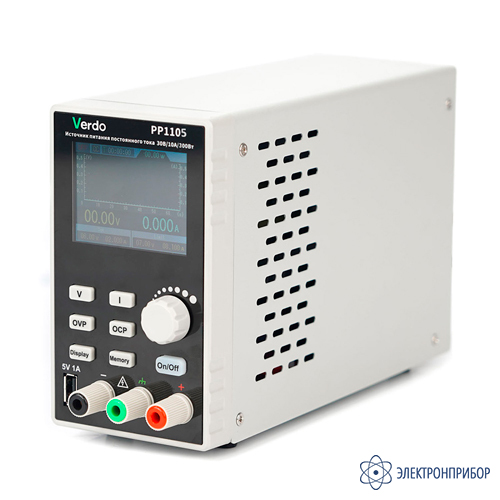

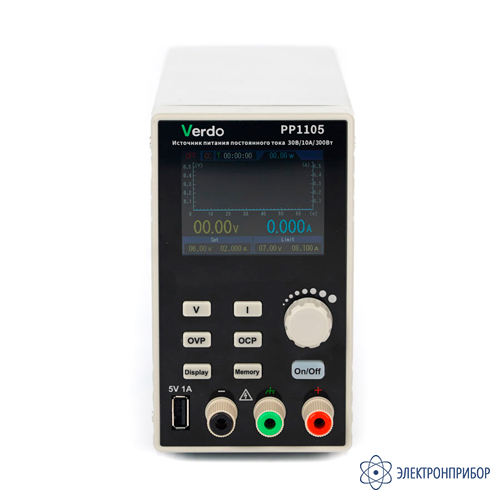

    Передняя панель.

    1.Область отображения.

    2.Кнопка «Ток»: установка значения силы тока.

    3.Ручка: выбор меню или изменение значения.

    4.Кнопка настройки перегрузки по току: установка параметров защиты от перегрузки по току.

    5.Кнопка вызова памяти: 5 наборов параметров канала могут быть сохранены для быстрого вывода. Нажмите и удерживайте эту клавишу, чтобы войти в интерфейс редактирования формы выходного сигнала.

    6.Кнопка включения / выключения канала. Кнопка подсвечивается при включении канала. Нажмите и удерживайте эту клавишу, чтобы включить или выключить функцию автоматического запуска при включении питания.

    7.Выходные разъёмы источника питания.

    8.USB-порт для зарядки (без функции чтения/ записи). Зарядка 5В/1А; Поддержка QC2.0, QC3.0, BC1.2, Apple, Huawei FCP, Samsung AFC, протокол быстрой зарядки 5 В, выход быстрой зарядки 9 В, максимальная мощность 12 Вт, при превышении максимальной мощности выход быстрой зарядки отключается.

    9.Кнопка переключения между числовым и графическим отображением.

    10.Кнопка настройки защиты от повышенного напряжения: установка параметров защиты от перенапряжения.

    11.Кнопка «Напряжение»: установка параметров выходного напряжения.

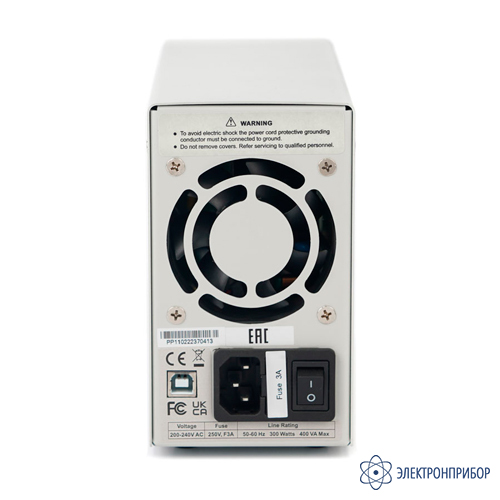

    Задняя панель.

    1.Вентиляционное отверстие.

    2.Кнопка питания: включение/выключение прибора.

    3.Предохранитель.

    4.Разъем питания переменного тока.

    5.USB Порт: управление прибором с помощью программного обеспечения ПК.

    Особенности прибора.

    Источник питания оснащён цветным ЖК дисплеем, на котором может отображаться информация в двух режимах: графическом и цифровом. Высококонтрастный и яркий дисплей позволяет комфортно работать с прибором и считывать показания. Блок питания имеет современный дизайн, а удобное расположение органов управления создают дополнительные удобство и комфорт в работе.



    Экран прибора позволяет одновременно отображать установленные и измеренные значения напряжения, тока, а также позволяет выводить на экран потребляемую мощность подключенной нагрузки. Указанная функция может быть весьма полезна при разработке электронных устройств, а также при их диагностике и ремонте.



    Источник питания оснащён USB-портом, что позволяет его подключать к ПК для более удобной работы.

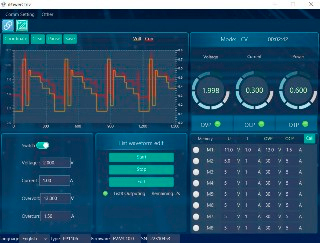

    Внешний вид окна ПО.

    Окно ПО управления можно разделить на несколько функциональных областей:

    • область отображения измеренных значений напряжения, силы тока и мощности;

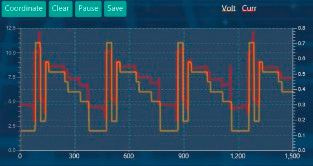

    • область отображения графика изменения во времени измеренных значений напряжения, силы тока и мощности;

    • область установки значений напряжения, силы тока, пороговых значений напряжения, силы тока;

    • область вызова преднастроек;

    • область редактирования выходного сигнала произвольной формы.

    ПО управления позволяет сохранять данные в формате Excel.

  • Технические характеристики источника питания 30 В, 10 А, 300 Вт VERDO PP1105:

    Параметр Значение
    VERDO PP1101 VERDO PP1102 VERDO PP1103 VERDO PP1104 VERDO PP1105 VERDO PP1106
    Диапазон напряжения, В 0 – 30 0 – 30 0 – 60 0 – 60 0 – 30 0 – 60
    Разрешение по напряжению, мВ 10 10 10 10 10 10
    Диапазон тока, А 0 – 5 0 – 10 0 – 10 0 – 5 0 – 10 0 – 10
    Разрешение по току, мА 1 1 1 1 1 1
    Погрешность установки и измерений напряжения ±(0,1%·U+20 мВ) ±(0,1%·U+20 мВ) ±(0,1%·U+10 мВ) ±(0,1%·U+20 мВ) ±(0,1%·U+20 мВ) ±(0,1%·U10 мВ)
    Погрешность установки и измерений тока ±(0,1%·I+20мА) ±(0,1%·I+20мА) ±(0,1%·I+20мА) ±(0,1%·I+20мА) ±(0,1%·I+20мА) ±(0,1%·I+20мА)
    Нестабильность напряжения при изменении силы тока в нагрузке, мВ ±30 ±30 ±30 ±30 ±30 ±30
    Нестабильность напряжения при изменении напряжения питания, мВ ±20 ±20 ±20 ±20 ±20 ±20
    Нестабильность силы тока при изменении напряжения на нагрузке, мА ±30 ±30 ±30 ±30 ±30 ±30
    Нестабильность силы тока при изменении напряжения питания, мА ±20 ±20 ±20 ±20 ±20 ±20
    Максимальный уровень пульсаций выходного напряжения (пик-пик, в полосе частот до 20 МГц), мВ 50 50 50 50 50 50
    Дополнительная температурная погрешность установки напряжения В/°С ±0,01%
    Дополнительная температурная погрешность установки силы тока, А/°С ±0,02%
    Максимальная выходная мощность, Вт 150 200 200 300 300 300
    Время отклика (время восстановления) 50%- 100% нагрузки ≤1мс
    Порог срабатывания защиты по перегреву 85°С
    Дисплей 2,8-дюймовый цветной ЖК-дисплей, 240 × 320 пикселей 65536 цветов
    Интерфейс USB, совместимый с протоколом SCPI
    USB-порт для зарядки внешних устройств зарядка 5V/1A Поддержка QC2.0, QC3.0, BC1.2, Apple, Huawei FCP, Samsung AFC протокол быстрой зарядки 5V, выход быстрой зарядки 9V, максимальная мощность составляет 12 Вт, сверх максимальной мощности будет отключен выход быстрой зарядки
    Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц 220 В ± 15% от 45 до 65 Гц
    Максимальная потребляемая мощность, Вт ≤ 600
    Потребляемый ток из сети в режиме холостого хода (без нагрузки), мА ≤150
    Максимальный потребляемый ток из сети в режиме полной нагрузки, А ≤2,8
    Габаритные размеры (длина×ширина×высота), мм 226 х 82 х 142
    Входной предохранитель 250  В, F5 A
    Масса, кг 1,5

  • Комплект поставки VERDO PP1105

    № Наименование Количество
    1 Источник питания 30 В, 10 А, 300 Вт VERDO PP1105 1

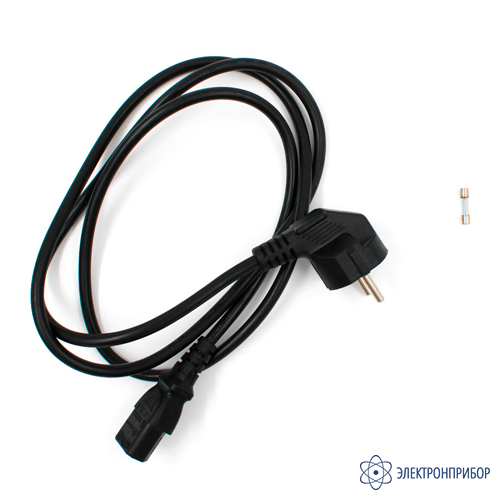

    2 Кабель питания 1
    3 CD-диск с программным обеспечением 1
    4 Плавкий предохранитель 1
    5 USB-кабель 1
    6 Руководство по эксплуатации 1
