АКИП-1196/1 — источник питания постоянного тока
Код товара: 82201-
Особенности источника питания постоянного тока АКИП-1196:
АКИП-1196 серия линейных, программируемых 4-х канальных источников питания (ИП). Источники предназначены для формирования стабильного выходного напряжения и тока с широкими пределами регулировки с целью использования в лабораторных и промышленных условиях для питания исследуемых устройств (ИУ).
Источники серии АКИП-1196 имеют две группы независимых выходных параметров: 2 основных регулируемых канала 30 В/ 5 А с режимами параллельного/ последовательного объединения (0-60 В/ 0-10 А) с автотрекингом каналов (Ведущий/Ведомый). Оснащены функциями постоянного напряжения (CV) и постоянного тока (CC) с режимами защиты от перенапряжения, перегрузки по току и перегрева. Так же имеются два дополнительных выхода, Кан3: 6 В/ 5 А и Кан 4 (фиксированный): 5 В/ 2 А. Выход канала 4 выполнен в виде USB разъема тип-А. Источник имеет прямоугольную ВАХ, выдает максимальную суммарную выходную мощность до 328 Вт.
Расширенные функции: воспроизведение составного выходного профиля (List), задержка/ Delay, отображение формы/ Monitor, меню схем запуска/Trigger, USB-логгер выходных параметров/ Recorder для автоматизации тестов и документирования данных. Обеспечивается точная регистрация переходных изменений напряжения питания и тока нагрузки (скорость выборки 8 кВыб/с). Время отработки по интерфейсу команды изменения параметра <10 мс.

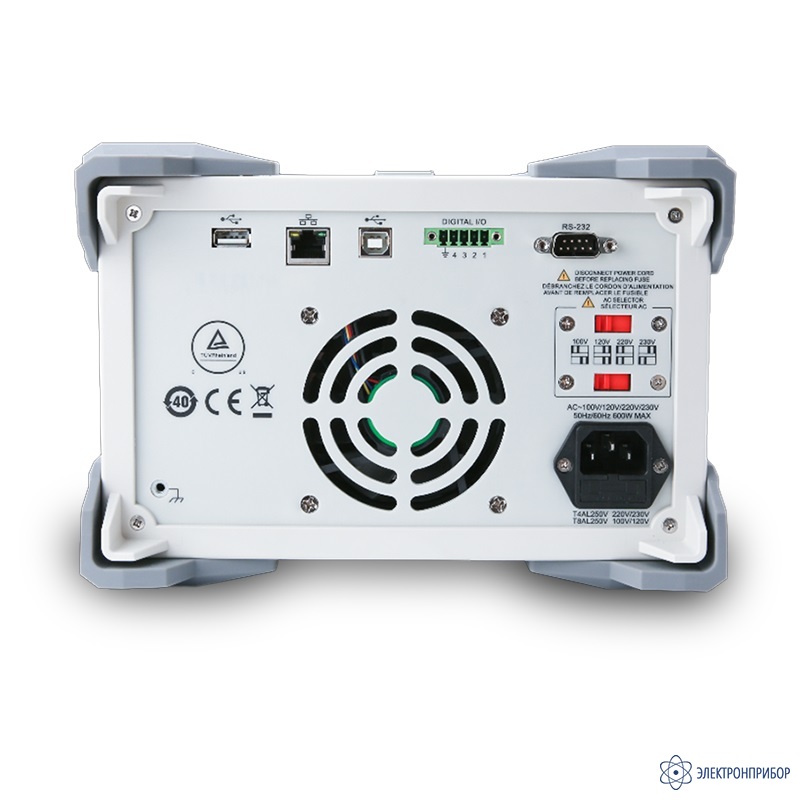

На задней панели также расположены интерфейсы RS232, USB, LAN и порт аналогового программирования I/O.
Особенности источника питания постоянного тока АКИП-1196:
- число выходов: 4 независимых, изолированных канала;
- Кан 1/2: напряжение до 30 В, ток до 5 А;
- Кан 3: до 6 В/ 3 А;
- Кан 4: до 5 В/ 2 А – USB тип-A выход;
- дискретность установки: 1 мВ/ 1 мА - АКИП-1196/1, 10 мВ/ 1 мА - АКИП-1196/2;
- максимальная выходная мощность: 328 Вт;
- режимы стабилизации тока и напряжения (CC/ CV);
- внутреннее объединение Кан1/ Кан2 (последовательно, параллельно);
- автотрекинг каналов Кан1/ Кан2 (отслеживание «Ведущий/ Ведомый»);
- низкий уровень шумов и пульсаций (< 350 мкВскз; <2 мАскз);
- одновременная индикация выходного напряжения/ тока/ мощности;
- защита от перенапряжения, перегрузки по току и перегрева (OVP/ OCP/ OTP);
- интеллектуальное управление вентилятором охлаждения;
- интерфейсы: RS232, LAN, USB для удаленного управления;
- поддержка SCPI команд дистанционного управления;
- внешнее программирование с помощью Digital I/O;
- возможность блокировки кнопок передней панели для исключения неправомерного доступа к изменению настроек;
- внутренняя память: 10 профилей/ 10 файлов списка/ 10 установок задержки;
- цветной ЖК- дисплей (вольтметр до 5 разрядов, амперметр 4 разряда);
- высота корпуса 3U, ширина ½ 19” стойки.
-
Технические характеристики источника питания постоянного тока АКИП-1196/1:
Параметр Значение АКИП-1196/1 АКИП-1196/2 Установка выходных параметров (Uвых, Iвых) Число выходных каналов 4 Диапазон напряжения Кан1/ Кан2 0…30 В Диапазон тока Кан1/ Кан2 0…5 А Диапазон Uвых/ Iвых Кан 3 0..6 В/ 0..3 А Диапазон Uвых/ Iвых Кан 4 5 В (±0,25 В)/ 2 А Выходная мощность 328 Вт Дискретность установки* 1 мВ/ 1 мА 10 мВ/ 1 мА Погрешность установки (program.) Uвых ±0,03% + 10 мВ ±0,3% + 20 мВ Iвых ±0,2% + 5 мА Погрешность измерения (readback) Uвых ±0,03% + 10 мВ ±0,1% + 20 мВ Iвых ±0,15% + 5 мА Время установления не более 50 мкс (при изменении нагрузки на 50 %, минимальная нагрузка 0,5 А) Стабилизация напряжения (CV) Нестабильность при изменении напряжения питания ±0,01% + 2 мВ Нестабильность при изменении тока нагрузки ±0,01% + 2 мВ Уровень пульсаций (5 Гц … 1 МГц) < 350 мкВскз /2 мВп-п Стабилизация тока (CC) Нестабильность при изменении напряжения питания ±0,01% + 250 мкА Нестабильность при изменении тока нагрузки ±0,01% + 250 мкА Уровень пульсаций ≤ 2 мАскз Параллельное объединение каналов (Кан1/Кан2) Нестабильность при изменении напряжения питания ±0,01% + 2 мВ Нестабильность при изменении тока нагрузки ±0,01% + 2 мВ Последовательное объединение каналов (Кан1/Кан2) Нестабильность при изменении напряжения питания ±0,01% + 2 мВ Нестабильность при изменении тока нагрузки ±0,01% + 2 мВ Скорость нарастания/спада напряжения КАН1/КАН2 Без нагрузки: нарастание < 30 мс; спад < 400 мс
Полна нагрузка: нарастание < 50 мс; спад < 45 мсКАН3 Без нагрузки: нарастание < 13 мс; спад < 100 мс
Полна нагрузка: нарастание < 15 мс; спад < 22 мсТемпературный коэффициент на °С КАН1/КАН2 Напряжение: 0,01% + 5 мВ
Ток: 0,01% + 2 мАКАН3 Напряжение: 0,01% + 2 мВ
Ток: 0,01% + 2 мАОбщие данные Экран TFT-дисплей, цветной, диагональ 10,92 см Формат индикации Напряжение 5 разрядов 4 разряда Ток 4 разряда 4 разряда Внутренняя память (запись/ вызов) по 10 ячеек в каждой группе: «настройки»/ «файлы списка»/ «уставки задержки» Интерфейс RS232, LAN, USB порт аналогового программирования (I/O) Напряжение питания 100/ 120В, 220/ 230 В ± 10 %, 50/60 Гц
Потребляемая мощность, не более 600 ВтУсловия эксплуатации 0…40 ºС, относительная влажность ≤ 80 % Габаритные размеры (Ш х В х Г) 355 х 168 х 240 мм Масса 10,2 кг -
Комплект поставки АКИП-1196/1
№ Наименование Количество 1 Источник питания постоянного тока АКИП-1196/1 1 -
