PSB7 1800L, PSB71800L

Источники питания

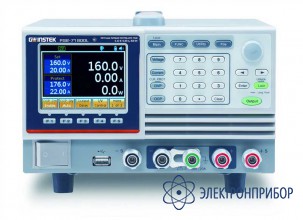

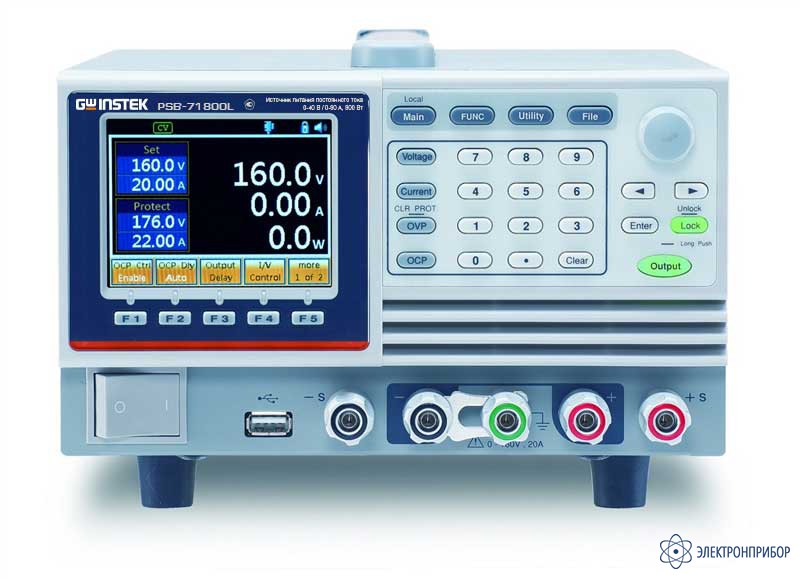

PSB7 1800L — программируемый импульсный источник питания постоянного тока

Код товара: 44684
  • 74886-19

    • Гарантия

      1 год

    • Госреестр СИ РФ

      74886-19 до 23.04.2024

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Описание программируемого импульсного источника питания постоянного тока PSB7 1800L:

    • 4 модели: выходное напряжение до 160 В, выходной ток до 80 А, макс. мощность до 800 Вт;
    • Функция «Мультидиапазон» (нелинейная ВАХ для достижения максимальной мощности, режим фиксированной мощности);
    • Режим стабилизации тока и напряжения;
    • Последовательное (до 2-х) и параллельное (до 4-х) соединение источников для увеличения вых. мощности;
    • Защита от перегрузки по току, от напряжения, защита от перегрева, от низкого входного напряжения;
    • Режим формирования последовательности Uвых (редактирование на ПК);
    • Четырехпроводное подключение нагрузки для компенсации падения напряжения на проводах;
    • Цветной ЖК-дисплей;
    • Аналоговый выход для программирования и мониторинга;
    • Интерфейсы: USB, LAN, GPIB (Опция).

  • Технические характеристики программируемого импульсного источника питания постоянного тока PSB7 1800L:

    Параметр Значение
    Стабилизация напряжения (CV)
    U Вых 0 ~ 40 B
    I Вых 0 ~ 80 A
    P Вых 800 Вт
    Нестабильность:
    -при изменении U питания
    -при изменении I нагрузки
    23 мВ
    25 мВ
    Уровень пульсаций 60 мВпик-пик / 7 мВскз
    Время нарастания (с нагрузкой и без нагрузки) 100 мс
    Время спада (с нагрузкой и без нагрузки) 150 / 1200 мс
    Время установления 1 мс (с нагрузкой от 50 до 100 %)
    Стабилизация тока (CC)
    Нестабильность:
    -при изменении U питания
    -при изменении I нагрузки
    85 мА
    85 мА
    Уровень пульсаций 160 мАскз
    Цифровой индикатор
    Погрешность измерения напряжения ± (0,1% + 20 мВ)
    Погрешность измерения тока ± (0,1% + 40 мА)
    Дистанционное управление
    Интерфейс Стандартные: USB, LAN; опциональный: GPIB
    Интерфейс аналогового ДУ Программирование внешним напряжением и сопротивлением/ мониторинг
    Синхронизация Вход/ выход внешнего сигнала запуска (BNC)
    Общие данные
    Напряжение питания 1-фаза, 100~240 В, 50~60 Гц
    Дисплей Цветной ЖК-дисплей, диагональ 9 см
    Потребляемая мощность 550 ВА
    Рабочие условия 0…40 °C, Влажность: ≤ 80 %
    Условия хранения -20…60 °С, Влажность: ≤ 80 %
    Габаритные размеры (ВхШхГ) 214 x 124 x 350 мм
    Масса 5,2 кг

  • Комплект поставки PSB7 1800L

    № Наименование Количество
    1 Программируемый импульсный источник питания постоянного тока PSB7 1800L 1
    2 Кабель питания 1
    3 Кабель USB 1
    4 Набор крепежных винтов 1
    5 Шайб и гаек 1
    6 Защитная крышка 1
