GPS-73303A, GPS 73303 A, GPS73303A

Источники питания

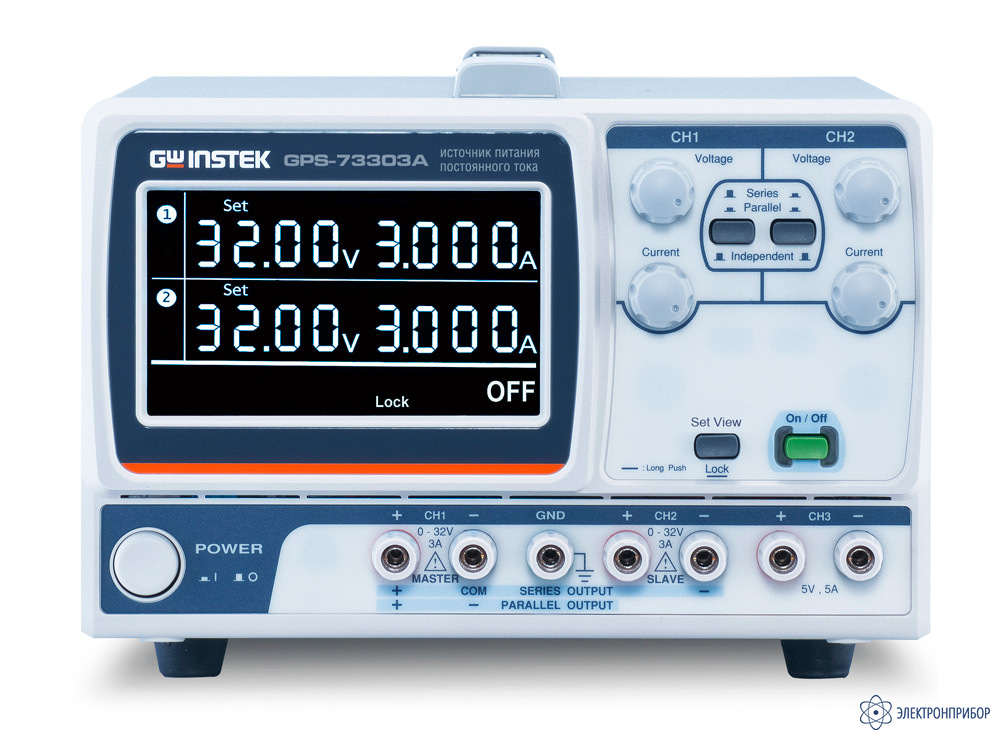

GPS-73303A — источник питания постоянного тока

Код товара: 38513
  • 68671-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68671-17 до 18.09.2027

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности источника питания постоянного тока GPS-73303A:

    • 2 независимых изолированных регулируемых канала 32 В / 3 А для всех моделей
    • Нестабильность от 0,01 %; пульсации 1 мВ ср. кв., 3 мА ср. кв.
    • Дискретность индикации: 10 мВ; 1 мА
    • Режимы стабилизации тока и напряжения
    • Последовательное и параллельное соединение основных каналов; автотрекинг; 2-х полярный выход
    • Аналоговое управление включения выхода
    • Защита от перегрузки и переполюсовки
    • Электронное отключение нагрузки
    • Монохромный ЖК-дисплей (4 разрядные индикаторы тока и напряжения)
    • Малошумящий вентилятор охлаждения с терморегулировкой

  • Технические характеристики источника питания постоянного тока GPS-73303A:

    Модель Независимый режим Последовательное соединение Параллельное соединение
    Канал 1 Канал 2 Канал 3 Канал 4 Каналы 1 и 2 Каналы 1 и 2
    Тип - изолированные выходы -
    GPS-72303A 0…32 В
    0…3 А    		 0…32 В
    0…3 А    		 - - 0…64 В
    0…3 А    		 0…32 В
    0…6 А
    GPS-73303A 0…32 В
    0…3 А    		 0…32 В
    0…3 А    		 1,8/ 2,5/ 3,3/ 5 В 0…5 А - 0…64 В
    0…3 А    		 0…32 В
    0…6 А
    GPS-74303A 0…32 В
    0…3 А    		 0…32 В
    0…3 А    		 0…5 В
    0…1 А    		 0…15 В 0…1 А 0…64 В
    0…3 А    		 0…32 В
    0…6 А

    Характеристики Параметры Значения
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (КАНАЛ 1,2,3,4 КРОМЕ КАНАЛА 3 GPS-73303A) Нестабильность При изменении напряжения питания: ≤ (0,01 % + 3 мВ )
    При изменении тока нагрузки: ≤ (0,01 % + 3 мВ) при номинальном токе ≤ 3 А; ≤ (0,02 % + 5 мВ) при номинальном токе > 3 А
    Пульсации (5 Гц...1 МГц) ≤ 1 мВ ср .кв
    Время установления ≤ 100 мкс (50 %-изменение нагрузки, мин. ток 0,5 А)
    СТАБИЛИЗАЦИЯ ТОКА (КАНАЛ 1,2,3,4 КРОМЕ КАНАЛА 3 GPS-73303A) Нестабильность При изменении напряжения питания: ≤ (0,2 % + 3 мА )
    При изменении напряжения на нагрузке: ≤ (0,2 % + 3 мА)
    Пульсации (5 Гц...1 МГц) ≤ 3 мA ср .кв
    АВТОТРЕКИНГ (КАНАЛ 1; КАНАЛ 2) Погрешность трекинга ≤ (0,1 % + 10 мВ) без нагрузки, от показаний ведущего источника;
    ≤ 100 мВ с нагрузкой
    Погрешность при параллельном соединении При изменении напряжения питания: ≤ (0,01 % + 3 мВ )
    При изменении тока нагрузки: ≤ (0,01 % + 3 мВ) при номинальном токе ≤ 3 А; ≤ (0,02 % + 5 мВ) при номинальном токе > 3 А
    Погрешность при последовательном соединении При изменении напряжения питания: ≤ (0,01 % + 5 мВ )
    При изменении тока нагрузки: ≤ 100 мВ
    КАНАЛ 3 (GPS-73303A) Нестабильность При изменении напряжения питания: ≤ 3 мВ
    При изменении тока нагрузки: ≤ 5 мВ
    Пульсации (5 Гц...1 МГц) ≤ 1 мA ср .кв
    Погрешность установки выходного напряжения ± 5 % от показания
    ЦИФРОВОЙ ИНДИКАТОР Формат индикации 4,3 ״ монохромный ЖК-дисплей, 4 разряда
    Дискретность индикации 10 мВ, 1 мА
    Погрешность установки и индикации напряжения ± (0,1 % + 30 мВ)
    Погрешность установки и индикации тока ± (0,3 % + 6 мА)
    ИЗОЛЯЦИЯ Корпус - выход ≥ 20 МОм (напряжение испытания 500 В пост.)
    Корпус - сеть ≥ 30 МОм (напряжение испытания 500 В пост.)
    ОБЩИЕ ДАННЫЕ Напряжение питания 100 / 120 / 220 В (  10 %) / 230 В (+ 10 %, - 6 %), 50 / 60 Гц
    Габаритные размеры 210 x 155 x 306 мм
    Масса 7 кг

  • Комплект поставки GPS-73303A

    № Наименование Количество
    1 Источник питания постоянного тока GPS-73303A 1
    2 Соединительные провода 3
    3 Шнур питания 1

  • Файлы для GPS-73303A

Файлы для GPS-73303A
