GPP-73060 — источник питания

Код товара: 61907
  • 2-3 дня

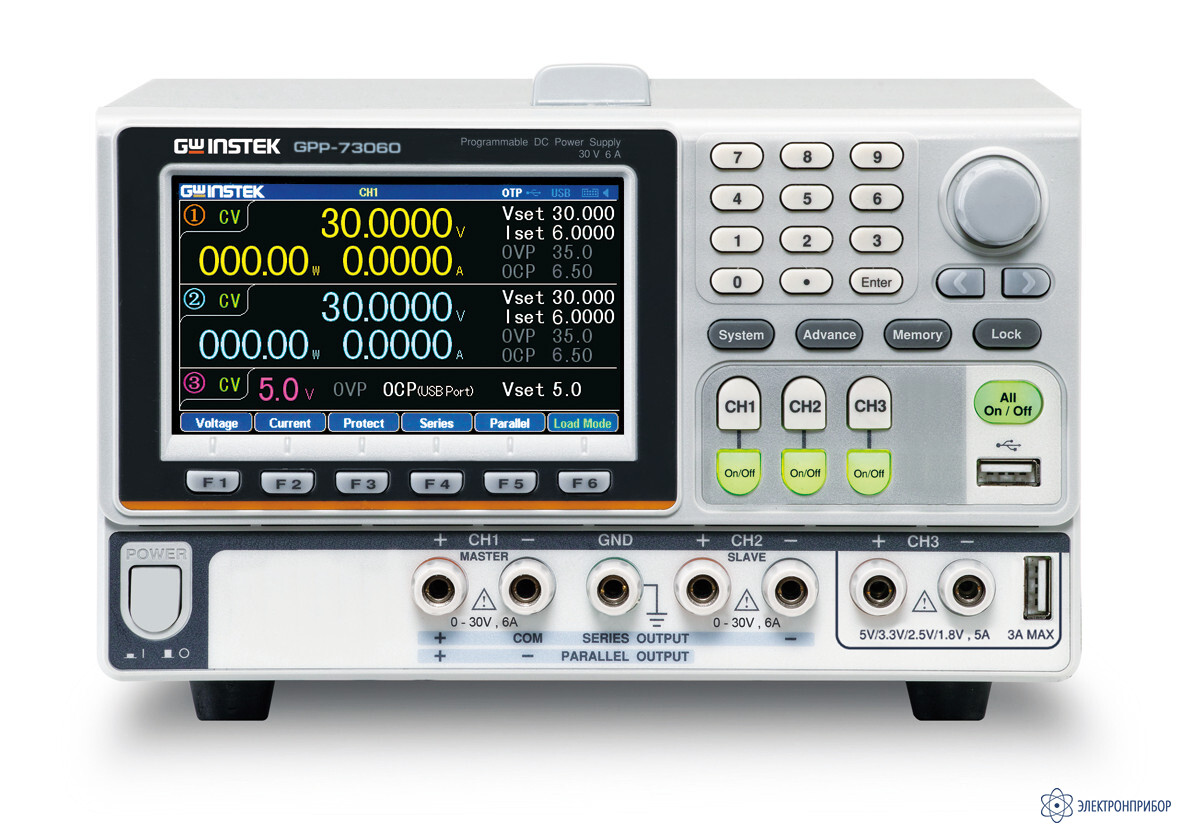

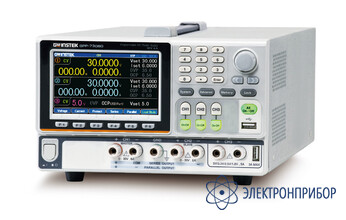

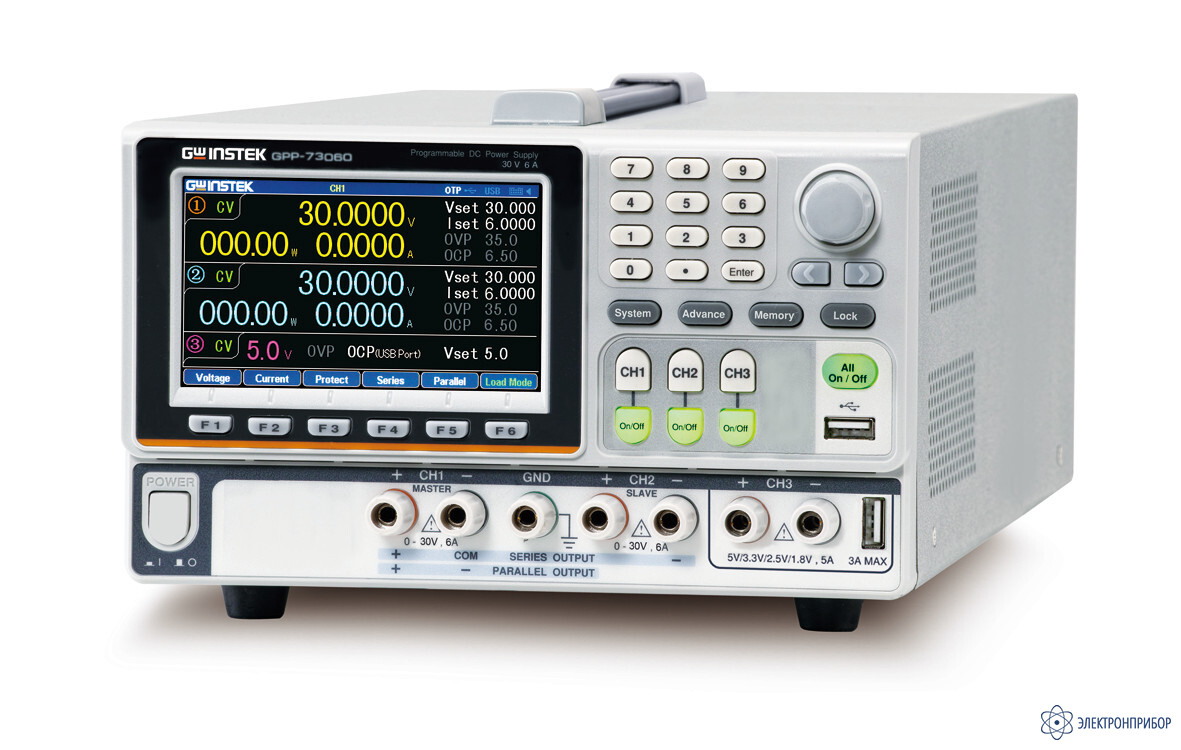

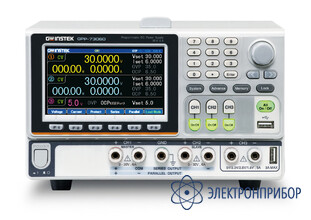

    Источник питания GPP-73060 Источник питания GPP-73060
    Является модификацией GPP-73060

    Особенности источника питания GPP-73060:

    • Число выходов: 3;
    • Нестабильность от 0,01 %; пульсации 350 мкВ ср.кв., 2 мА ср.кв.;
    • Дискретность индикации: 0,1 мВ; 0,1 мА;
    • Режимы стабилизации тока напряжения, сопротивления;
    • Функция поглощения мощности до 50 Вт (CV, CC, CR -): режим программируемой электронной нагрузки/ Load;
    • Последовательное и параллельное соединение первого и второго канала; автотрекинг; 2-х полярный выход;
    • Память для записи последовательностей, задержек, настроек регистратора;
    • Встроенные 8 шаблонов выходного сигнала;
    • Аналоговое управление включения выхода (I/O);
    • Защита от перегрузки и переполюсовки, перегрева;
    • Индивидуальные клавиши электронного отключения выхода;
    • Цветной ЖК-дисплей (6 разрдные индикаторы тока и напряжения);
    • Малошумящий вентилятор охлаждения с терморегулировкой;
    • Интерфейсы: LAN, USB, RS-232 (стандартно);
    • Опционально интерфейс: GPIB только модели GPP-73060 GPIB и GPP-76030 GPIB (заводская установка);
    • Опция GRA-437: комплект для монтажа в 19'' стойку, высота 3U.

  • Сравнительная таблица источников питания серии GPP-7хххх:

    Модель Независимый режим Последовательное соединение Паралельное соединение
    Канал 1 Канал 2 Канал 3 Канал 1, 2 Канал 1, 2
    GPP-73060, GPP-73060 GPIB 0…30 В  0…6 А 0…30 В 0…6 А 1.8V/2.5V/3.3V/5V 5A (USB 5 В, 3 А) 0…60 В 0…6 А 0…30 В 0…12 А
    GPP-76030, GPP-76030 GPIB 0…60 В 0…3 А 0…60 В 0…3 А 1.8V/2.5V/3.3V/5V 5A (USB 5 В, 3 А 0…120 В 0…3 А 0…60 В 0…6 А

    Технические характеристики источника питания GPP-73060:

    Параметр Значение
    Режим источника питания
    Стабилизация напряжения (Канал 1, 2)
    Нестабильность При изменении напряжения питания: £ (0,01 % + 3 мВ ) При изменении тока нагрузки: £ (0,01 % + 3 мВ) при номинальном токе £ 3 А; £ (0,02 % + 5 мВ) при номинальном токе > 3 А
    Пульсации (5 Гц…1 МГц) £ 1 мВср.кв
    Время установления £ 100 мкс (50 %-изменение нагрузки, мин. ток 0,5 А)
    Стабилизация тока (Канал 1, 2)
    Нестабильность При изменении напряжения питания: £ (0,2 % + 3 мА ) При изменении напряжения на нагрузке: £ (0,2 % + 3 мА)
    Пульсации (5 Гц…1 МГц) £ 3 мАср.кв
    Автотрекинг (Канал 1, 2)
    Погрешность трекинга £ (0,1 % + 10 мВ) без нагрузки, от показаний ведущего источника; £ 100 мВ с нагрузкой
    Погрешность при параллельном соединении При изменении напряжения питания: £ (0,01 % + 3 мВ ) При изменении тока нагрузки: £ (0,01 % + 3 мВ) при номинальном токе £ 3 А; £ (0,02 % + 5 мВ) при номинальном токе > 3 А
    Погрешность при последовательном соединении При изменении напряжения питания: £ (0,01 % + 5 мВ ) При изменении тока нагрузки: £ 100 мВ
    Канал 3
    Нестабильность При изменении напряжения питания: £ 3 мВ При изменении тока нагрузки: £ 5 мВ
    Пульсации (5 Гц…1 МГц) 2 мВср.кв
    Режим электронной нагрузки (LOAD)
    Входные параметры
    Напряжение на нагрузке 1…32 В (GPP-73060, GPP-73060 GPIB) 1…62 В (GPP-76030, GPP-76030 GPIB )
    Ток в нагрузке 0…6,2 A (GPP-73060, GPP-73060 GPIB)  0…3,2 A (GPP-76030, GPP-76030 GPIB )
    Потребляемая мощность 0…50 Вт
    Режим стабилизации напряжения (CV)
    Диапазон установки (Кан 1, Кан 2) 1,5…32 В (GPP-73060, GPP-73060 GPIB)  1.5…62 В (GPP-76030, GPP-76030 GPIB )
    Погрешность установки ±(0,1%*Uуст+30 мВ)
    Дискретность установки 10 мВ
    Режим стабилизации тока (CC)
    Диапазон установки (Кан 1, Кан 2) 0…6,2 A (GPP-73060, GPP-73060 GPIB) 0…3,2 A (GPP-76030, GPP-76030 GPIB )
    Погрешность установки ±(0,3%*Iуст+10 мА)
    Дискретность установки 1 мА
    Режим стабилизации электрического сопротивления (CR)
    Диапазон установки (Кан 1, Кан 2) 1 Ом…1 кОм
    Погрешность установки ±(3%*Rуст+1 Ом), при U≥0,1 В, I≥0,1 А
    Дискретность установки 1 Ом
    Общие данные
    Цифровой индикатор
    Формат индикации цветной ЖКИ, максимум 6 разрядов
    Дискретность индикации 0,1 мВ, 0,1 мА
    Погрешность установки и индикации напряжения ± (0,03 % + 10 мВ)
    Погрешность установки и индикации тока ± (0,03 % + 10 мА)
    Изоляция
    Корпус - выход ³ 20 МОм (напряжение испытания 500 В пост.)
    Корпус - сеть ³ 30 МОм (напряжение испытания 500 В пост.)
    Общие данные
    Интерфейс (стандартно) RS-232, USB, LAN, Ext I/O (дополнительный интерфейс: «GPIB» только модели GPP-73060 GPIB и GPP-76030 GPIB - заводская установка)
    Индикатор Графический цветной ЖК-дисплей (TFT), диагональ 11см, («вольтметр/V»-5 разрядов; «амперметр/A» -6 разрядов), до 7 типов форматов отображения
    Напряжение питания 100 / 120 / 220 В / 230 В (+ 10), 50 / 60 Гц 900 ВА, 680 Вт
    Габаритные размеры 213 х 145 х 312 мм
    Масса 10 кг

  • Комплект поставки GPP-73060

    № Наименование Количество
    1 Источник питания GPP-73060 1
