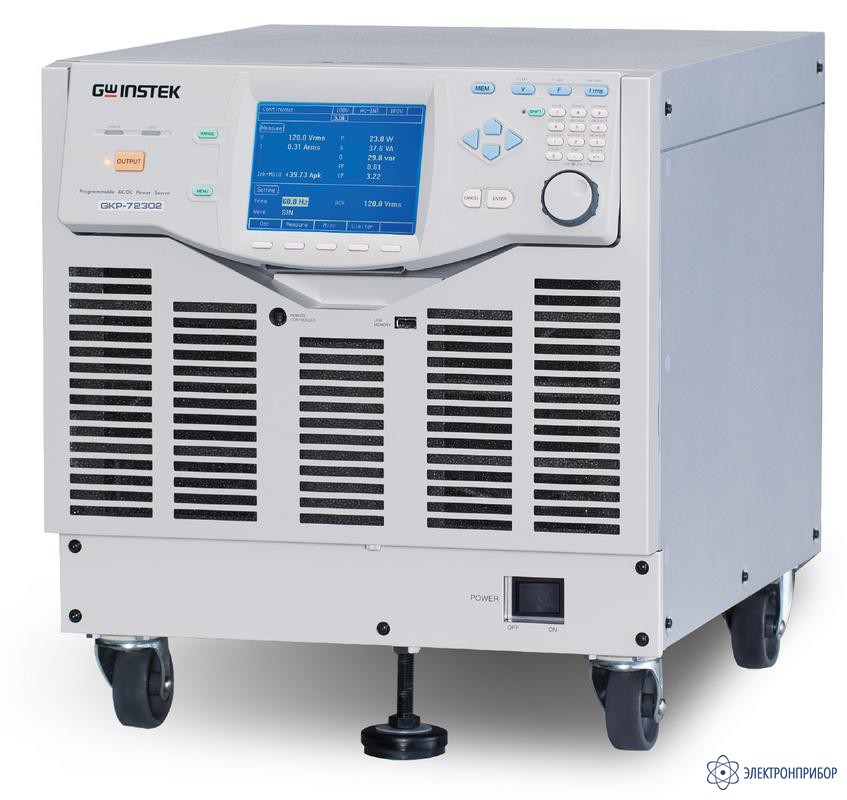

GKP-72302 — источник питания постоянного и переменного напряжения программируемый

Код товара: 44669
  • 63133-16

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      63133-16

    • Производитель

      GW Instek, Тайвань

    Особенности источника питания постоянного и переменного напряжения программируемый GKP-72302:

    • «3 в 1»: прецизионный источник постоянного и переменного 1 Ф напряжения (DC/АС), многофункциональный измеритель-анализатор напряжения и параметров нагрузки;
    • U вых: постоянное до ±440 В; переменное до 310 Вскз / 880 Впик-пик (частота 1…550 Гц);
    • Выходная мощность до 3000 ВА, широкий диапазон установки выходных параметров (напряжение, частота, фаза);
    • Установка ограничения по току (current limiting) до 126 А (пик.) с разрешением 0,1 А;
    • Измерение: напряжения, силы тока, мощности (активная, реактивная, полная), частоты, коэфф. мощности (Pf), пик фактора (Сf), гармоник тока (до 40-й);
    • Возможность формирования выходного напряжения в форме: прерывания, перенапряжения, провал, отклонение;
    • Напряжение произвольной формы (СПФ): свипирование (нарастание/спад с заданной крутизной), изменение коэфф. амплитуды;
    • Запись в память 30 профилей, формирование тестовых последовательностей (до 255 шагов);
    • Редактирование и запись до 16 сигналов произвольных форм Uвых (на длине 4096 точек), 3 типа сигнала модифицированный синус;
    • Широкое меню функционирования и синхронизации: внутренняя, внеш. источником (Ext Sinc), внутр.+ внеш., синхронный режим;
    • Защита от перегрузки по току и от перегрева;
    • Режим измерения пускового тока (Inrush Current);
    • Большой высококонтрастный ЖК-дисплей (диагональ 14,5 см);
    • Одновременная индикация 3-х параметров (U/ I/ P);
    • Подкатная конструкция, высокая удельная мощность;
    • Интерфейсы: RS-232, USB (TMC), GPIB;
    • Внешнее аналоговое управление (I/O).

  • Технические характеристики источника питания постоянного и переменного напряжения программируемый GKP-72302:

    Параметры Шкала «100В» Шкала «200 В»
    Режим переменного напряжения (VAC)
    0,1…155 В 0,1…310 В
    Диапазон напряжений (п-п) 0,1…440 В   (произв. ф.) 0,1…880 В   (произв. ф.)
    Разрешение 0,1 В 0,1 В
    Погрешность установки ± (0,5 %+0,6 В) ± (0,5 %+1,2 В)
    Пределы выходных токов 30 Аскз 15 Аскз
    Диапазон частот (f) 1,0…550,0 Гц
    Разрешение 0,1 Гц
    Погрешность установки f ± 0,01 %
    КНИ < 0,5 %
    Нестабильность U выход:
    - при изменении тока нагрузки  - при изменении U питания
    ≤ ±0,15 В (для U постоянное);
    ≤ ±0,5 В (4…550 Гц)    		 ≤ ±0,3 В (для U постоянное);
    ≤ ±1 В (4…550 Гц)
    ≤ ±0,15 %
    Максимальная вых. мощность 3000 ВА
    Режим постоянного напряжения (VDC)
    Диапазон напряжений Шкала «100В» Шкала «200 В»
    0,1…±220 В 0,1…±440 В
    Разрешение 0,1 В 0,1В
    Погрешность установки ± (1 %+0,6 В) ± (1 %+1,2 В)
    Максимальный ток 30 А 15 А
    Максимальная вых. мощность 3000 Вт
    Пиковое значение тока Шкала «100В» Шкала «200 В»
    120 Апик 60 Апик
    Выходная частота (частотомер)
    Диапазон измерений 1…550 Гц
    Разрешение 0,1 Гц
    Погрешность измерения ± 0,01 %
    Переменное и постоянное выходное напряжение (Вольтметр)
    Предел измерения Шкала «100В» Шкала «200 В»
    250 Вскз 500 Вскз
    Разрешение 0,1 Вскз
    Погрешность измерения (40…550 Гц) ±(0,7 %+0,9 В) ±(0,7 %+1,8 В)
    Переменный и постоянный Выходной ток (Амперметр)
    Предел  измерения 40 Аскз/ ± 40 А 20 Аскз/ ± 20 А
    Разрешение 0,01 А
    Погрешность измерения Для переменного тока (40…550 Гц):
    ±(0,7 %+0,08 А) ±(0,7 %+0,04 А)
    Для постоянного тока:
    ±(0,5 %+0,08 А) ±(0,5 %+0,04 А)
    Выходная мощность (Ваттметр)
    Пределы измерений 3600 Вт/ 4500 ВА/ 4500 ВАР
    Разрешение 0,1/ 1 Вт/ ВА/ ВАР
    Погрешность измерения ±(1 %+1,5 Вт)
    Измеритель коэффициента мощности (Pf)
    Диапазон измерений 0,00…1,00
    Разрешение 0,01
    Измеритель пик-фактора нагрузки (Сf)
    Диапазон измерений 0,00…50,00
    Разрешение 0,01
    Измеритель гармоник тока
    Максимальное число гармоник До 40-й включительно
    Предел  измерения 40/ 20 А (полная шкала за 100%)
    Разрешение 0,01 А  (0,1%)
    Измеритель частоты внешней синхронизации (Ex. sync)
    Диапазон измерений 38…525 Гц
    Разрешение 0,1 Гц
    Фаза при включенном выходе
    Диапазон измерений 0,0…359,9°
    Разрешение 0,1°
    Редактирование U вых
    Длина профиля До 255 шагов
    Длительность шага 1 мс…999,9999 с
    Состояния шага Новое значение, поддержание, качание (нарастание/ спад)
    Число переходов (скачков) 1…999 или непрерывное воспроизведение
    Задаваемые параметры DC/AC (тип); частота; форма; вид синхронизации
    Программирование СПФ 16 ячеек (Arb1…Arb16);  при помощи внешнего ПК
    Длина СПФ 4096
    Разрядность ЦАП 16 бит
    Общие данные
    Память настроек 30 профилей
    Дисплей ЖК-дисплей (диагональ 14,5 см)
    Напряжение питания 100…230 В ±10 %, 50 / 60Гц
    Потребляемая мощность 4,5 кВА (макс.)
    Интерфейс USB(TMC), RS-232, GPIB
    Габаритные размеры 430 × 398 × 562 мм
    Масса 50 кг

  • Комплект поставки GKP-72302

    № Наименование Количество
    1 Источник питания постоянного и переменного напряжения программируемый GKP-72302 1
    2 Шнур питания 1
    3 Руководство по эксплуатации 1
