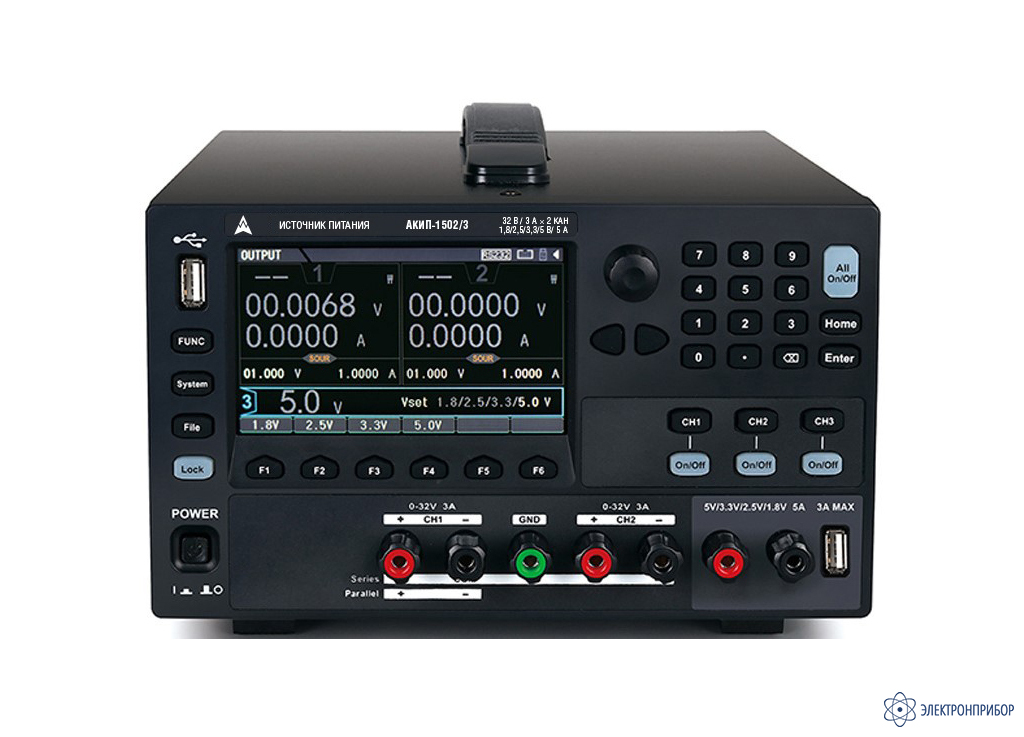

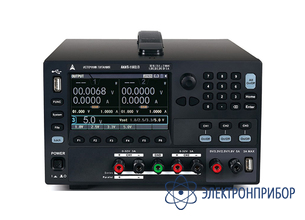

АКИП-1502/3 источник питания

Код товара: 86433
  • 99534-26
    Является модификацией АКИП-1502

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      99534-26 до 02.10.2031

    • Производитель

      АКИП

    Назначение источника питания АКИП-1502:

    Приборы АКИП-1502 предназначены для воспроизведения напряжения и силы постоянного тока в режиме источника питания и для установки стабилизированных значений напряжения или силы постоянного тока в режиме электронной нагрузки постоянного тока.

    Принцип действия в режиме источника питания основан на трансформаторной схеме преобразования напряжения. В режиме электронной нагрузки формирование сопротивления осуществляется коммутацией матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами обеспечивает встроенный микроконтроллер.

    Варианты исполнения источника питания АКИП-1502:

    Серия линейных программируемых источников питания постоянного тока АКИП-1502 выпускается в четырёх модификациях с числом выходных каналов от одного до четырёх при едином конструктиве:

    • АКИП-1502/1 - одноканальный источник питания;
    • АКИП-1502/2 - двухканальный источник питания;
    • АКИП-1502/3 - трехканальный источник питания;
    • АКИП-1502/4 - четырехканальный источник питания.

    Особенности источника питания АКИП-1502:

    • режимы стабилизации напряжения, тока и сопротивления;
    • функция поглощения мощности (CV, CC, CR — до 100 Вт в зависимости от модели): режим программируемой электронной нагрузки (Load);
    • последовательное и параллельное объединение первого и второго канала; максимальное напряжение до 64 В при последовательном объединении;
    • работа по программе из внутренней памяти — 100 шагов;
    • функция таймера — 0,1...360 000 с;
    • запись параметров состояния на USB-накопитель в реальном времени — до 1000 строк с интервалом 0,1...100 с;
    • защита от перегрузки, переполюсовки и перегрева;
    • дискретность установки 1 мВ/0,1 мА; дискретность измерения 0,1 мВ/0,1 мА;
    • уровень пульсаций в режиме стабилизации напряжения (до 5 МГц) — не более 1 мВ СКЗ;
    • дополнительная погрешность при объединении каналов: ±(0,01% + 5 мВ) — последовательное; ±(0,01% + 3 мА) — параллельное;
    • режим стабилизации сопротивления (CR): 1 Ом...1 кОм, дискретность 1 Ом, погрешность установки ±(3% + 1 Ом);
    • режим стабилизации мощности (CW): 0...50 Вт (0...100 Вт у АКИП-1502/1), дискретность 0,01 Вт, погрешность установки ±(0,3% + 1 Вт).

    Области применения источника питания АКИП-1502:

    Источники серии АКИП-1502 применяются в составе поверочных и испытательных стендов, в лабораториях радиоэлектроники и метрологии, на участках разработки и производства электроники — там, где требуется воспроизведение и измерение напряжения и силы постоянного тока в нормированных метрологических характеристиках, а также поглощение мощности в режиме электронной нагрузки.

  • Сравнительные характеристики источников питания серии АКИП-1502:

    Модель Канал 1 Канал 2 Канал 3 Канал 4 Мощность
    Кан 1 / Кан 2
    АКИП-1502/1 0...32 В
    0...6 А    		 - - - 192 Вт
    АКИП-1502/2 0...32 В
    0...3 А    		 0...32 В
    0...3 А    		 - - 96 Вт / 96 Вт
    АКИП-1502/3 0...32 В
    0...3 А    		 0...32 В
    0...3 А    		 1,8 В / 2,5 В / 3,3 В / 5 В
    3 А    		 - 96 Вт / 96 Вт
    АКИП-1502/4 0...32 В
    0...3 А    		 0...32 В
    0...3 А    		 0...5 В
    0...1 А    		 0...15 В
    0...1 А    		 96 Вт / 96 Вт

    Технические характеристики источника питания АКИП-1502:

    Параметр Значение
    РЕЖИМ ИСТОЧНИКА ПИТАНИЯ
    Установка выходных параметров
    Дискретность установки 1 мВ / 0,1 мА
    Дискретность измерения 0,1 мВ / 0,1 мА
    Погрешность установки напряжения (кроме канала 3 АКИП-1502/3) ±(0,03% + 10 мВ)
    Дополнительная погрешность при объединении каналов ±(0,01% + 5 мВ) при последовательном объединении
    ±(0,01% + 3 мВ) при параллельном объединении
    Погрешность установки тока ±(0,3% + 10 мА)
    Стабилизация напряжения / CV
    Нестабильность ±(0,006% + 3 мВ) при измерении напряжения питания
    ±(0,006% + 3 мВ) при измерении тока нагрузки
    Уровень пульсаций (до 5 МГц) ≤ 1 мВ скз
    Стабилизация тока / CC
    Нестабильность ±(0,01% + 3 мА) при измерении напряжения питания
    ±(0,01% + 3 мА) при измерении напряжения нагрузки
    РЕЖИМ ЭЛЕКТРОННОЙ НАГРУЗКИ
    Режим стабилизации напряжения (CV)
    Диапазон установки (Кан 1, Кан 2) 1 В...32 В
    Дискретность установки 10 мВ
    Погрешность установки ±(0,1% + 30 мВ)
    Режим стабилизации силы тока (CC)
    Диапазон установки (Кан 1, Кан 2) 0...3 А
    0...6,2 А – АКИП-1502/1
    Дискретность установки 1 мА
    Погрешность установки ±(0,3% + 10 мА)
    Режим стабилизации электрического сопротивления (CR)
    Диапазон установки (Кан 1, Кан 2) 1 Ом...1 кОм
    Дискретность установки 1 Ом
    Погрешность установки ±(3% + 1 Ом)
    Режим стабилизации электрической мощности (CW)
    Диапазон установки (Кан 1, Кан 2) 0...50 Вт
    0...100 Вт – АКИП-1502/1
    Дискретность установки 0,01 Вт
    Погрешность установки ±(0,3% + 1 Вт)
    Дистанционное управление
    Интерфейсы RS-232, USB, LAN, GPIB, аналоговый
    Общие данные
    Условия эксплуатации 18...28°C; влажность ≤ 80%
    Напряжение питания 220 В (±10%), 50 Гц
    Габаритные размеры 255 × 125 × 290 мм
    Масса 8 кг

  • Комплект поставки АКИП-1502/3

    № Наименование Количество
    1 Источник питания АКИП-1502/3 1
    2 Комплект измерительных проводов под зажим 4
    3 Кабель питания 1
