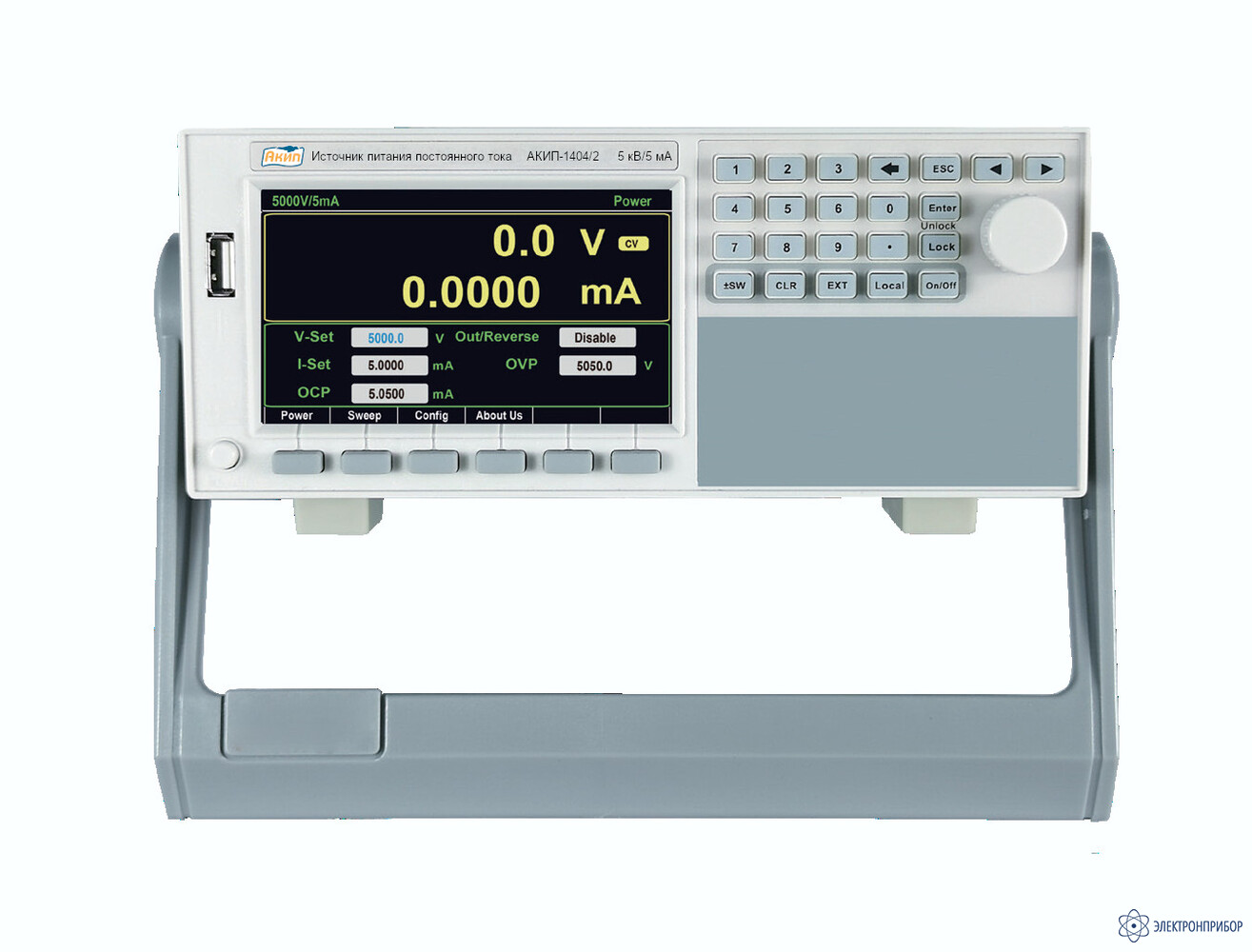

АКИП-1404/2 — источник питания
Код товара: 75171-
Особенности источника питания АКИП-1404:
- 3 модели АКИП-1404/1, АКИП-1404/2 и АКИП-1404/3: выходное напряжение до 2500 В, 5000 В и 10000 В. Выходной ток 10 мА, 5 мА и 1 мА, максимальная мощность 10 Вт и 25 Вт.
- Максимальное разрешение 0,1 В / 0,1 мкА.
- Режим стабилизации тока (СС) и напряжения (CV).
- Низкий уровень шума для высокой точности и чувствительности измерений.
- 4,3-дюймовый ЖК-экран высокой четкости.
- Защита от перенапряжения, перегрузки по току, защита от короткого замыкания.
- Интерфейсы ДУ: RS-232, LAN, аналоговый.
Области применения источника питания АКИП-1404:
- испытание на пробой высоковольтных устройств;
- испытание изоляции;
- исследования в области физики высоких энергий;
- испытание удельного сопротивления высоким напряжением;
- испытание компонентов высоким напряжением.
Описание источника питания АКИП-1404:
Низкий уровень шума на выходе. Низкий выходной шум имеет большое значение для источников питания. Пульсации на выходе АКИП-1404 могут быть ниже 3 мВ (среднеквадратичное значение), что очень ценно для чувствительных измерительных приборов при измерении тока утечки или высокого удельного сопротивления.
Большой размер ЖК-экрана. Серия АКИП-1404 оснащена 4,3-дюймовым ЖК-экраном высокой четкости. По сравнению с традиционными светодиодными цифровыми дисплеями, ЖК-экраны имеют такие преимущества, как низкое энергопотребление, компактный размер и низкое излучение. Большой размер ЖК-экрана и удобный дизайн интерфейса делают АКИП-1404 интуитивно понятным и простым в использовании.
Удобен для системной интеграции высоковольтных испытаний. Серия АКИП-1404 имеет выходной интерфейс высокого напряжения, аналоговый интерфейс программирования и интерфейс контроля напряжения/тока на задней панели. АКИП-1404 имеет порт LAN и интерфейс RS232. Поддерживается команды SCPI, а также может быть использован с коммуникационным преобразователем NE101 для поддержки систем IEEE-488. Различные интерфейсы АКИП-1404 могут быть использованы для создания автоматизированной системы высоковольтных испытаний.
-
Сравнительные характеристики источников питания серии АКИП-1404:
Модель U ВЫХ IМАКСВЫХ Разрешение WМАКСВЫХ АКИП-1404/1 ±2500 В 10 мА 0,1 В / 0,1 мкА 25 Вт АКИП-1404/2 ±5000 В 5 мА 0,1 В / 0,1 мкА 25 Вт АКИП-1404/3 ±10000 В 1 мА 1 В / 0,1 мкА 10 Вт Технические характеристики источника питания АКИП-1404/2:
Параметр Значение Установка выходных параметров Погрешность установки Напряжение ± (0,01 % + 0,05 % от полной шкалы) Ток ± (0,02 % + 0,05 % от полной шкалы) Погрешность измерения Напряжение ± (0,01 % + 0,05 % от полной шкалы) Ток ± (0,02 % + 0,05 % от полной шкалы) Стабилизация напряжения Нестабильность При изменении напряжения питания 0,01%
При изменении тока нагрузки 0,01%Уровень пульсаций ≤15 мВп-п/ ≤3 мВср.кв АКИП-1404/1
≤30 мВп-п/ ≤3 мВср.кв АКИП-1404/2
≤50 мВп-п/ ≤10 мВср.кв АКИП-1404/3Время нарастания (10%...90%)
С нагрузкой или без нагрузки≤3 с АКИП-1404/1
≤4 с АКИП-1404/2
≤8 с АКИП-1404/3Время спада (90%...10%)
С полной нагрузкой≤3 с Время спада (90%...10%)
Без нагрузки≤15 с АКИП-1404/1
≤30 с АКИП-1404/2
≤60 с АКИП-1404/3Прочие параметры Стабильность 0,005 % / 1000 часов Температурный дрейф 0,005 % /°C, 0 - 50 °C Дистанционное управление Интерфейс RS-232, LAN Время реакции 2 мс Интерфейс аналогового ДУ 0…10 В (программирование/ мониторинг) / 16 Гц Общие данные Напряжение питания 220 В ±10%, частота 50/60 Гц Потребляемый ток 1 А максимум Температура эксплуатации 23±5 °С нормируемые параметры
0…18 °С и 28…40 °С параметры не нормируютсяГабаритные размеры 214 × 88 × 413 мм Масса ≤ 3,0 кг -
Комплект поставки АКИП-1404/2
№ Наименование Количество 1 Источник питания АКИП-1404/2 1 -
