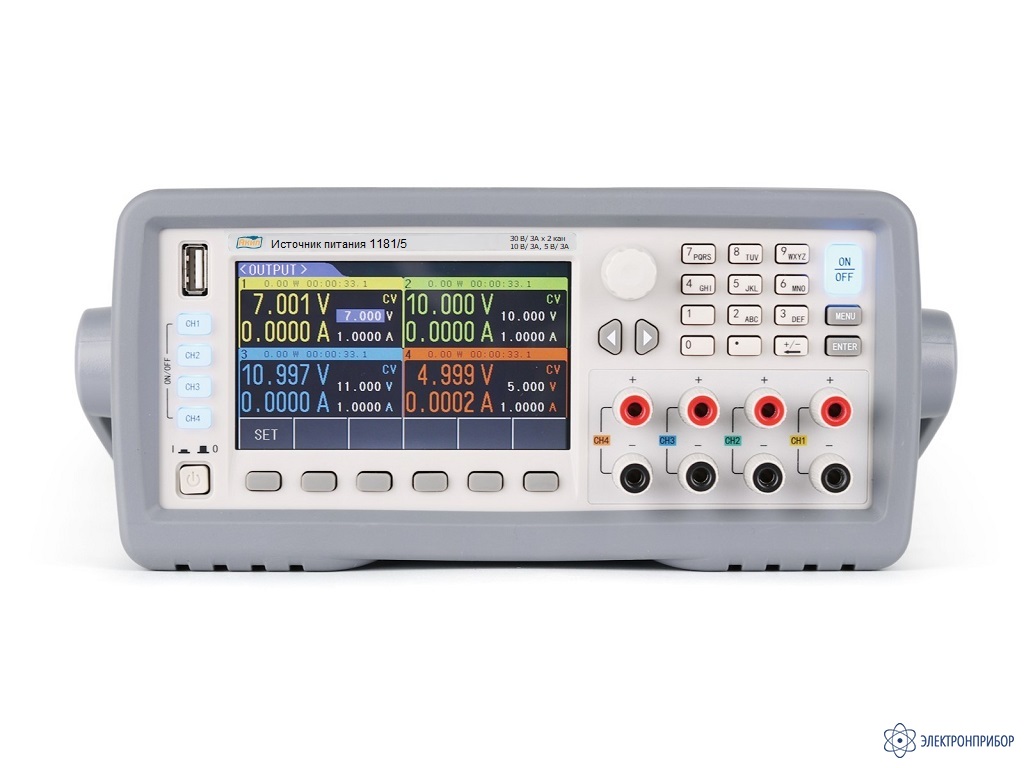

АКИП-1181/5 — источник питания

Код товара: 81084
  • 2-3 дня
    95508-25
    Является модификацией АКИП-1181

    • Гарантия

      1 год

    • Госреестр СИ РФ

      95508-25 до 21.05.2030

    • Производитель

      АКИП

    Особенности источника питания АКИП-1181/5:

    • три регулируемых канала;
    • максимальное напряжение 30 В, ток 3 А;
    • режим стабилизации тока (СС) и напряжения (CV);
    • защита от перенапряжения, перегрузки по току и от перегрева;
    • высокое разрешение 1 мВ/ 0,1 мА;
    • низкий уровень пульсаций и шумов;
    • подключение удаленной нагрузки по 4-х проводной схеме;
    • выходные клеммы на передней и задней панели;
    • параллельное и последовательное объединение 1 и 2 каналов;
    • функция таймера (0,01…9999,99 с);
    • протокол SCPI;
    • встроенные интерфейсы ДУ: RS-232, USB, опция GPIB;
    • исполнение корпуса 2UH (1/2 стойки 19″).

  • Сравнительные характеристики источников питания серии АКИП-1181:

    Модификация Выходное напряжение Выходной ток Мощность Выходное напряжение / Выходной ток / Мощность Выходное напряжение / Выходной ток / Мощность
    1, 2 каналы 3 канал 4 канал
    АКИП-1181/1 0…30 В 0…3 А 90 Вт 0…5 В / 0…3 А / 15 Вт -
    АКИП-1181/2 0…30 В 0…3 А 90 Вт 0…6 В / 0…5 А / 30 Вт -
    АКИП-1181/3 0…30 В 0…6 А 180 Вт 0…6 В / 0…5 А / 30 Вт -
    АКИП-1181/4 0…60 В 0…3 А 180 Вт 0…6 В / 0…5 А / 30 Вт -
    АКИП-1181/5 0…30 В 0…3 А 90 Вт 0…10 В / 0…3 А / 30 Вт 0…5 В / 0…1 А / 5 Вт

    Технические характеристики источника питания АКИП-1181/4:

    Параметр Значение
    Каналы 1, 2 Канал 3, Канал 4
    Установка выходных параметров
    Дискретность установки 1 мВ/ 0,1 мА
    10 мВ/ 1 мА - АКИП-1181/1    		 1 мВ/ 0,1 мА
    10 мВ/ 1 мА - АКИП-1181/1
    Дискретность измерения 0,1 мВ/ 0,1 мА
    10 мВ/ 1 мА - АКИП-1181/1    		 1 мВ/ 0,1 мА
    10 мВ/ 1 мА - АКИП-1181/1
    Погрешность установки напряжения ± (0,05% + 20 мВ) АКИП-1181/1
    ± (0,03% + 10 мВ) АКИП-1181/2/3/4
    ± (0,1% + 20 мВ) АКИП-1181/5    		 ± (0,05% + 20 мВ) АКИП-1181/1
    ± (0,03% + 10 мВ) АКИП-1181/2/3/4
    ± (0,1% + 20 мВ) АКИП-1181/5
    Дополнительная погрешность при объединении каналов ± (0,02% + 5 мВ) -
    Погрешность установки тока ± (0,2% + 5 мА) АКИП-1181/1/5
    ± (0,1% + 5 мА) АКИП-1181/2
    ± (0,1% + 8 мА) АКИП-1181/3
    ± (0,1% + 5 мА) АКИП-1181/4    		 ± (0,2% + 5 мА) АКИП-1181/1/5
    ± (0,1% + 8 мА) АКИП-1181/2
    ± (0,1% + 8 мА) АКИП-1181/3
    ± (0,1% + 8 мА) АКИП-1181/4
    Дополнительная погрешность при объединении каналов ± (0,1% + 30 мА) -
    Погрешность измерения напряжения ± (0,05% + 20 мВ) АКИП-1181/1
    ± (0,03% + 10 мВ) АКИП-1181/2/3/4
    ± (0,1% + 20 мВ) АКИП-1181/5    		 ± (0,05% + 20 мВ) АКИП-1181/1
    ± (0,03% + 10 мВ) АКИП-1181/2/3/4
    ± (0,1% + 20 мВ) АКИП-1181/5
    Погрешность измерения тока ± (0,2% + 5 мА) АКИП-1181/1/5
    ± (0,1% + 5 мА) АКИП-1181/2
    ± (0,1% + 8 мА) АКИП-1181/3
    ± (0,1% + 5 мА) АКИП-1181/4    		 ± (0,2% + 5 мА) АКИП-1181/1/5
    ± (0,1% + 5 мА) АКИП-1181/2
    ± (0,1% + 8 мА) АКИП-1181/3
    ± (0,1% + 5 мА) АКИП-1181/4
    Стабилизация напряжения / CV
    Нестабильность при измерении напряжения питания ± (0,01% + 3 мВ) ± (0,01% + 3 мВ)
    при измерении тока нагрузки ± (0,01% + 3 мВ) ± (0,01% + 3 мВ)
    Уровень пульсаций (до 5 МГц) ≤ 1 мВ скз / 4 мВ пик-пик ≤ 1 мВ скз / 4 мВ пик-пик
    Стабилизация тока / CC
    Нестабильность при измерении напряжения питания ± (0,01% + 3 мА)
    ± (0,1% + 3 мА) АКИП-1181/1    		 ± (0,01% + 3 мА)
    ± (0,1% + 3 мА) АКИП-1181/1
    при измерении тока нагрузки ± (0,01% + 3 мА)
    ± (0,1% + 3 мА) АКИП-1181/1    		 ± (0,01% + 3 мА)
    ± (0,1% + 3 мА) АКИП-1181/1
    Дистанционное управление
    Интерфейс RS-232, USB, опция - GPIB
    Общие характеристики
    Условия эксплуатации 0…40 °C; влажность: ≤ 80 %
    Напряжение питания 220 В (± 10 %), 50 Гц
    Габаритные размеры 235 х 105 х 487 мм с бампером (215 x 88 x 457 мм – только прибор)
    Масса 13 кг

  • Комплект поставки АКИП-1181/5

    № Наименование Количество
    1 Источник питания АКИП-1181/5 1
