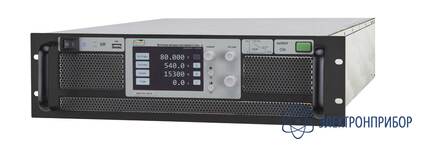

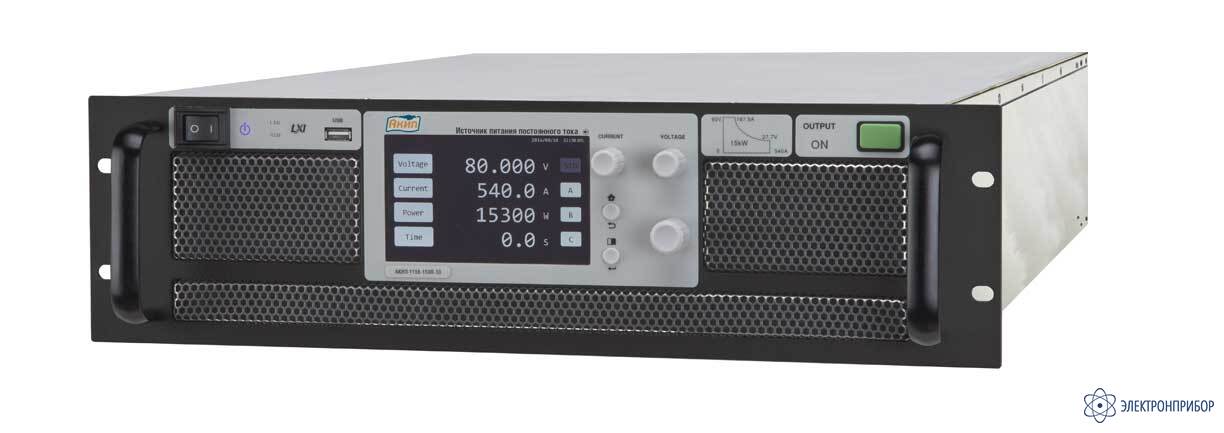

АКИП-1156-80-360 — программируемый импульсный источник питания постоянного тока
Код товара: 47383-
Особенности программируемого импульсного источника питания постоянного тока АКИП-1156-80-360:
- Выходные параметры (в зависимости от модели): напряжение до 80 В, выходной ток до 360 А, максимальная мощность до 10000 Вт;
- Режим стабилизации тока (СС), напряжения (CV) и мощности (СP);
- Защита от перенапряжения, перегрузки по току, по мощности;
- Активный корректор коэффициента мощности, PF > 0,95;
- Параллельное объединение источников (до 10) в режиме ведущий/ ведомый;
- Регулировка внутреннего сопротивления;
- Управление с передней панели и удаленное;
- Встроенный источник звукового предупреждения, память настроек (профиль перед выключением);
- 16 бит ЦАП для настроек, и 24 бит АЦП для измерений выходных параметров;
- Дисплей с 5 разрядным индикатором напряжения и тока, разрешение 1 мВ / 1 мА;
- Подключение удаленной нагрузки по 4-х проводной схеме;
- Создание последовательностей через программное обеспечение: 500 шагов, 16 профилей;
- Три ячейки памяти для сохр анения/загрузки настроек с передней панели;
- Интерфейсы: USB на передней панели (для USB памяти), LAN (LXI), опции - RS-422/RS-485 + USB, GPIB, аналоговый интерфейс;
- Экран: сенсорный, диагональ 12,7 см, разрешение 800х480;
- Исполнение корпуса 3U;
- Питание от 3-х фазной сети (~180...~460 В), 50/60 Гц.
-
Сравнительная таблица:
Модель P максимум V1 U максимум A1 Ток @ U максимум V2 Напряж. @ I максимум A2 I максимум АКИП-1156-80-360 10000 Вт 80 B 125 А 27,77 В 360 A АКИП-1156-250-120 10000 Вт 250 B 40 А 83,33 В 120 A АКИП-1156-350-84 10000 Вт 350 B 28,57 А 119,04 В 84 A АКИП-1156-500-60 10000 Вт 500 B 20 А 166,66 В 60 A АКИП-1156-650-46 10000 Вт 650 B 15,38 А 217,39 В 46 A АКИП-1156-1000-30 10000 Вт 1000 В 10 А 333,33 В 30 А Технические характеристики программируемого импульсного источника питания постоянного тока АКИП-1156-80-360:
Параметры Значения Дискретность установки 5 разрядный индикатор (от 1 мВ/ 1 мА) Погрешность установки Напряжение: ± 0,1%
Ток: ± 0,2%
Мощность: ± 1%Погрешность измерения Напряжение: ± 0,1%
Ток: ± 0,2%
Мощность: ± 0,5%Нестабильность При изменении напряжения питания 0,02%
При изменении тока нагрузки 0,05%Уровень пульсаций < 23 мВскз Время установления U:
-от 0 до Uуст. с нагрузкой
-от U уст. до 1В с/ без нагрузки< 30 мс
< 80 мс/ < 30 сВремя реакции на изменение нагрузки < 1,5 мс Нестабильность При изменении напряжения питания: 0,05%
При изменении напряжения на нагрузке: 0,15%Уровень пульсаций 144 мА Диапазон регулировки 0...0,2222 Ом Разрешение 0,0001 Ом Погрешность установки ≤ 2,3% от Rмакс Интерфейс LAN (LXI)
опции - RS-422/RS-485 + USB, GPIB, аналоговый интерфейсИнтерфейс аналогового ДУ 0…5 В или 0…10 В (программирование/ мониторинг) Память (передняя панель) 3 ячейки памяти для сохранения настроек Память (ДУ) 16 ячеек для формирования последовательности (до 500 шагов в ячейке) Длительность шага 1 мс ... 999999,999 с Напряжение питания 3-фазн., 180~460 В, частота 47~63 Гц
(сетевой кабель питания в компл. поставки - не входит!)Ток (макс) 20 А/фаза (180 В), 33 А/фаза (460 В) Потребляемая мощность (макс) 6 кВт Разрешение дисплея Сенсорный, диагональ 12,7 см, разрешение 800х480 Рабочие условия 0…50 °C; влажность: ≤ 90 % Условия хранения -20…70 °С; влажность: ≤ 90 % Габаритные размеры (ШхВхГ) 482 × 132 × 765,1 мм Масса 36,3 кг -
Комплект поставки АКИП-1156-80-360
№ Наименование Количество 1 Программируемый импульсный источник питания постоянного тока АКИП-1156-80-360 1 -
