АКИП-1103А, АКИП1103А, АКИП 1103 А

Источники питания

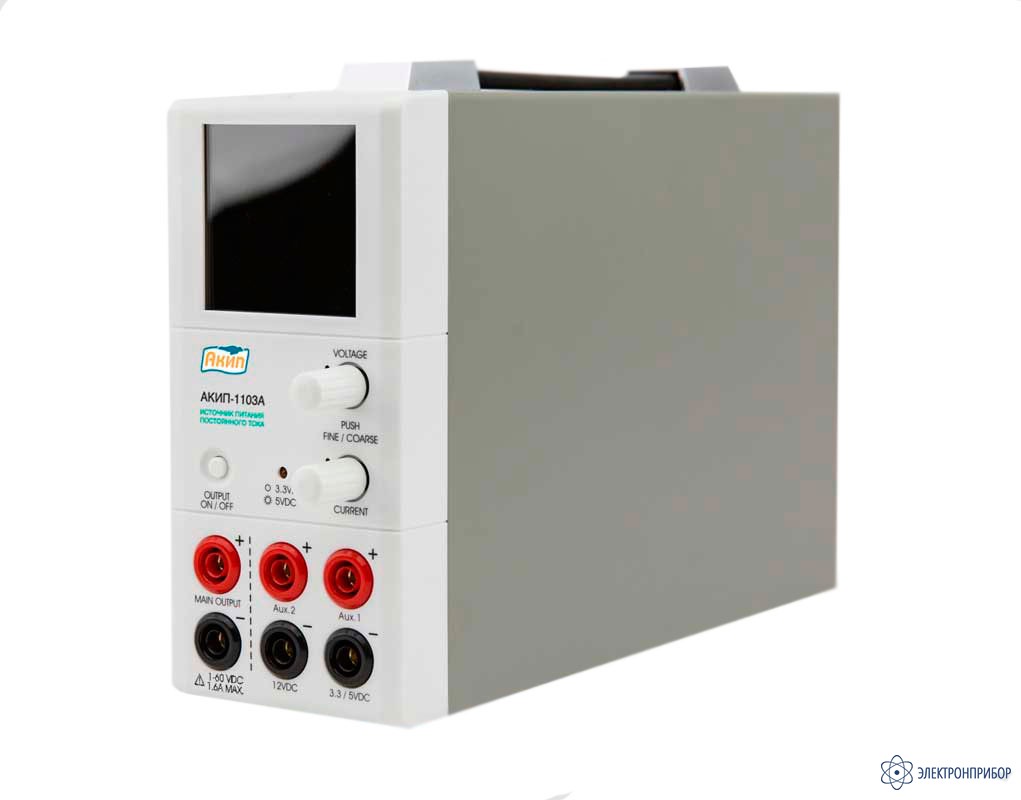

АКИП-1103А — источник питания постоянного тока

Код товара: 44658
  • 71239-18

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      71239-18 до 21.05.2023

    • Производитель

      АКИП

    Особенности источника питания постоянного тока АКИП-1103А:

    • Импульсный источник, мощность 100 Вт;
    • 3 независимых выхода: 1 регулируемый + 2 фиксированных (AUX);
    • Регулируемый выход: 60 В/ 1,6 А;
    • Фикс. выходы: AUX1 – 3,3/5 В/ 1,8 А, AUX2 – 15 В/ 800 мА;
    • Дискретность установки 10 мВ/1 мА;
    • Режимы стабилизации тока и напряжения;
    • Защита источника и тестируемого устройства от повреждения: режимы защиты от переполюсовки (КЗ), перегрузки по току, перенапряжения, температурная защита;
    • Два 4-х разрядных индикатора (ток и напряжение);
    • Два 2-х разрядных индикатора тока AUX1 и AUX2;
    • Возможность перекрестного соединения выходов источника для питания печатных плат или устройств требующих, например: +3 В или +5 В, +12 В или -12 В и 1-36 В (в зависимости от модели);
    • Отключаемый выход;
    • Малые массогабаритные размеры.

  • Технические характеристики источника питания постоянного тока АКИП-1102А:

    Параметр Значение
    Диапазоны тока и напряжения
    Диапазон напряжения 1…60 В
    Диапазон тока 0,25…1,6 А
    Фиксированные выходы AUX1: 3,3/5 В/ 1,8 А (до 2 А при объед. выходов)
    AUX2: 15 В/ 800 мА (до 1 А при объед. выходов)
    Стабилизация напряжения
    Нестабильность При изменении напряжения питания: ≤ 25 мВ
    При изменении тока нагрузки: ≤ 70 мВ
    Уровень пульсаций ≤ 180 мВ пик-пик
    Стабилизация тока
    Нестабильность При изменении напряжения питания: ≤ 50 мА
    При изменении напряжения на нагрузке: ≤ 20 мА
    Уровень пульсаций ≤ 50 мА пик-пик
    Установка выходных параметров
    Разрядность индикатора 4 разряда
    Дискретность установки 10 мВ/1 мА
    Погрешность установки напряжения 5 емр для диапазона < 5 В
    ±0,2% + 5 емр для диапазона ≥ 5 В
    Погрешность установки тока 15 емр для диапазона < 1 А
    ±0,5% + 6 емр для диапазона ≥ 1 А
    Общие данные
    Напряжение питания 100/120/220/240 В ± 10 %, 50/60 Гц
    Габаритные размеры 70 × 150 × 250 мм
    Масса 2 кг

  • Комплект поставки АКИП-1103А

    № Наименование Количество
    1 Источник питания постоянного тока АКИП-1103А 1
    2 Шнур питания 1
    3 Измерительные провода 2
    4 Руководство по эксплуатации 1
