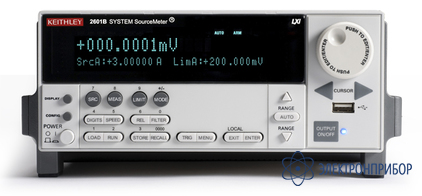

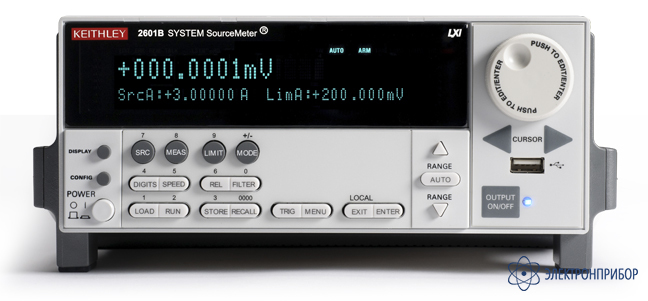

2612B — источник-измеритель

Код товара: 29562
  • 57172-14

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      57172-14 до 25.02.2024

    • Производитель

      Keithley, США

    Назначение измерителя Keithley 2612B:

    Источник/Измеритель KEITHLEY SourceMeter® 2612B представляет собой комбинацию прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром, имеющим высокую стабильность и высокий класс точности. Любой источник-измеритель KEITHLEY серии 2600B имеет встроенный TSP (Test Script Processor) процессор, что позволяет существенно увеличить скорость и пропускную способность, а наличие встроенного TSP Express Software, позволяет быстро снимать вольтамперные характеристики (ВАХ) без дополнительного программирования. Кроме того, источники-измерители KEITHLEY SourceMeter® 2612B поддерживают программное обеспечение предыдущей серии KEITHLEY SourceMeter® 2612: LabTracer II и TestScript Builder.

    Каждый канал источника/измерителя KEITHLEY SourceMeter® 2612B может быть сконфигурирован, как:

    • прецизионный источник питания
    • источник тока (TRUE RMS)
    • мультиметр: напряжение постоянного тока, сила постоянного тока, сопротивление с 6½ –разрядным разрешением
    • генератор импульсов (длительность импульса >100 мкс)
    • генератор сигнала (генератор формы тока: 12500 сэмпл./сек и генератор формы напряжения: 20000 сэмпл./сек)
    • электронная нагрузка

    Особенности измерителя Keithley 2612B:

    • количество каналов: 2 канала
    • 4-квадрантная рабочая область
    • возможность последовательного и параллельного подключения до 32 источников-измерителей (64 канала)
    • 2 АЦП на канал (ток и напряжение) с высокой скоростью считывания (до 20000 изм./сек)
    • цифровой интерфейс ввода/вывода
    • возможность сохранения данных на USB-носитель
    • возможность управления через Ethernet (LXI Class C)
    • встроенная функция проверки контактов
    • высокоемкостной режим (только для измерений по постоянному току)
    • встроенное программное обеспечение TSP Express Software для быстрого снятия ВАХ
    • программное обеспечение LabTracer 2.0 (Freeware) с графическим интерфейсом для снятия основных параметров
    • программное обеспечение Test Script Builder для создания, изменения и загрузки тестовых сценариев с программным редактором, аналогичным Visual Basic
    • возможность интегрирования в измерительные системы

  • Технические характеристики измерителя Keithley 2612B:

    Режим источника

    Точность программирования напряжения

    Предел Программное разрешение Точность (1 год) 23°C ±5°C
    ±(% от шкалы + В)    		 Шум (пик-пик) 0,1-10 Гц
    200 мВ 5 мкВ 0,02% + 375 мкВ 20 мкВ
    2 В 50 мкВ 0,02% + 600 мкВ 50 мкВ
    20 В 500 мкВ 0,02% + 5 мВ 300 мкВ
    200 В 5 мВ 0,02% + 50 мВ 2 мВ
    • Максимальная выходная мощность и пределы генерации/поглощения: 30,3 Вт на канал. ±20,2 В @ ±1,5 A, ±202 В @ ±100 мА, четырехквадрантная операция генерации/поглощения
    • Шум (10 Гц-20 МГц) пик-пик: < 20 мВ (типично), диапазон 20 В

    Точность программирования тока

    Предел Программное разрешение Точность (1 год) 23°C ±5°C
    ±(% от шкалы + А)    		 Шум (пик-пик)
    0,1-10 Гц
    100 нА 2 пА 0,06% + 100 пА 5 пА
    1 мкА 20 пА 0,03% + 800 пА 25 пА
    10 мкА 200 пА 0,03% + 5 нА 50 пА
    100 мкА 2 нА 0,03% + 60 нА 3 нА
    1 мА 20 нА 0,03% + 300 нА 6 нА
    10 мА 200 нА 0,03% + 6 мкА 200 нА
    100 мА 2 мкА 0,03% + 30 мкА 600 нА
    1 А 20 мкА 0,05% + 1,8 мА 70 мкА
    1.5 А 50 мкА 0,06% + 4 мА 150 мкА
    10 А (имп.режим) 200 мкА 0,5% + 40 мА (типично)
    • Максимальная выходная мощность и пределы генерации/поглощения: 30, 3 Вт на канал. ±1,515 A @±20 В, ±101 мA @±200 В, четырехквадрантная операция генерации/поглощения генерации/поглощения

    Временные параметры

    • Время отклика (при изменении нагрузки от 10% до 90%), типично: < 70 мкс
    • Время установки выходного напряжения (при изменении от 10% до 90% от диапазона):
      Диапазон Время отклика, типично
      200 мВ < 50 мкс
      2 В < 50 мкс
      20 В < 110 мкс
      200 В < 700 мкс
    • Время установки выходного тока (при изменении от 10% до 90% от диапазона):
      Диапазон Время отклика, типично
      100 нА < 20 мс
      1 мкА < 2 мс
      10 мкА < 500 мкс
      100 мкА < 150 мкс
      1 мА < 100 мкс
      10 мА-100 мА < 80 мкс
      1 А-1,5 А < 120 мкс

    Импульсный режим

    Область Максимальное ограничение тока Макс. ширина импульса Макс. длительность цикла
    1 100 мA @ 200 В DC, не ограничено 100%
    1 1,5 A @ 20 В DC, не ограничено 100%
    2 1 A @ 180 В 8,5 мс 1%
    3 1 A @ 200 В 2,2 мс 1%
    4 10 A @ 5 В 1 мс 2,2%
    • Минимальная программируемая ширина импульса: 100 мкс
    • Разрешение при программировании импульса: 1 мкс
    • Точность при программировании импульса: ± 5 мкс
    • Ширина импульса с джиттером, типично: 2 мкс
    Значение на выходе Нагрузка Точность установки
    (% от диапазона)    		 Мин.ширина импульса
    5 В 0,5 Ом 1% 300 мкс
    20 В 200 Ом 0,2% 200 мкс
    180 В 180 Ом 0,2% 5 мс
    200 В (1,5 А огранич.) 200 Ом 0,2% 1,5 мс
    100 мА 200 Ом 1% 200 мкс
    1 А 20 Ом 1% 500 мкс
    1 А 180 Ом 0,2% 5 мс
    10 А 0,5 Ом 0,2% 300 мкс

    Режим измерителя

    Точность измерения напряжения

    Предел Разрешение Точность (1 год) 23°C ±5°C
    ±(% от шкалы + В)    		 Входной импеданс
    200 мВ 100 нВ 0,015% + 225 мкВ > 10 ГОм
    2 В 1 мкВ 0,02% + 350 мкВ > 10 ГОм
    20 В 10 мкВ 0,015% + 5 мВ > 10 ГОм
    200 В 100 мкВ 0,015% + 50 мВ > 10 ГОм

    Точность измерения тока

    Предел Разрешение Точность (1 год) 23°C ±5°C
    ±(% от шкалы + А)    		 Напряжения нагрузки
    100 нА 100 фА 0,06% + 100 пА < 1 мВ
    1 мкА 1 пА 0,025% + 500 пА < 1 мВ
    10 мкА 10 пА 0,025% + 1,5 нА < 1 мВ
    100 мкА 100 пА 0,02% + 25 нА < 1 мВ
    1 мА 1 нА 0,02% + 200 нА < 1 мВ
    10 мА 10 нА 0,02% + 2,5 мкА < 1 мВ
    100 мА 100 нА 0,02% + 20 мкА < 1 мВ
    1 А 1 мкА 0,03% + 1,5 мА < 1 мВ
    1.5 А 1 мкА 0,05% + 3,5 мА < 1 мВ
    10 А (имп.режим) 10 мкА 0,4% + 25 мА (типично) < 1 мВ

    Проверка контактов

    Скорость Время измерения 60 Гц (50 Гц) Точность (1 год) 23°C ±5°C
    ±(% от шкалы + Ом)
    Быстрая 1 (1,2) мс 5% + 10
    Средняя 4 (5) мс 5% + 1
    Медленная 36 (42) мс 5% + 0,3

    Общие характеристики:

    • Входной импеданс >10 ГОм
    • Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link, цифровой интерфейс ввода/вывода, LXI Class C, USB-device 2.0
    • Напряжение питания: 100 В-250 В; 50/60 Гц
    • Максимальная потребляемая мощность: 240 Вт
    • Размеры: 89х213х460 мм
    • Вес: 5,5 кг

  • Комплект поставки 2612B

    Наименование Количество
    Прибор 1
    Руководство по эксплуатации и программированию 1
    Комплект принадлежностей 2600 1
    Ethernet кабель 2
    Программное обеспечение 1
    LabView драйвер 1
