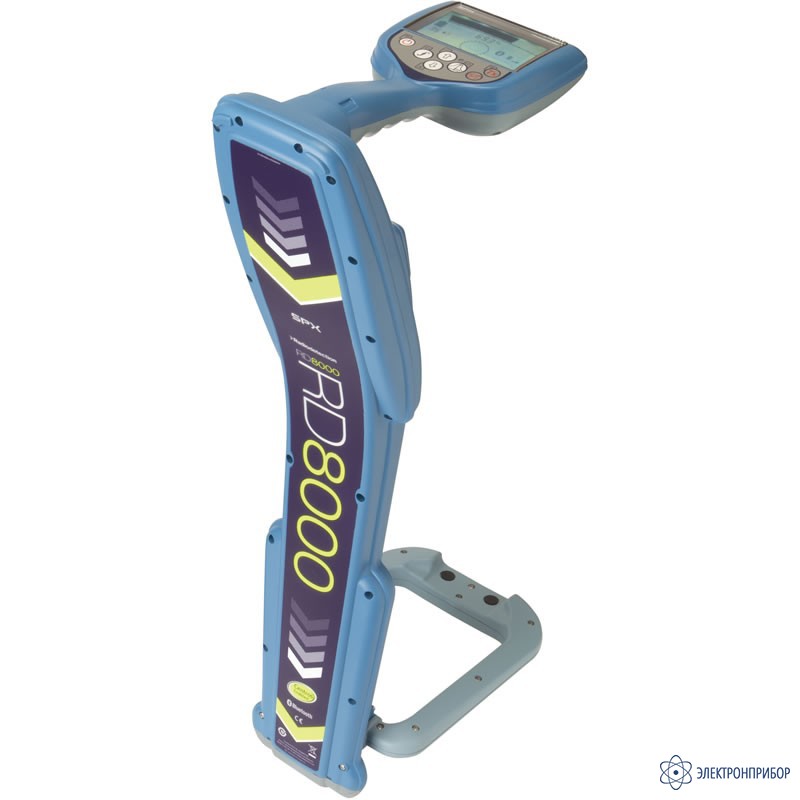

RD8000PDLB — трассопоисковый комплект (генератор Т10х-10В с функцией iLoc)
Код товара: 24526-
-
Гарантия
2 года
-
Производитель
Назначение трассопоискового комплекта RD8000:
Быстрое получение точных, надежных и воспроизводимых данных локализации объектов.
В течение 30 лет компания Radiodetection занимается разработкой локаторов кабелей, получив за это время свыше 50 патентов на соответствующие программные и аппаратные средства. Исследования и разработки привели к созданию пакета алгоритмов Centros, которые повышают точность и воспроизводимость измерений и обеспечивают достижение очень высокой чувствительности в полевых условиях. Алгоритмы Centros обеспечивают очень хорошую фильтрацию сигналов и проведение высококачественного анализа, что позволяет непрерывно работать даже в обстановке с очень высоким уровнем шумов электрического характера.Особенности локаторов RD8000:
Локаторы RD8000 являются преемниками локаторов трубопроводов и кабелей RD4000. Локатор RD8000 имеет более высокое быстродействие, точность и надежность, а также предоставляет пользователю ряд уникальных функций. В локаторе используется новейшее запатентованное компанией Radiodetection встроенное ПО, он обеспечивает получение достоверных результатов локации и может применяться практически в любой отрасли промышленности.
Эргономичная конструкция
- Локатор RD8000 на 28 % легче прибора RD4000, масса всего 1,87 кг (включая батарейки)
- 2 батарейки питания, время непрерывной работы 30 часов
- Интервал рабочих температур от -20 до +50 °С.
Динамическая защита от перегрузки
Позволяет использовать локатор на участках с наличием электрических сигналов очень большой амплитуды (электроподстанции, подвесные высоковольтные кабели железной дороги).Программа SurveyCERT
Локатор RD8000 позволяет сохранять и просматривать до 1000 записей результатов локации. Загрузив эту информацию в миниатюрный КПК или в ПК при использовании связи Bluetooth локатора RD8000, Вы сможете очень быстро просмотреть данные с помощью программы графического воспроизведения SurveyCERT (совместима с Excel). Если ПК/КПК имеет приемник сигналов системы глобального позиционирования GPS, то программа SurveyCERT будет автоматически добавлять к записи отметку времени и координаты положения.Функция сигнализации StrikeAlert
Предупреждает оператора звуковым сигналом, когда он находится рядом с силовым кабелем, расположенным на небольшой глубине.Локализация дефектов
Выполняется с помощью А-рамки присоединенной к локатору. Стрелки на экране локатора показывают направление положения дефекта и помогают оператору локализовать его с точностью ±1 м. С помощью А-рамки может выполняться диагностика дефектов оболочки кабелей и труб — от короткого замыкания до сопротивления 2 МОм.Функция определения направления тока Current Direction (CD)
Это способ выделения искомого кабеля из нескольких параллельно проложенных кабелей с помощью т. н. стрелок CD.Одновременная работа в двух режимах Power и Radio
Позволяет оператору быстрее выполнять обследование объекта. По тональности звука оператор судит о типе принимаемого сигнала. Возможность измерения глубины залегания кабеля на частоте 50 Гц без включения генератора (режим Power).Стрелки по направлению к сигналам пикового уровня
Это функция направляет оператора к осевой линии трубопровода или кабеля путем показа стрелок «влево и вправо» и воспроизведения отличающихся друг от друга тональных сигналов. Чем длиннее стрелка, тем больше расстояние от цели.Функция «Компас»
Обеспечивает визуальную индикацию направления к кабелю или трубопроводу. С помощью этой функции оператор может легко следовать к заданной линии, а затем корректным образом позиционировать лока¬тор для обеспечения максимальной точности измерения глубины.Функция TruDepth
Показывает глубину автоматически лишь тогда, когда локатор позиционируется корректным образом над целью.Функция Sidestep
Позволяет оператору дистанционно регулировать частоту передатчика для предотвращения приема нежелательной помехи.Выбор частоты заказчиком
- Позволяет оператору выбрать уникальную частоту ниже 1 кГц
- 24 активные частоты
- 3 частоты работы с зондами
- 4 частоты для функции CD
- 4 частоты для пассивного режима приема сигнала с измерением глубины залегания Power/Radio CATV/CPS.
Функция eCAL
eCAL — новый метод компании Radiodetection, который позволяет оператору проверять исходную заводскую калибровку локатора RD8000. Это придает оператору уверенность в том, что локатор продолжает функционировать в соответствии с заводской калибровкой. eCAL может формировать и распечатывать сертификат подтверждения в формате Microsoft® Word™ без необходимости возврата локатора в сервисный центр.Канал iLOC
Канал связи iLOC позволяет оператору дистанционно (до 800 метров) управлять работой генератора (выбор частоты, мощности, включение-выключение). При наличии линии iLOC Вы тратите меньше времени на «ходьбу», и больше на локализацию объектов.RD8000PXL
является широко используемым в промышленности и имеющим высокие рабочие характеристики локатором кабелей и трубопроводов. Он располагает широким диапазонов активных, пассивных частот и частот работы зонда, в стандартном варианте поставки он имеет также несколько уникальных, задаваемых пользователем при заказе, функций.
RD8000PDL (B)
Это новый наиболее совершенный локатор кабелей и трубопроводов семейства RD8000 имеет широкий диапазон частот и располагает средствами обнаружения дефектов. Он имеет все функции, которыми располагает локатор RD8000PXL, а также более широкий диапазон частот активной и пассивной локации (включая работу по сигналам КТВ и генераторов систем катодной защиты CPS) плюс режимы CD (Current Direction, направление тока) и FF (Fault Find, поиск дефектов).
-
-
Сравнительный анализ характеристик локаторов серии RD8000:
RD8000PXL RD8000PDL Частоты пассивного режима работы: Power/Radio Power/Radio
CATV (КТВ) / CPS (Система катодной защиты)Активные частоты 7 15 CD-пары 0 4 Частоты зонда 3 3 Выбор частоты заказчиком
Режим работы по нулевому уровню сигнала Режим одной антенны Обнаружение дефектов, CD и 8К нет Направление тока CD нет Алгоритмы Centros Функция "Компас" ПО SurveyCERT Функция TrueDepth Динамическая защита от перегрузки Стрелки указывающие направление пика сигнала Функция Strike/Alert Защита от повреждений в пассивном режиме работы Определение глубины без использования генератора нет Функция eCAL Канал iLOC нет PDLB Основные технические характеристики локаторов серии RD8000:
Параметр Значения Чувствительность 6Е-15Т (тесла), 5 мкА на расстоянии 1 метр (33 Гц) Динамический диапазон 140 дБ (среднеквадратическое значение) / Гц Избирательность 120 дБ/Гц Погрешность измерения глубины Кабели и трубы: ±2,5%, в пределах от 0,1 до 3 м
С помощью зонда: ±2,5% в пределах от 0,1 до 7 мМаксимальная глубина Кабели и трубы: 6 м
С помощью зонда: 18 мТочность локализации ±2,5% Особенности генератора RD:
Базирующийся на использовании цифровой платформы, новый генератор компании Radiodetection поддерживает работу всего спектра локаторов кабелей и трубопроводов производства компании Radiodetection. Tx-10 имеет наибольший выходной ток, а режимы Fault Find и CD являются для него стандартными. Генератор имеет запатентованный трехкаскадный фазочувствительный усилитель, который обеспечивает во всем диапазоне получение постоянного тока с компенсацией импеданса заземления при использовании режимов прямого подключения или индуктивной связи. Генератор характеризуется меньшим энергопотреблением и имеет эргономичную конструкцию.
Функция SideStepauto
Позволяет рассчитывать оптимальную частоту на основе полного сопротивления (импеданса) относительно земли. В генераторе эта функция используется для оптимизации частоты в режиме активной работы. Функция SideStepauto позволяет повысить точность локации и продлить срок службы батарей питания. Дополнительно генераторы имеют режим мультиметра, обеспечивающий измерение линейного напряжения, тока и импеданса.Цифровая платформа
Запатентованная конструкция Triband обеспечивает генератору не имеющую аналогов функциональную гибкость по использованию электропитания, частоты и управлению работой.Надежность
Ток постоянной амплитуды в интервале частот от 200 Гц до 200 кГц соответствует самым жестким требованиям, предъявляемым к надежности и рабочим характеристикам.Управление электропитанием
Оператор может управлять выходной мощностью генератора дистанционно путем использования канала iLOC.Мощность генератора
Выходная мощность 10 Вт, а также набор функций, пригодных для широкого диапазона применений.- Выходная мощность 10 Вт
- 8KFF - обнаружение дефектов в диапазоне от короткого замыкания до сопротивления 2 МОм
- CDFF - обнаружение дефектов на больших расстояниях
- 4 спаренных низких частоты для работы в режиме определения направления тока (CD)
- Вывод тока при напряжении 30 В или в высоковольтном режиме 90 В (для работы при высоком импедансе)
- Генераторы имеют 15 активных частот в пределах от 200 Гц до 200 кГц
- 8 частот в индуктивном режиме
- Совместимость с локаторами семейств RD7000 и RD8000
- Масса 2,84 кг (включая батарейки), 4,2 кг (включая аксессуары)
- Время непрерывной работы от батарей 15 часов
- Защита от короткого замыкания
- Функции мультиметра
- Кассета с 8 батарейками типа D (LR20)
- Отсек для аксессуаров (с заземляющим стержнем, кабелями для непосредственного подключения к искомой линии и катушкой с проводом заземления)
- Аксессуары соответствуют режиму работы "Plug&Play" (используются все аксессуары генератора RD4000)
- Работы от внешнего источника питания напряжением 12 В постоянного тока
- Брызгозащитная сенсорная клавиатура
- Высококонтрастный ЖКД
- Тревожная сигнализация при изменении сопротивления заземления.
-
Комплект поставки RD8000PDLB
Дополнительная комплектация RD8000PDLB:
(Поставляется по отдельному заказу)
№ Наименование 1. Подводные антенны для точного определения положения подводных кабелей на глубине до 100 м 2. Стетоскоп для идентификации отдельных кабелей в кабельном пучке -
Дополнительная комплектация RD8000PDLB
