RD7100DL, RD 7100 DL , RD-7100-DL

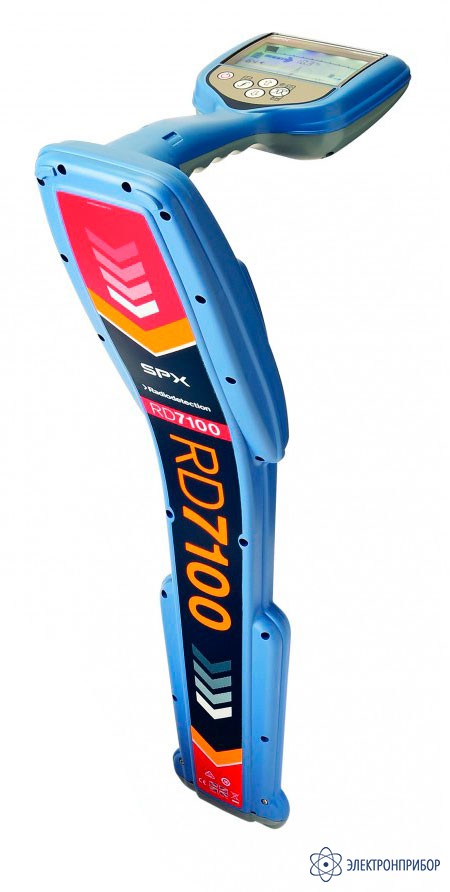

RD7100DL трассопоисковый локатор
Код товара: 41125-
-
Гарантия
2 года
-
Производитель
Описание трассоискателя RD7100:
Новый трассоискатель для обследования заглубленных инженерных коммуникаций и трубопроводов. Находит все виды кабелей и труб. Функция StrikeAlert определяет глубину залегация коммуникаций, GPS приёмник запоминает на карте все ваши обследования. Экспортируйте ваши данные в KML для Google Maps для подтверждения и составления подробного отчёта, где и когда проводилось обследование. Несколько режимов локации позволяют вам настроиться под конкретные задачи. RD7100 умеет определять повреждения оболочек кабеля с точностью до 10 см. Стабильно работает в экстремальных условиях. Не боится влаги и пыли, ему не страшны падения с небольшой высоты. Прочный корпус трассоискателя имеет класс защиты IP65.
Компания Radiodetection разработала много оригинальных технологий, которые широко используются в области дистанционной локации подземных коммуникаций и облегчают трудовые будни сотрудников ЖКХ, водоканалов, строительных компаний, коммунальщиков. Среди этих разработок — измерение глубины залегания, функции StrikeAlert и ориентация по компасу. Они позволяют предупреждать повреждения и аварии на трубопроводах, инженерных и кабельных сетях. Делают более легкими и безопасными работы по вскрытию грунта. Все эти полезные функции не обошли стороной и трассоискатель RD7100.
Особенности трассоискателя RD7100:
- Высококонтрастный экран высокой чёткости не бликует и позволяет комфортно работать даже в условиях яркого солнечного освещения;
- Частоты, оптимизированы для локации определенного типа коммуникаций. Каждая модель поставляется с запрограммированным набором частот локации, выбранных для конкретного типа инженерных коммуникаций;
- Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации. С батарейным блоком трассоискатель весит всего 1,8 кг;
- Хорошо видимая, отражающая свет конструкция помогает защитить операторов и оборудование;
- Режим наведения. Быстрая трассировка искомой линии, используя стрелки с пропорциональным изменением длины и индикатор направления;
- Возможность локации на больших расстояниях. Генератор трассоискателя с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки;
- Ударопрочный корпус, защищённый от толчков, падений, проникновения влаги и пыли получил класс защиты IP65;
- Уровень точности определяется конфигурацией. Уникальная комбинация этой серии локаторов с пятью прецизионными наземными антеннами обеспечивает высокую точность и воспроизводимость данных локализации объектов;
- Подбирайте генератор для соответствующей модели трассоискателя для упрощения настройки и использования.
Отображаемая информация:
- Уровень сигнала – столбиковая диаграмма и численное значение;
- Индикация режима (Peak, Null, Guidance, Peak+ со стрелками режима Guidance или стрелками режима Null);
- Тип определяемой линии или зонда-передатчика;
- Индикация пропорционального изменения размера стрелок влево/вправо;
- Компас: индикатор направления линии 360°;
- Индикация используемых дополнительных принадлежностей;
- Экран специальных принадлежностей пользователя;
- Показания глубины залегания и тока (локация линии);
- Показание глубины залегания (локация зонда-передатчика);
- Уровень усиления (в дБ);
- Выбранная частота;
- Состояние батареи питания;
- Громкость громкоговорителя;
- Рабочая частота;
- Число спутников GPS в пределах видимости (если используется GPS-приемник);
- Статус GPS (если используется GPS-приемник);
- Меню конфигурации и подменю;
- Версия программы;
- Дата последней калибровки;
- Индикатор поиска повреждений кабелей (режим Fault Find) – зависит от модели;
- Предупреждение функции StrikeAlert™;
- Предупреждение о перегрузке.
Тон выходного звукового сигнала:
-Режимы Power / Radio:
Реальный звук Sound™, полученный из обнаруженного электромагнитного сигнала.
-Режимы Peak / Peak+:
Синтезированный звуковой тон, пропорциональный уровню сигнала.
-Режим Guidance:
Непрерывный звуковой тон, когда локатор находится слева от искомой линии, прерывистый тон, когда локатор находится справа от линии.
-Режим Null:
Синтезированный звуковой тон, пропорциональный уровню сигнала. Низкий тон слева от искомой линии, высокий тон справа от искомой линии.
-Звуковой предупреждение функции StrikeAlert:
Звуковое сопровождение для навигации по меню.Функции дополнительных принадлежностей, используемых при локации:
Зажимы локатора: Используются для идентификации отдельного искомого кабеля(ей) в пучке или в шкафу, используя показания уровня сигнала. Стетоскопы: Используются для идентификации отдельного искомого кабеля(ей) в пучке или в замкнутом пространстве, например, в шкафу, используя показания уровня сигнала.
-
-
Технические характеристики трассоискателя RD7100DL:
Параметр RD7100SL RD7100DL RD7100PL Рабочие характеристики Чувствительность 6 E-15 тесла
5 µA на расстоянии 1 метр (33 кГц)Динамический диапазон 140 дБ (среднеквадратическое значение) / √ Гц Селективность 120 дБ/Гц Точность измерения глубины ± 3% Точность локации ± 5% от глубины залегания Полоса частот фильтра активной локации ± 3 Гц, 0 < 1 кГц
± 10 Гц, ≥ 1 кГцВремя запуска Менее 1 секунды Максимальное показание глубины Кабель/Труба: 30 м
Зонд: 19.5 мФункциональные возможности Режимы активной локации До четырех, зависит от модели:
Пиковый режим (Peak);
Режим Peak+ä (выбор: объединение режимов Peak и Guidance или Peak и Null);
Режим сопровождения (Guidance);
Нулевой режим (Null).Регулировка усиления Режим Guidance: Автоматическая;
Другие режимы: Ручная, используя кнопки “+” или “-” путем одного касания для возврата к центру (50% от полной шкалы).Частоты активной локации 8 кГц (8192 Гц)
33 кГц (32768 Гц)
65 кГц (65536 Гц)
83 кГц (83077 Гц)512 Гц
640 Гц
8 кГц (8192 Гц)
33 кГц (32768 Гц)
65 кГц (65536 Гц)8 кГц (8192 Гц)
33 кГц (32768 Гц)
65 кГц (65536 Гц)Режимы пассивной локации Power
RadioPower
Radio
СКЗ (система катодной защиты)Power
RadioОсобенности трассопоисковых локаторов серии RD7100 Параметр RD7100SL RD7100DL RD7100PL Число частот локации 4 5 5 Число частот зондов - 4 1 Пассивные режимы 3 3 2 Компас в активных режимах Есть Есть Есть Компас в пассивных режимах Нет CPS Power Filters Определение глубины в
режиме PowerНет Нет Есть Встроенный GPS-приемник Нет Нет Нет Запись данных эксплуатации Нет Нет Нет Силовые фильтры Нет Нет Есть Поиск повреждений кабелей Нет Нет Есть Литиево-ионная батарея Есть Есть Есть -
Комплект поставки RD7100DL
№ Наименование Количество 1 Локатор RD7100DL 1 2 Руководство по эксплуатации 1 -
