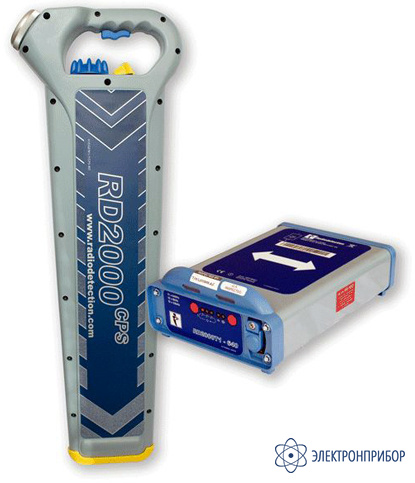

RD2000+ — трассопоисковый комплект
Код товара: 24507-
-
Гарантия
1 год
-
Производитель
Назначение комплекта RD2000+:
Компания Radiodetection - мировой лидер в области локации подземных коммуникаций - представляет локаторы серии RD2000. Локаторы Radiodetection стали стандартным оборудованием во многих областях промышленности и известны своей высокой надежностью, простотой эксплуатации и технического обслуживания. Локатор RD2000 в комплекте с генератором Т1 разработан с использованием новейших технологий и учетом требований компаний, занимающихся прокладкой и эксплуатацией инженерных сетей. Благодаря этому RD2000 по многим параметрам превосходит известные локаторы. Новая система RD2000 обеспечивает более высокую точность и скорость локации подземных инженерных коммуникаций: газопроводов, силовых и коммуникационных металлических кабелей, оптоволоконных кабелей, водопроводов, канализационных трубопроводов и пр.
Разработчики RD2000 пришли к заключению, что локация с использованием даже 2-х активных частот предоставляет ограниченные возможности. Поэтому в локаторе RD2000 используется 3 активные частоты, обеспечивающие эффективное решение широкого спектра задач локации инженерных коммуникаций при увеличении избирательности поиска. В тех случаях, когда уровень сигнала достаточен, автоматически осуществляется измерение глубины залегания инженерных коммуникаций.
Особенности комплекта RD2000+:
Функция StrikeAlert™
Функция StrikeAlert™ в режимах работы генератора "Power" и "Active" обеспечивает оповещение пользователя о наличии действующих кабелей и линий инженерных сетей, залегающих на малой глубине.Качество локации
Одновременное использование звукового сигнала громкоговорителя и электронного индикатора уровня сигнала позволяет предельно точно и максимально быстро определять местоположение подземных коммуникаций
ДИНАМИЧЕСКИЙ ДИАПАЗОН: 120 дБ (при полосе пропускания 10 Гц)
ЧУВСТВИТЕЛЬНОСТЬ: 5x10-15 Тл (32768 Гц, ширина полосы пропускания 1 Гц).Усовершенствованный метод обработки сигнала
В локаторах серии RD2000 используются запатентованные компанией Radiodetection, усовершенствованные методы обработки сигналов, что позволяет осуществлять режекцию нежелательных сигналов при работе в зонах, насыщенных помехами.Реальный звуковой сигнал
Громкоговоритель локатора RD2000 дает «реальный» - не синтезированный звук при обнаружении кабеля или трубопровода. Такой сигнал предоставляет больше информации о типе трассируемой подземной коммуникации и позволяет легко отличать информативный сигнал от фонового шума. Для расширения возможности максимально точного обнаружения подземных коммуникаций в различных условиях (любых объектов подземных сетей, с любыми размерами и с любой топологией) компания Radiodetection разработала целую серию локаторов RD2000: ^с^- RD2000S — для точной локации с использованием зонда, картирования и нахождения мест засоров в трубопроводах, выполненных из различных материалов, включая чугун, глину, бетон и пластик.Батареи питания
В локаторе RD2000 используются всего лишь две батареи типа D, в отличие от других локаторов, в которых используется шесть или даже восемь батарей.Методы измерения:
Прямое подключение
Наиболее эффективный метод для присоединения к клапанам, задвижкам, кабельным жилам или другим доступным точкам искомой линии.Индукционные клещи
Обеспечивается безопасный подвод сигнала генератора к трубопроводу или кабелю под напряжением диаметром до 76 мм без нарушения работы трубопровода или кабельной линии.Использование индукции
Обычный способ быстрого подвода сигнала генератора к трубопроводу или кабелю в тех случаях, когда невозможно гальваническое подсоединение или использование индукционных клещей.CPS (опция)
Система катодной защиты используется для предотвращения коррозии металлических трубопроводов. В режиме CPS может быть точно определено местоположение таких труб.SONDE (опция)
Зонд - автономный передатчик (генератор), подсоединяется к толкателю и вводится в неметалический трубопровод. Это позволяет точно определить трассу прокладки неметаллических труб, глубину, а также положение засора.Соединители с кабелем под напряжением (опция)
Для подвода сигнала генератора к кабелю под напряжением - наиболее часто применяемый метод локализации уличных систем распределения электроэнергии.Серия локаторов RD2000:
RD2000CPS — для оптимальной локации металлических труб любых размеров и/или топологии, а также для локализации труб с системой катодной защиты.
RD2000+ — для высококачественной локации нескольких объектов подземных коммуникаций, одновременно находящихся в данном месте.
-
-
Технические характеристики комплекта RD2000+:
Технические характеристики локатора RD2000 Глубина залегания, м РЕЖИМ ЧАСТОТА ЧУВСТВИТЕЛЬНОСТЬ НА РАССТОЯНИИ 1 м ХОРОШИЕ УСЛОВИЯ ПЛОХИЕ УСЛОВИЯ POWER P 50 или 60 Гц 5 мА 3 2 RADIO R 15 - 30 кГц 25 мкА 2 1 T1 640 Гц 500 мкА 3 2 T1 8 кГц 100 мкА 3 2 T1 33 кГц 5 мкА 3 2 ТОЧНОСТЬ ЛОКАЦИИ ±10% от значения глубины ТОЧНОСТЬ ОПРЕДЕЛЕНИЯ ГЛУБИНЫ При неискаженном сигнале и при отсутствии сигналов от соседних объектов. Режим Line ±5%, от 0,1 до 3 м; Режим Sonde ±5%, от 0,1 до 7 м БАТАРЕИ 2x LR20 (D) 1,5 В, номинальный срок службы 40 часов при 20 оС. Совместимы с NiMH перезаряжаемыми батареями типа D. Технические характеристики генератора T1 ОПИСАНИЕ (МОДЕЛЬ) Т1 - 640 ЧАСТОТА СИГНАЛА ВОЗБУЖДЕНИЯ ИНДУКЦИИ 8 кГц, 33 кГц ЧАСТОТЫ СИГНАЛОВ ДЛЯ ПРЯМОГО СОЕДИНЕНИЯ 640 Гц, 8 кГц, 33 кГц СООТВЕТСТВИЕ СТАНДАРТАМ EN300 330-2-V1.1.1, EN 301 489-3-V1.2.1, BS EN 61010-1 1993/A2:1995 ВЫХОДНАЯ МОЩНОСТЬ 1 / 4 или 1 Вт БАТАРЕИ ПИТАНИЯ 4 х LR20 (D) 1,5 В, номинальный срок службы 12 часов при 20 оС -
