Трассировка и поиск повреждений индукционным методом

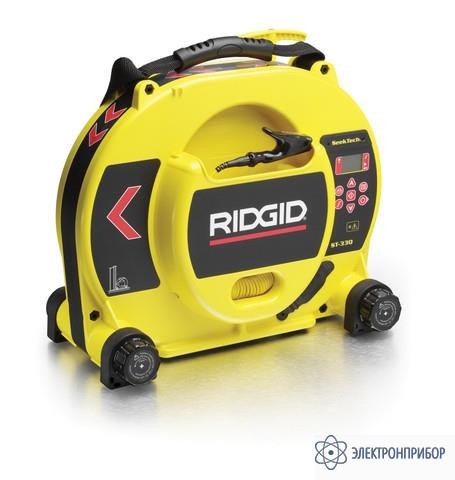

ST-33Q — генератор (10 Вт)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      RIDGID, США

    Назначение генератора сигналов ST-33Q

    Генератор сигналов ST-33Q для поиска коммуникаций предназначен для использования с трассоискателями SR-20 и SR-60 – диагностическими приборами, которые осуществляют измерение электромагнитных полей, излучаемых подземными объектами и предназначены для оказания помощи пользователю в поиске таких объектов путем определения характеристик линий электромагнитного поля и отображения их положения на дисплее трассоискателя. Поскольку линии электромагнитного поля могут быть подвергнуты искажениям и помехам, важно проверить место залегания коммуникации до начала выемки грунта.

    Преимущества генератора сигналов ST-33Q:

    • Удобный и простой в использовании
    • При прямом подключении пользователь может запрограммировать любую требуемую частоту (макс. 93 кГц)
    • Частоты индукционного режима: 8 и 33 кГц
    • Очень мощные индукционные катушки
    • Максимальная мощность 10 Вт (регулируемая)
    • ЖК-дисплей отображает мощность, частоты и состояние батареи
    • Специальная конструкция: звуковой сигнал обратной связи подтверждает наличие хорошей цепи

    Рабочие режимы генератора сигналов ST-33Q:

    Генератор сигналов ST-33Q может подавать активный сигнал отслеживания в целевой проводник тремя способами:

    • Прямое подключение: через провода и зажимы.
      Провода генератора сигналов ST-33Q соединяют непосредственно с целевым проводником и с подходящим заземлением.
    • Индукционные клещи SeekTech: надеваются на трассируемую коммуникацию.
      Губки индукционных клещей SeekTech охватывают целевой проводник; непосредственный контакт металл-металл отсутствует.
    • Индукционный режим (внутренние обмотки генератора сигналов ST-33Q): генератор сигналов ST-33Q кладут на землю для излучения сигнала.
      Генератор сигналов ST-33Q располагают над коммуникацией (вдоль ее). Его внутренняя антенна формирует электромагнитное поле, которое наводит ток в целевом проводнике.
  • Технические характеристики генератора сигналов ST-33Q:

    Параметр Значение
    Частота В режиме прямого соединения 128 Гц, 1 кГц (1024 Гц), 8 кГц (8192 Гц), 33 кГц (32768 Гц), 93 кГц (93623 Гц), 262 кГц (262144 Гц), Любая заданная и добавленная пользователем частота
    В индукционном режиме 8 кГц и 33 кГц
    Частоты, устанавливаемые по умолчанию Переключаемые 128 Гц, 1 кГц, 8 кГц, 33 кГц, 93 кГц, 262 кГц (США)
    Могут быть добавлены до 34-х заданных частот
    Выходная мощность 10 Вт (при использовании разрешенного для применения внешнего адаптера питания)
    5 Вт (при использовании батареек)
    Настройки мощности 5 мА - 400 мА (от батареек)
    до 1000 мА (режим с высокой выходной мощностью (NIMH аккумуляторы или внешний разрешенный для применения источник питания))
    Максимальное напряжение 42 В (действ.)
    Источник электропитания 6 щелочных батарей или NIMH аккумуляторов (элементы D-типа)
    внешний разрешенный для применения источник питания
    Степень защиты IP 65
    Размеры (Длина х Ширина х Высота) 40,8 х 20,2 х 35,7 см
    Вес без батарей 4,83 кг
    Вес с батареями 5,5 кг
  • Комплект поставки ST-33Q

    Наименование Количество
    1. Генератор сигналов ST-33Q 1
    2. Провода и клипсы для прямого соединения 1
    3. Руководство оператора 1
    4. Заземляющий штырь 1
    5. Элементы питания 6
  • Дополнительная комплектация ST-33Q

    • 43 387 руб.
      Добавить к заказу

      Seektech 100 мм, клещи индукционные

      Подходят для коммуникаций диаметром до 100 мм. Светодиод показывает рабочий режим и замыкание кольца.

  • Совместимость с ST-33Q

    • 225 982 руб.
      Добавить к заказу

      SR-20, трассоискатель

      С помощью трассоискателя SR-20 возможно осуществлять поиск подземных магистралей коммунального снабжения быстро, точно и достоверно. Приборы SeekTech являются единственными трассоискателями, в которых применяются многонаправленные антенны, направляющие стрелки и простой для считывания информации картографический дисплей, который быстро и точно приводит оператора к искомой коммуникации. Пользователь может запрограммировать любую требуемую частоту до 35 кГц.

    • 326 720 руб.
      Добавить к заказу

      SR-60, трассоискатель

      Трассоискатель SR-60 используется для обнаружения коммуникаций с помощью линейного передатчика, обнаружения коммуникаций только с помощью трассоискателя, для поиска видеокамеры системы телеинспекции, если она оборудована передатчиком. Аналог SR-20, отличия: увеличенный экран, увеличенный диапазон рабочих частот. Вес 2,3 кг. Пользователь может запрограммировать любую требуемую частоту до 93 кГц.
