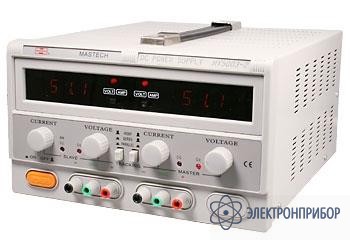

HY5003-2 — лабораторный блок питания

Код товара: 31624

  • Назначение лабораторного блока питания HY5003-2

    Лабораторный блок питания HY5003-2 - двухканальный источник постоянного тока. В нем используются два независимых канала, обеспечивающие выходное напряжение в каждом канале в диапазоне от 0 до 50 Вольт с силой постоянного тока до 3 Ампер каждый. При необходимости каналы соединяются последовательно или параллельно для удвоения выходного напряжения или тока соответственно.

    С помощью 3х-разрядных LED-матриц в блоке питания HY5003-2 осуществляется визуальный контроль за значениями выходных напряжения и тока в каждом канале.

    Регулировка значений тока и напряжения осуществляется потенциометрами раздельно для тока и напряжения в каждом канале.

    Выходные значения тока и напряжения в каждом канале контролируются на раздельных стрелочных приборах для каждого параметра каждого канала.

    Погрешность измерений составляет не более 1 % ± 2 единицы по напряжению и 2% ± 2 единицы по току.

    В нижней части лицевой панели блока питания HY5003-2 находятся выходные клеммы, с которых снимается напряжение и клемма заземления. Для каждого канала предусмотрены свои клеммы.

    В источнике питания HY5003-2 применена защита от перегрузки по току и по напряжению по каждому каналу. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.

    Питание блока осуществляется от сети переменного тока 220 Вольт.

    Включение и выключения источника питания HY5003-2 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.5

    Особенности лабораторного блока питания HY5003-2

    • Выходное напряжение/выходной ток: 2 × 0 – 50 В / 2 × 0 – 3 А
    • Дисплей: 2 × LCD (31/2 разр.)
    • Точность: напряжение ±1% + 2 един. ток ±1.5% + 2 един.
    • Размеры: 291 × 158 × 136 мм
    • Вес: 4 кг

  • Технические харакетристики лабораторного блока питания HY5003-2

    Параметр Значение
    Выходное напряжение, В 2 x 0 - 50
    Выходной ток, А 2 x 0 - 3
    Уровень пульсаций по току, мА ≤ 3
    по напряжению, мВ ≤ 0,5
    Коэффициент влияния нагрузки, % по току ≤0,2 ± 1 мА
    по напряжению ≤0.01 ± 1 мВ
    Коэффициент влияния напряжения питания, % ≤0.01 ± 15 мВ
    Индикация значений выходного тока и напряжения Две 3х-разрядные светодиодные матрицы
    Габаритные размеры, мм 365 х 265 х 164
    Питание, В ~ 220 / 110 В ± 10 %

  • Комплект поставки HY5003-2

    Наименование Количество
    Лабораторный блок питания HY5003-2 1
