GPP-74323, GPP 74323, GPP74323

Источники питания

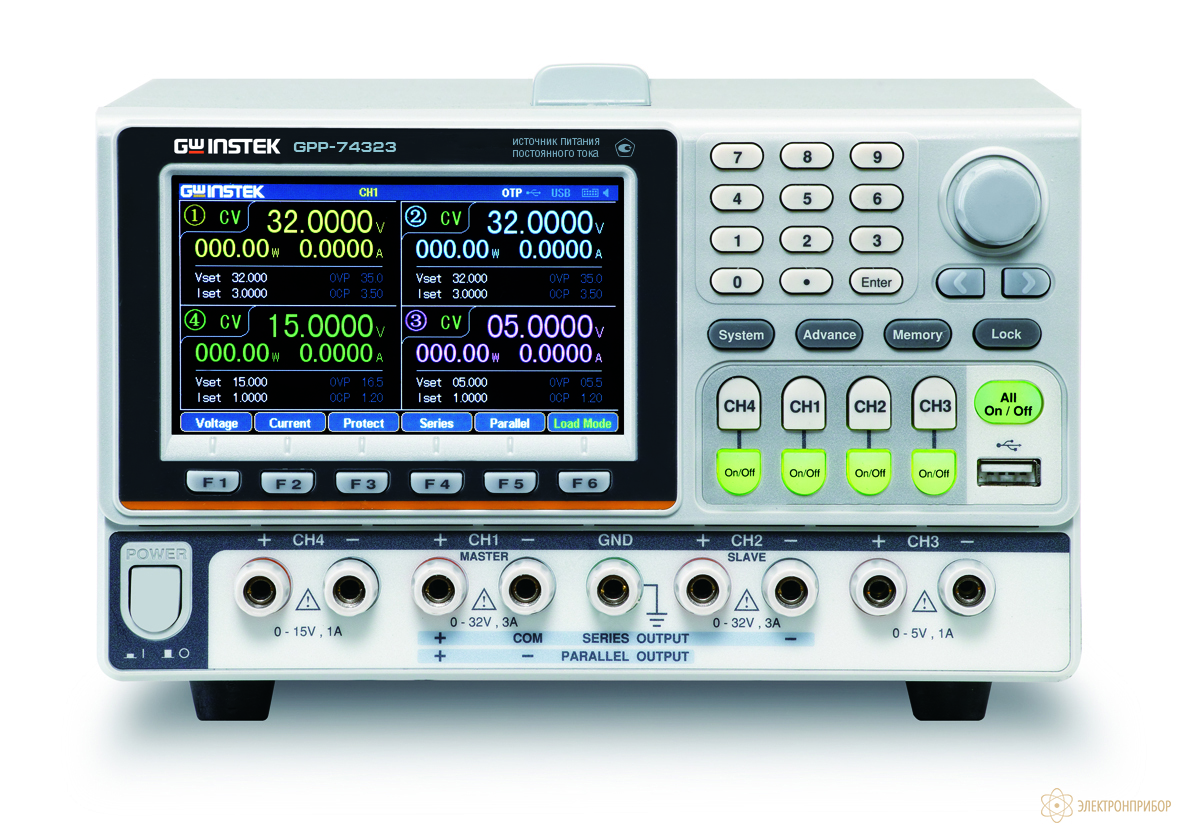

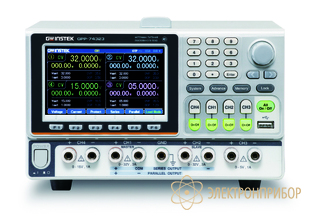

GPP-74323 (GPIB) — источник питания

Код товара: 50659
  • 75131-19
    Является модификацией GPP-74323

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      75131-19 до 31.05.2029

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности источника питания GPP-74323 (GPIB):

    • 1/2/3/4 выходных канала в зависимости от модели;
    • Нестабильность от 0,01 %; пульсации 350 мкВ ср. кв., 2 мА ср. кв.;
    • Дискретность индикации: 0,1 мВ; 0,1 мА;
    • Режимы стабилизации тока напряжения, сопротивления;
    • Функция поглощения мощности с режимами CV, CC, CR (до 100 Вт в зависимости от модели);
    • Последовательное и параллельное соединение первого и второго канала (у многоканальных моделей); автотрекинг; 2-х полярный выход;
    • Память для записи последовательностей, задержек, настроек регистратора;
    • Встроенные 8 шаблонов выходного сигнала;
    • Аналоговое управление включения выхода;
    • Защита от перегрузки и переполюсовки, перегрева;
    • Электронное отключение нагрузки;
    • Цветной ЖК-дисплей (6 разрядные индикаторы тока и напряжения);
    • Малошумящий вентилятор охлаждения с терморегулировкой;
    • Интерфейсы USB, RS-232, LAN, GPIB.

  • Технические характеристики источника питания GPP-74323:

    Модель Независимый режим Последовательное соединение Паралельное соединение
    Канал 1 Канал 2 Канал 3 Канал 4 Канал 1.2 Канал 1.2
    GPP-71326 0...32 В 0...6А - - - - -
    GPP-72323 0...32 В 0...3А 0...32 В 0...3А - - 0...64В 0...3 А 0...32 В 0...6 А
    GPP-73323 0...32 В 0...3А 0...32 В 0...3А 1.8V/2.5V/3.3V/5V 5А - 0...64В 0...3 А 0...32 В 0...6 А
    GPP-74323 0...32 В 0...32 В 0...5 В 0...15 В 0...64 В 0...32 В
    0...3А 0...3А 0...1 А 0...1 А 0...3 А 0...6 А
    Параметр Значение
    Нестабильность Пульсации (5 Гц...1 МГц) При изменении напряжения питания: s (0.01 % + 3 мВ )
    При изменении тока нагрузки: <. (0.01 % + 3 мВ) при номинальном токе <. 3 А; <. (0.02 % + 5 мВ) при номинальном токе > 3 А
    £ 1 мВфа
    Время установления £ 50 мкс (50 %-изменение нагрузки, мин. ток 0.5 А)
    Нестабильность При изменении напряжения питания: s (0,2 % + 3 мА )
    Пульсации (5 Гц...1 МГц) При изменении напряжения на нагрузке: s (0.2 % + 3 мА)
    £ 3 мАо- .i
    Погрешность трекинга <. (0.1 % + 10 мВ) без нагрузки, от показаний ведущего источника; s 100 мВ с нагрузкой
    Погрешность при параллельном соединении При изменении напряжения питания: s (0.01 % + 3 мВ )
    При изменении тока нагрузки: <. (0.01 % + 3 мВ) при номинальном токе <. 3 А; <. (0.02 % + 5 мВ) при номинальном токе > 3 А
    Погрешность при последовательном соединении При изменении напряжения питания: s (0.01 % + 5 мВ ) При изменении тока нагрузки: £ 100 мВ
    Нестабильность Пульсации (5 Гц...1 МГц) При изменении напряжения питания: s 3 мВ При изменении тока нагрузки: £ 5 мВ
    2 mB^.j,
    Напряжение на нагрузке Ток в нагрузке 1...33В
    0...6.2 A (GPP-71326)
    0...3.2 A (GPP-72323 GPP-73323. GPP-74323)
    Потребляемая мощность 0...100 Вт (GPP-71326)
    0...50 Вт (GPP-72323 GPP-73323. GPP-74323)
    Диапазон установки (Кан 1, Кан 2) 1.5 В . ..33 В
    Погрешность установки ±(0.1%*UyCT+30 мВ)
    Дискретность установки 10 мВ
    Диапазон установки (Кан 1, Кан 2) 0...6.2 A (GPP-71326)
    0...3.2 A (GPP-72323 GPP-73323. GPP-74323)
    Погрешность установки ±(0.3%*1уст+10 мА)
    Дискретность установки 1 мА
    Диапазон установки (Кан 1, Кан 2) 1 Ом...1 кОм
    Погрешность установки ±(3%*RycT+1 Ом), при US0.1 В. IS0.1 А
    Дискретность установки 1 Ом
    Формат индикации Дискретность индикации Погрешность установки и индикации напряжения Погрешность установки и индикации тока 4.3" цветной ЖК-дисплей. 6 разрядов 0.1 мВ. 0.1 мА ±(0.03%+ 10 мВ)
    ± (0.03 % + 10 мА)
    Корпус - выход Корпус - сеть 20 МОм (напряжение испытания 500 В пост.) 2: 30 МОм (напряжение испытания 500 В пост.)
    Напряжение питания 100 /120 / 220 В (+ 10 %) / 230 В (+ 10 %. - 6 %). 50 / 60 Гц
    Габаритные размеры 213 х 145 x312 мм
    Масса 7.5 кг

  • Комплект поставки GPP-74323 (GPIB)

    № Наименование Количество
    1 Источник питания GPP-74323 (GPIB) 1
    2 Провод измерительный GTL-104 2
    3 Провод измерительный GTL-105 2
    4 Шнур питания 1
    5 Инструкция по эксплуатации 1
