RD 5100

Трассировка и поиск повреждений индукционным методом

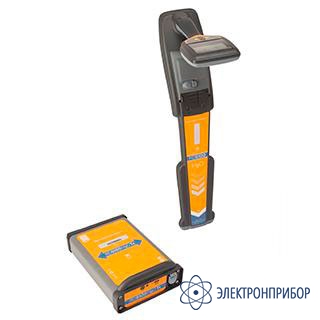

RD5100 с генератором T1 и сумкой — трассоискатель

Сохранить в PDF Распечатать
  • Назначение трассоискателя RD5100 с генератором T1 и сумкой:

    Поиск углубленных труб и кабелей, будь то поиск неисправностей или недопущения инженерных коммуникаций во время земляных работ, может представлять большие трудности. Это может быть еще хуже в случаях, когда труба имеет резиновые уплотнения, изоляторы или даже промежутки между секциями. Эти проблемы, если их не устранить, могут привести к дорогостоящему ремонту, задержкам и в некоторых случаях травмам.

    Серия RD5100 была разработана для решения этих проблем, в частности, для решения проблем, например, в водной и газовой промышленности, где применяются углубленные трубы и кабели.

    Описание трассоискателя RD5100 с генератором T1 и сумкой:

    Режим навигации

    Режим навигации позволяет быстро следовать по пути скрытой коммуникации. Интуитивно понятные пропорциональные стрелки, направленная «стрелка» и дифференцированные звуковые сигналы направляют вас вдоль целевой трубы или кабеля.

    TruDepth™

    Показания глубины отображаются только тогда, когда локатор RD5100 правильно ориентирован над целевым кабелем, трубой или зондом.

    Компас

    Визуально показывает ориентацию целевых кабелей. Позволяет оператору быстро и легко следовать за линией цели. Максимизирует точность измерения глубины, обеспечивая правильное расположение локатора с целевой линией.

    Динамическая защита от перегрузки

    Расширяет возможности локации RD5100 в областях, где отказывают другие продукты. Автоматически отфильтровывает большие и нежелательные сигналы, обеспечивая точное местоположение целевой коммуникации. Особенно полезно в электрически шумных условиях, таких как силовые подстанции или вблизи воздушных высоковольтных кабелей.

    Аудио тоны

    В режиме навигации непрерывный сигнал слева от цели и прерывистый сигнал справа помогают вести вас к цели.

    Глубина и ток

    Одновременное считывание активных строк для уверенности, что вы следуете правильной цели.

    Сменные Li-Ion аккумуляторы

    Сменные литиево-ионные аккумуляторы как для локатора, так и для передатчика, обеспечивают возможность непрерывной работы в течение длительного времени.

    iLOC

    iLOC - это усовершенствованная связь Bluetooth между локатором RD5100H20 + и передатчиком мощностью 10 Вт. iLOC позволяет оператору удаленно управлять передатчиком. Меньше времени на прогулки и больше времени на поиск.

  • Технические характеристики трассоискателя RD5100 с генератором T1 и сумкой:

    Параметр Значение
    Частоты локатора Активная (512 / 640Гц);
    Sonde (512 / 640 Гц, 8 к, 33 к)
    Частоты генератора 32.768 кГц ±20 Гц, 131.072 кГц ±20 Гц
    Режим управления Есть
    Пик и режим наведения стрелками Есть
    Генератор / мощность T1 / 1 Вт
    Встроенный GPS-приемник Нет
    Функция "StrikeAlert" - обнаружение силовых кабелей на малой глубине Нет
    Перезаряжаемые батареи (Li-Ion) Опционально
    Время работы До 40 часов
    Пыле- и влагозащищённость IP65
    Рабочая температура От -20 °C до +50 °C
    Температура хранения От -20 °C до +70 °C
    Размеры локатора 648 х 286 х 125 мм
    Вес локатора с установленными батареями 1,9 кг
  • Комплект поставки RD5100 с генератором T1 и сумкой

    Наименование Количество
    1 Трассоискатель RD5100 1
    2 Генератор T1 1
    3 Сумка для переноски 1
