FL50-SET — трассоискатель
Код товара: 33728-
-
Производитель
Назначение трассоискателя FL50-SET
При помощи трассопоисковой измерительной системы FL50-SET можно решать различные задачи при эксплуатации силовых кабелей и кабелей связи, а также на предприятиях газо- и водоснабжения.

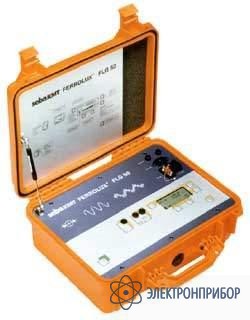

Звукочастотный генератор Ferrolux FLG 50 предназначен для поиска кабелей, выбора кабелей из пучка, поиска дефектов кабеля и для локализации металлических труб.
Новшеством в трассоискателях серии FERROLUX является возможность одновременной передачи трех частот. Благодаря этому не нужно переключать генератор Ferrolux FLG 50 при поиске трассы.
В сочетании с новым звукочастотным приемником Ferrolux FLE 10 можно проводить измерения новыми методами локализации SuperMax и идентификацию направления сигнала SignalSelect.
Генератором Ferrolux FLG 50 можно измерять сопротивление шлейфа измеряемого объекта, выходное напряжение и ток, а также угол фазы.
Особенности генератора Ferrolux FLG 50
- Автоматическое согласование полного сопротивления
- Встроенная передающая рамка
- Автоматический и ручной выбор частоты. Одновременная наводка трех частот
- Защита от перегрузки на всех ступенях полного сопротивления
- Контроль и индикация емкости аккумулятора
- Возможность зарядки аккумулятора и работы генератора Ferrolux FLG 50 от бортовой сети автомобиля 12 В
- Связь с ПК через интерфейс RS 232 для простого сервисного обслуживания, а также дистанционное управление прибором FLG 50 через ПК
Приемник Ferrolux FLE 10
Назначение приемника Ferrolux FLE 10
Приемник звуковой частоты серии Ferrolux FLE 10 с датчиком для поиска трассы FS 10 из комплекта трассоискателя Ferrolux FL объединяет новые методы локализации SuperMax, SignalSelect (идентификация направления сигнала) и традиционные звукочастотные методы. Все необходимые функции в одном трассоискателе!
Могут использоваться следующие методы локализации:
- Стандартные методы минимума и максимума
- SuperMax (Супер-максимум)
- SignalSelect (Идентификация направления сигнала)
- Локализация магнитного поля скрутки
- Измерение глубины (цифровое + метод 45°)
- Выбор кабеля из пучка
- Локализация повреждений оболочки
- Обследование местности
При помощи нового датчика для поиска трассы FS 10 можно одновременно измерять глубину залегания и силу тока сигнала. Путем поворота ручки датчика на 90° можно легко переходить на другие методы локализации.
Особенности приемника Ferrolux FLE 10
- Высокая чувствительность приемника Ferrolux
- Прямое измерение глубины залегания и силы тока сигнала
- Трассировка кабеля при помощи направления оператора вправо-влево
- Возможность прослушивать напрямую аналоговый сигнал
- Интерфейс RS-232 для связи трассоискателя с ПК
- Быстрая зарядка аккумуляторов трассоискателя в течение 10 минут на 3 часа работы
SignalSelect (идентификация направления сигнала)
При помощи запатентованного метода для идентификации направления сигнала на трассе, названного SignalSelect, значительно повышается надежность и эффективность поиска трассы. Метод особенно необходим на трассах с плотной сетью коммуникаций.
Генератор Ferrolux FLG 10 создает специальный сигнал звуковой частоты, который подается на испытуемый объект гальванически или индуктивно. Приемник трассоискателя Ferrolux FLE 10 / FS 10 выделяет этот сигнал над трассой и определяет его направление.
SuperMax (метод Супер-Максимума)
Стандартный метод максимума из-за своей относительно грубой точности используется лишь для решения задач по зондированию грунта.
Благодаря специальной связи традиционных методов максимума и минимума в новой трассопоисковой системе FERROLUX реализовано новое решение метода максимума - SuperMax - очень точная локализация с наилучшим сигналом точно над трассой и отсутствие сигнала рядом с трассой.
-
-
Технические характеристики генератора FLG 50
Параметр Значения Рабочие частоты 491 Гц / 982 Гц / 9820 Гц, автоматический выбор частоты (+ спец. частоты по запросу заказчика) Максимальная мощность, Вт 50 (ступенчатая регулировка от 0 до 50 Вт с шагом 2,5 Вт) Согласование полного сопротивления, Ом 0,5 ... 1024, автоматическое Измеряемые параметры сопротивление шлейфа, напряжение, ток, угол фазы Питание NiMh батарея 12 В / 4 Ач Время работы, часов не менее 1 (мощность 50 Вт) не менее 5 (мощность 10 Вт) Время заряда аккумулятора, часов 6 Габаритные размеры, мм 410 x 175 x 335 Вес, кг 12 Класс защиты IP 54 (пыле-, водонепроницаемый) Рабочая температура минус 10 ... +55 °C Технические характеристики приемника Ferrolux FLE 10
Параметр Значения Рабочие частоты - активные, кГц 491 Гц, 982 Гц, 9820 Гц - пассивные 50 / 60 Гц, 100 / 120 Гц Макс. глубина измерения 5 м Измерение силы тока 1 мA ... 400 A Питание / Время работы - щелочные батареи 4 х 1,5 В (LR6) / 20 часов - NiCd/NiMh аккумуляторы 4 х 1,5 В (LR6) / 13 часов Габаритные размеры, мм - приемник FLE 10 220 x 100 x 110 - датчик FS 10 550 x 100 x 40 (без ручки) Вес, кг - приемник FLE 10 1,5 - датчик FS 10 0,9 Рабочая температура минус 10 ... +55 °C -
Комплект поставки FL50-SET
№ Наименование Количество 1. Генератор Ferrolux FLG 50 1 2. Головные телефоны 1 3. Комплект соединительных кабелей для генератора 1 4. Датчик FS 10 1 5. Приемник FLE 10 1 6. Сумка 1
