Установки для высоковольтных испытаний изоляции

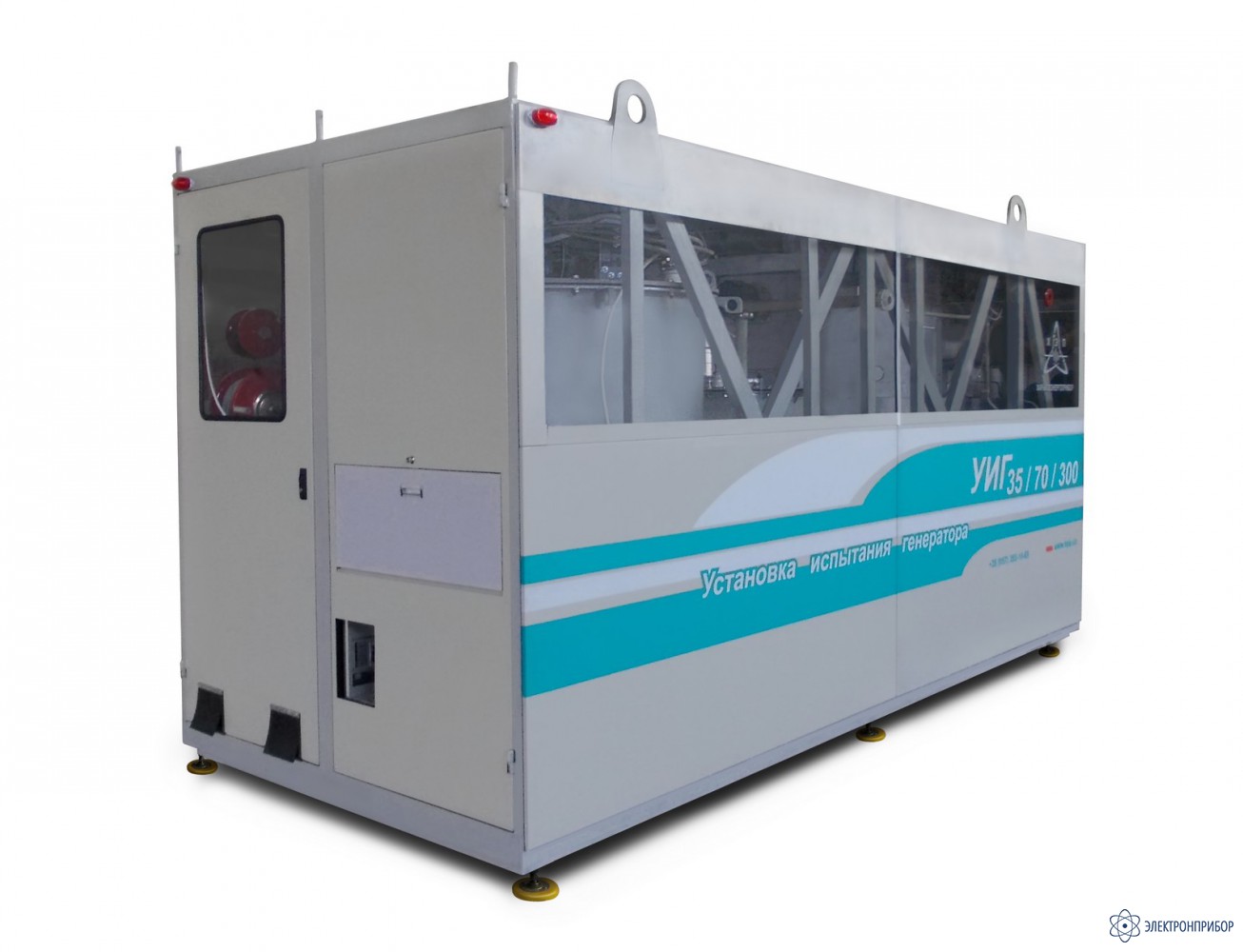

УИГ-35/70-1400 — установка испытания генераторов

Код товара: 31777
  • 56822-14

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      56822-14 до 08.02.2024

    • Производитель

      ХарьковЭнергоПрибор, Украина

    Назначение установки УИГ-35/70-1400:

    Установка УИГ-35/70-1400 предназначена для проведения испытаний изоляции обмоток генераторов переменным напряжением промышленной частоты, испытание изоляции экранированных токопроводов, а так же испытания токопроводов постоянным напряжением, согласно требованиям "Правил устройства электроустановок" и РД 34.45-51.300, с максимальной мощностью на нагрузке до 1400 кВА.

    Условия эксплуатации установки УИГ-35/70-1400:

    Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

    Параметр Значение
    Температура окружающей среды, °С от +10 до +35
    Относительная влажность, % 80 при температуре +25° С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)

    Условия эксплуатации соответствуют УХЛ категории размещения 4 по ГОСТ 15150.

  • Технические характеристики установки УИГ-35/70-1400:

    Параметр Значение
    Напряжение питающей 3-х фазной сети переменного тока (50 Гц), В 380 ± 38
    Потребляемая мощность, кВ•А, не более 250
    Продолжительность непрерывной работы на максимальном режиме, мин, не более 20
    Перерыв после непрерывной работы, мин, не менее 40
    Максимальная выходная мощность, кВ•А 1400
    Наибольшее рабочее напряжение переменного тока в режиме испытания обмотки статора, кВ 35
    Наибольшее рабочее напряжение переменного тока в режиме испытания шинопровода, кВ 70
    Наибольшее рабочее напряжение выпрямленного тока в режиме испытания токов утечки, кВ 100
    Приведенная погрешность измерения токов и напряжений, не более, % 3
    Ток срабатывания защиты по высоковольтной стороне, А 32
    Ток срабатывания защиты по низковольтной стороне, не более, А 350
    Диапазон емкостей объектов испытаний, мкФ 0,01 – 1,5
    Габаритные размеры Д×Ш×В, мм 4400×2000×2100
    Гарантийный ресурс, ч 1200
    Масса, кг, не более 13000

  • Комплект поставки УИГ-35/70-1400

    Наименование Количество
    Установка испытания генераторов УИГ-35/70-1400 1
    Регулятор напряжения РОТМ-250 1
    Трансформатор повышающий ТМ-35-70-300 1
    Реактор резонансный РОМПН-35-1400 1
    Блок защиты от перенапряжения 1
    Контроллер управления с памятью и выводом результатов на ноутбук 1
    Диск с ПО 1
    Дисплей 1
    Измеритель тока утечки ИТВЦ-20 1
    Высоковольтный диод 1
    Стойка высоковольтного диода 1
    Делитель напряжения 1
    Стойка с дугогасящего резистора с короткозамыкателем 1
    Стойка ограждения 4
    Крестовина стойки ограждения 4
    Крестовина стойки делителя и высоковольтного диода 2
    Дугогасящий резистор 1
    Кабель измерения 1
    Кабель управления 1
    Перемычка заземления 1
    Кабель силовой 4×75 мм² 1
    Кабель питания управления 1
    Провод защитного заземления 10 мм², на барабане (сверхгибкий в прозрачной силиконовой оболочке) 1
    Провод рабочего заземления 6 мм², на барабане (сверхгибкий в прозрачной силиконовой оболочке) 1
    Провод высоковольтный, (сверхгибкий, силиконовая резина) 1
    Шнур ограждения (50м) 1
    Комплект тканевых строп 1
    Руководство по эксплуатации УИГ-35/70-1400 1
    Паспорт УИГ-35/70-1400 1
    Паспорт РОТМ-250 1
    Паспорт ТМ-35-70-300 1
    Паспорт РОМПН-35-1400 1
