Установки для высоковольтных испытаний изоляции

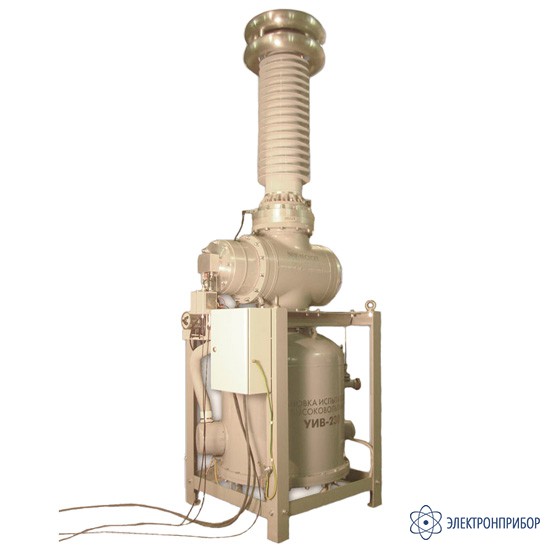

УИВ-230 — установка для испытания высоким напряжением

Код товара: 43139

    • Гарантия

      1 год

    Назначение установки для испытания высоким напряжением УИВ-230:

    Установки на напряжение 230, 345, 395, 450, 500 кВ  УИВ-230, УИВ-345, УИВ-395, УИВ-450, УИВ-500 предназначены для испытаний электрической прочности изоляции с измерением частичных разрядов высоковольтных аппаратов классов напряжения 110кВ и выше на месте производства и монтажа. Установки предназначены для испытаний оборудования с внешней воздушной изоляцией.

    По желанию Заказчика в конструкцию установки могут быть включены дополнительные «стыковочные» узлы, что позволяет использовать эти установки для испытаний геметизированных элегазовых КРУЭ по «закрытой» схеме.

    Установки позволяют проводить испытания в помещениях ограниченной площади и высоты потолков. Высоковольтный элегазовый блок легко перемещается по испытательному полю стенда, механизм изменения угла наклона блока позволяет оперативно адаптировать установку к высоте потолка.

    Микропроцессорный пульт управления типа МПУ 2.16-01 обеспечивает ручное и полностью автоматизированное (по задаваемым с его помощью планам-графикам испытаний) управление установками:

    • Ручной и автоматический режимы работы;
    • Встроенный цифровой вольтметр;
    • Программирование хода испытаний;
    • Переключение скоростей изменения ВН;
    • 3 входа «True RMS»;
    • Порт подключения принтера для распечатки протоколов испытаний;
    • Гальваническая развязка цепей управления и измерения (1 кВ);
    • 16 цифровых входов и выходов;
    • Настройка масштабных коэффициентов измерительных каналов;
    • Высокая степень ЭМС;
    • Отображение токов и напряжений установки при испытаниях;
    • Встроенный секундомер;
    • Высокая точность автоматической установки ВН;
    • Слежение за температурой источника ВН.

  • Технические характеристики установки для испытания высоким напряжением УИВ-230:

    Параметр Значение
    УИВ-230 УИВ-345 УИВ-395 УИВ-450 УИВ-500
    Номинальное напряжение* Uном, кВ 230 345 395 450 500
    Номинальное напряжение питания, В 380 380 380 380 380
    Номинальная частота, Гц 50 50 50 50 50
    Диапазон генерируемых напряжений, кВ 25 - 230 35 - 345 40 - 400 40 - 450 50 - 500
    Испытательное напряжение частоты (50 Гц), кВ 245 375 420 475 525
    Установившийся ток к.з., не менее, А 0,3 0,3 0,3 0,3 0,3
    Максимальная емкость нагрузки* при Uном в течение 5 мин, пФ 2700 2000 1000 1000 1000
    Максимальная емкость нагрузки при Uном в течение 1 мин, пФ 4000 4000 1900 2000 1500
    Максимальная мощность нагрузки, не менее, кВА 50 125 92 125 100
    Максимальная потребляемая мощность, не более, кВА 40 40 40 40 40
    Погрешность измерения высокого напряжения, % 3,0 3,0 3,0 3,0 3,0
    Стабильность воспроизведения напряжений в диапазоне, % 1,0 1,0 1,0 1,0 1,0
    Напряжение погасания ЧР(Ue), кВ 90 200 200 200 260
    Интенсивность ЧР при напряжении (Ue), не более, пКл 5,0 5,0 5,0 5,0 5,0
    Избыточное давление элегаза, МПа (кгс/см2) 0,39 (3,9) 0,39 (3,9) 0,44 (4,4) 0,39 (3,9) 0,39 (3,9)
    Емкость встроенного соединительного конденсатора, пФ 450 300 300 300 300
    Масса высоковольтного блока, кг 800 800 900 1200 1500
    Масса блока управления, кг 600 650 600 700 900

    Примечание: *По желанию Заказчика установка м.б. изготовлена на другое номинальное напряжение.

  • Комплект поставки УИВ-230

    № Наименование Количество
    1 Пульт управления МПУ 2.16-01 1
    2 Рабочий стол, кресло оператора 1
    3 Лестница для монтажа 1
    4 Комплект кабелей длиной не менее 10 м. 1
    5 Цифровой амплитудный вольтметр ВА 11 1
    Элегазовый блок в составе:
    6 Испытательный трансформатор ИОГ-*** 1
    7 Соединительный конденсатор 1
    8 Ввод воздух/элегаз 1
    9 Рама на колесах, с устройством для изменения наклона и фиксацией положения элегазового блока 1
    Блок регулятора напряжения в составе: 1
    10 Регулировочный трансформатор 1
    11 Шкаф управления и коммутации 1
    12 Компенсирующий реактор 1
    Измеритель частичных разрядов ИЧР 201 в составе: 1
    13 Портативный компьютер (ноутбук) 1
    14 Измеритель характеристик частичных разрядов ИЧР 201 1
    15 Выносной измерительный блок ВИБ 1
    16 Фильтр высоких частот ФВЧ 2
    17 Градуировочный генератор частичных разрядов ГГЧР 1
    18 Комплект кабелей 1
    Аттестационная и эксплуатационная документация в составе: 1
    19 Руководство по эксплуатации 1
    20 Формуляр 1
    21 Программа первичной аттестации 1
    22 Протокол первичной аттестации 1
    23 Аттестат ФГУП "ВНИИМ им. Д.И.Менделеева" на установку 1
    24 Свидетельство ФГУП "ВНИИМ им. Д.И.Менделеева" о поверке емкостного делителя высокого напряжения 1
    25 Свидетельство ФГУП "ВНИИМ им. Д.И.Менделеева" о калибровке прибора измерителя частичных разрядов ИЧР 201 1
    26 Свидетельство ФГУП "ТЕСТ Санкт-Петербург" о поверке цифрового амплитудного вольтметра ВА 11 1
