АИСТ 50/70М, АИСТ5070М, АИСТ-50-70-М
АИСТ 50/70M (100mA) — аппарат испытания диэлектриков с сухим трансформатором
Код товара: 70777-
-
Гарантия
1 год
Описание аппарата испытания диэлектриков с сухим трансформатором АИСТ 50/70M (100mA):
Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 50/70M (100mA) предназначена для испытания электрооборудования, электрической прочности изоляции силовых кабельных линий и твердых диэлектриков высоким напряжением переменного тока промышленной частоты до 50 кВ и постоянного тока до 70 кВ.

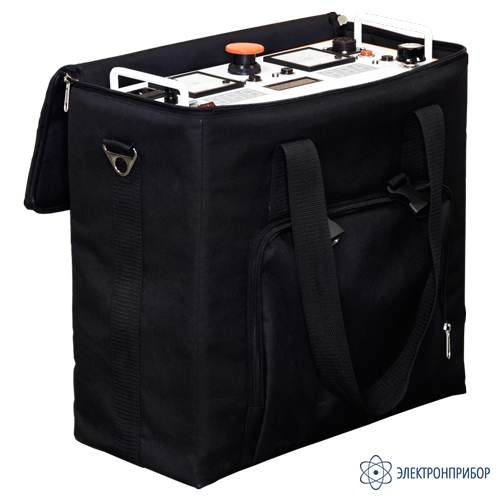

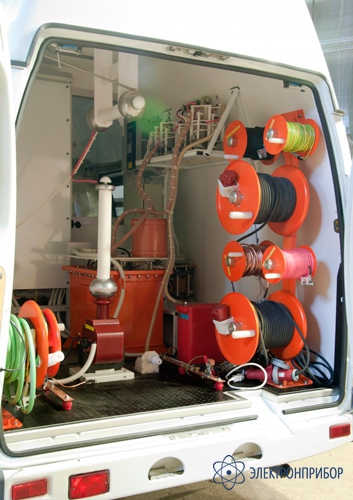

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 50/70M (100mA) поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.
Отличительной особенностью модификации аппарата испытания диэлектриков АИСТ 50/70M (100mA) с сухим трансформатором является использование испытательного трансформатора сухого типа. Это компактная, легкая эргономичная конструкция, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.
Исполнение высоковольтного трансформатора возможно в следующих вариантах (по согласованию): 3кВА / 60мА; 5кВА / 100мА; 10кВА / 200мА; 15кВА / 300мА; 20кВА / 400мА; 30кВА / 600мА.
В связи с постоянным совершенствованием, технические характеристики, конструкция и внешний аппарата испытания диэлектриков АИСТ 50/70M (100mA) с сухим трансформатором могут незначительно отличаться от фактически приобретенного изделия.

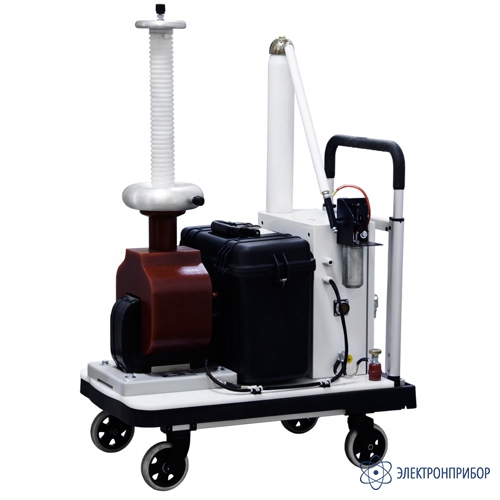

В комплекте поставляется тележка, позволяющая транспортировать силами одного человека.
-
-
Технические характеристики аппарата испытания диэлектриков с сухим трансформатором АИСТ 50/70M (100mA):
Параметр Значение Диапазон переменного испытательного напряжения от 1 кВ до 50 кВ Диапазон выпрямленного испытательного напряжения от 2 кВ до 60 кВ Максимальное значение тока нагрузки переменное напряжение 100 мА Максимальное значение тока нагрузки выпрямленное напряжение 25 мА Относительная погрешность измерения тока и напряжения не более 3% Режим испытаний ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения) Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний Есть (по просьбе заказчика) Высоковольтный трансформатор сухой необслуживаемый Есть Возможность транспортировки на легковом автомобиле в любом положении Есть Вес Пульт управления 13 кг
Высоковольтный генератор 30 кг (двухблочное исполнение)Габаритные размеры Пульт управления 390 х 390 х 185 мм
Высоковольтный генератор 330 х 280 х 510 мм -
Комплект поставки АИСТ 50/70M (100mA)
№ Наименование Количество 1 Пульт управления 1 2 Блок высоковольтный 1 3 Кабель соединительный (пульт управления - блок высоковольтный) 1 4 Кабель сетевого питания 1 5 Провод заземления пульта управления 1 6 Провод заземления блока высоковольтного 1 -
Дополнительная комплектация АИСТ 50/70M (100mA)
