ВИУ-100-М, ВИУ 100М, ВИУ-100 М, ВИУ 100 М

Установки для высоковольтных испытаний изоляции

ВИУ-100/70М — мобильная высоковольтная испытательная установка

Код товара: 83156

    • Гарантия

      1 год

    Назначение мобильной высоковольтной испытательной установки ВИУ-100/70М:

    Мобильная высоковольтная испытательная установка ВИУ-100/70М предназначена для проверки электрической прочности изоляции твердых диэлектриков с низкой и средней электрической емкостью (силовых кабелей, распределительных устройств, шинопроводов, изоляторов и т.п.) напряжением постоянного тока (DC) до 70/100 кВ и высоковольтных испытаний других объектов напряжением переменного тока (AC) до 100 кВ промышленной частоты (f = 50 Гц).

    Преимущества мобильной высоковольтной испытательной установки ВИУ-100/70М:

    • режим испытания напряжением постоянного (DC) и переменного (AC) тока;
    • высокая мощность;
    • мобильное исполнение;
    • элегазовая (SF6) изоляция трансформатора;
    • безопасность – раздельная компоновка;
    • системы защиты от превышения напряжения и тока.

    Описание мобильной высоковольтной испытательной установки ВИУ-100/70М:

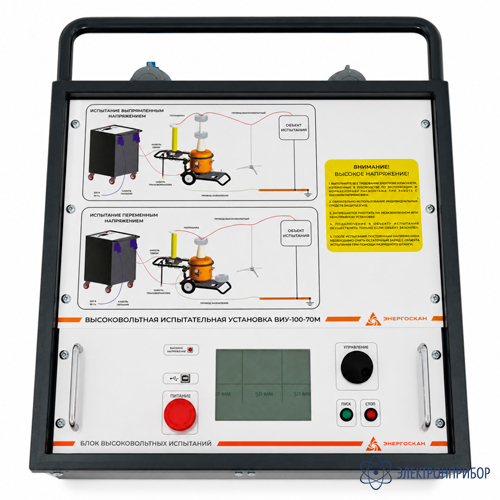

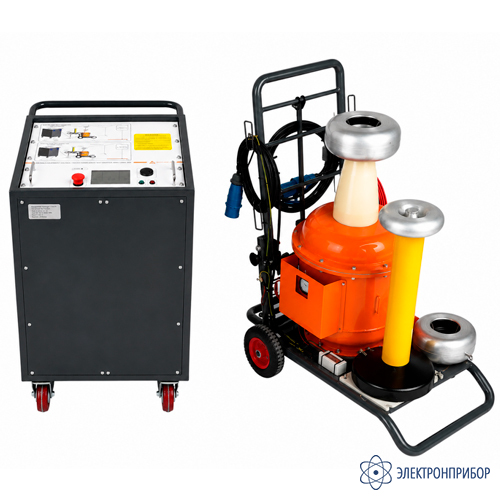

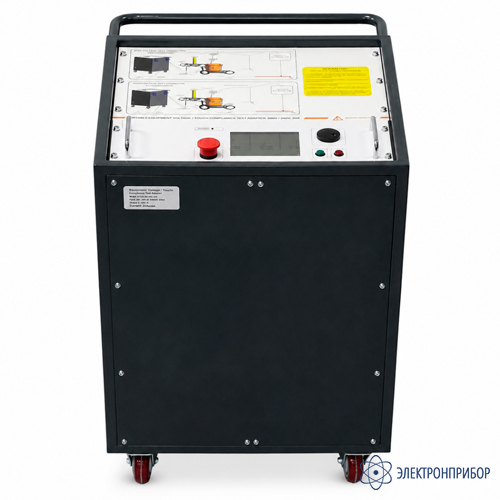

    Установка ВИУ-100/70М состоит из двух отдельных мобильных модулей – блока управления и высоковольтного блока. Блок управления выполнен в пластиковом противоударном кейсе и служит для контроля высоковольтного блока. Высоковольтный блок представляет собой однофазный повышающий трансформатор с элегазовой (SF6) изоляцией.

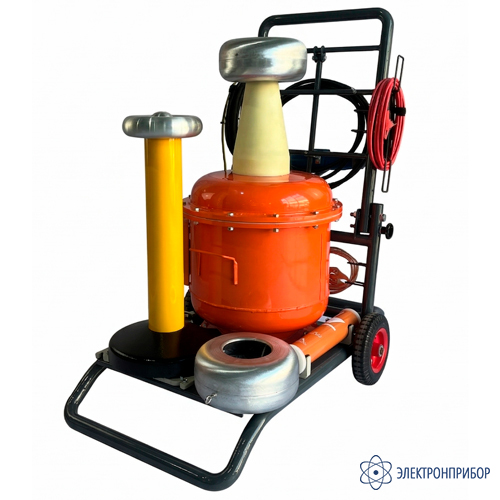

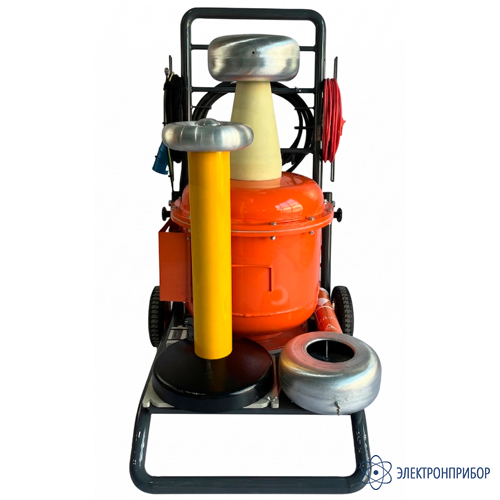

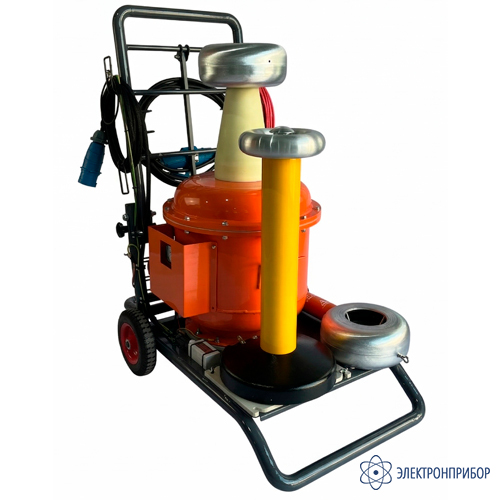

    Элегазовая изоляция трансформатора позволила сделать высоковольтный блок более легким и мобильным. Для удобства транспортировки система устанавливается на тележку с большими резиновыми колесами. Также на тележку крепятся кабели, выпрямитель и делитель напряжения. Приборы снабжены всесторонней системой защиты – от перегрева, падения давления газа, превышения тока и напряжения.

    * Конструкция прибора может отличаться от изображения на фото!

  • Технические характеристики мобильной высоковольтной испытательной установки ВИУ-100/70М:

    Параметр Значение
    Электрические характеристики
    Диапазон регулирования напряжения переменного тока, кВ 1 - 101
    Диапазон регулирования напряжения постоянного тока, кВ 1 - 71
    Номинальное напряжение обмотки низшего напряжения, В 220
    Номинальная частота, Гц 50
    Диапазон измерений силы постоянного тока, мА от 0,1 до 50
    Диапазон измерений силы переменного тока, мА от 1 до 200
    Максимальная потребляемая мощность, не более, кВА 13.5
    Испытательная мощность, кВА Длительный режим: 12
    Повторно-кратковременный режим (ПВ 10%): 20
    Погрешность измерения напряжения 3%
    Физические характеристики
    Габаритные размеры, мм Блок управления: 330×482×178
    Высоковольтный трансформатор: 490×485×820
    Масса, кг Блок управления: 20
    Высоковольтный трансформатор: 130
    Условия эксплуатации
    Температура окружающего воздуха, °С от -10 до +40
    Относительная влажность воздуха, % 95 при +25 °С
    Атмосферное давление, кПа от 86 до 106

  • Комплект поставки ВИУ-100/70М

    № Наименование Количество
    1 Высоковольтный трансформатор 100 кВ  1
    2 Блок управления в кейсе 1
    3 Регулятор напряжения 1
    4 Выпрямительный диод 1
    5 Делитель напряжения 1
    6 Комплект соединительных кабелей и проводов 1
    7 Датчик тока 1
    8 Транспортировочная тележка 1
    9 Комплект документации 1
