УПУ6, УПУ 6

Установки для высоковольтных испытаний изоляции

УПУ-6 — установка высоковольтная

Код товара: 48125
  • 69682-17

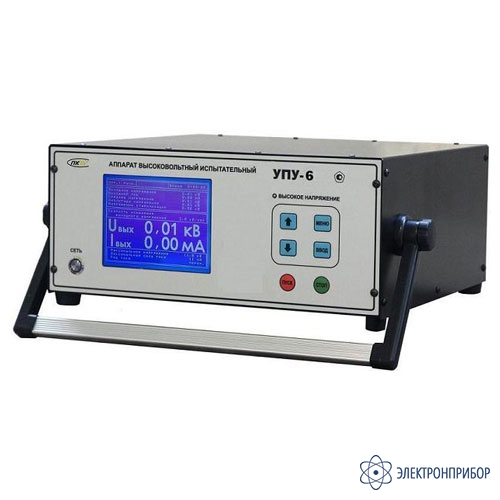

    Установка высоковольтная УПУ-6 Установка высоковольтная УПУ-6

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      69682-17 до 11.12.2027

    Сертификаты

    Назнчаение установки высоковольтной УПУ-6:

    Аппарат высоковольтный испытательный УПУ-6 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

    Особенности установки высоковольтной УПУ-6:

    • Разработка и производство России;
    • Встроенный интерфейс USB — по требованию;
    • Одноблочная конструкция с выходным током 150 мА;
    • Влагопылезащитное исполнение блоков IP54;
    • Стальной корпус;
    • Точность измерения;
    • Два токовых канала измерения — с заземленной и незаземленной нагрузками;
    • Встроенное разрядное устройство;
    • Встроенный диодный выпрямитель;
    • Встроенный конденсатор;
    • Промышленный графический экран с температурным диапазоном -30…+50 °C;
    • Защита экрана — поликарбонат с защитным покрытием;
    • Графическое отображение тока и напряжения;
    • Установка тока отключения от 1 до 151 мА с шагом 1 мА;
    • Режим стабилизации тока;
    • Автоматический и ручной режим работы, таймер;
    • Необслуживаемый высоковольтный блок.

  • Технические характеристики установки высоковольтной УПУ-6:

    Параметр Значение
    Диапазон измерения напряжения переменного и постоянного тока, кВ 0,10…6,00
    Диапазон измерения силы переменного тока, мА 0,03…150,0
    Диапазон измерения силы постоянного тока, мА 0,03…20,0
    Пределы допускаемой относительной погрешности измерения напряжения, % ± 1,0/0,1
    Пределы допускаемой относительной погрешности измерения силы  тока, % ± 1,0/0,1;  ±2,0/0,1
    Потребляемая мощность при отсутствии тока нагрузки, не более, ВА 650
    Габаритные размеры, мм 360х165×420
    Масса, кг 25±1

  • Комплект поставки УПУ-6

    № Наименование Количество
    1 Аппарат высоковольтный испытательный УПУ-6 1
    2 Кабель высоковольтный 1
    3 Кабель сетевой 1
    4 Ответная часть разъёма блокировк 1
    5 Провод заземления 1
    6 Вставка плавкая 5 А (установлена в сетевом разъёме) 1
    7 Паспорт 1

  • Дополнительная комплектация УПУ-6
