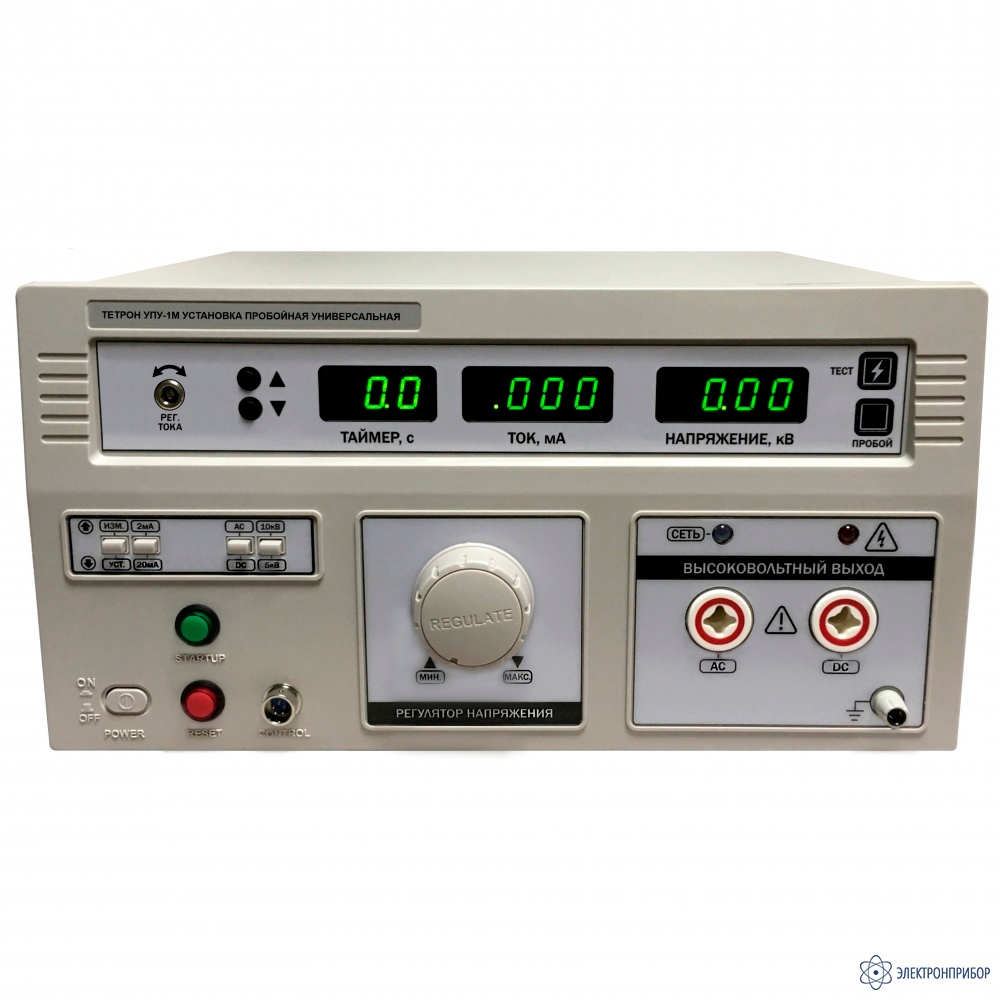

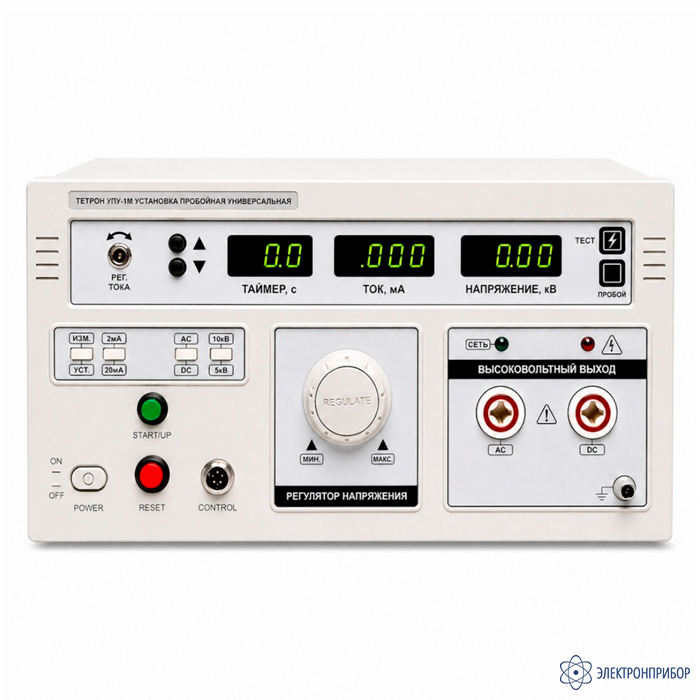

ТЕТРОН УПУ-1М — универсальная пробойная установка

Код товара: 70608
  • Универсальная пробойная установка ТЕТРОН УПУ-1М Универсальная пробойная установка ТЕТРОН УПУ-1М

    Сертификаты

    Назначение универсальной пробойной установки ТЕТРОН УПУ-1М:

    ТЕТРОН УПУ-1М является высоковольтной пробойной установкой, предназначенной для генерирования напряжения переменного тока АС до 10 кВ и измерения тока утечки до 20 мА, а также генерирования постоянного тока DC до 10 кВ и измерения тока утечки до 10 мА.

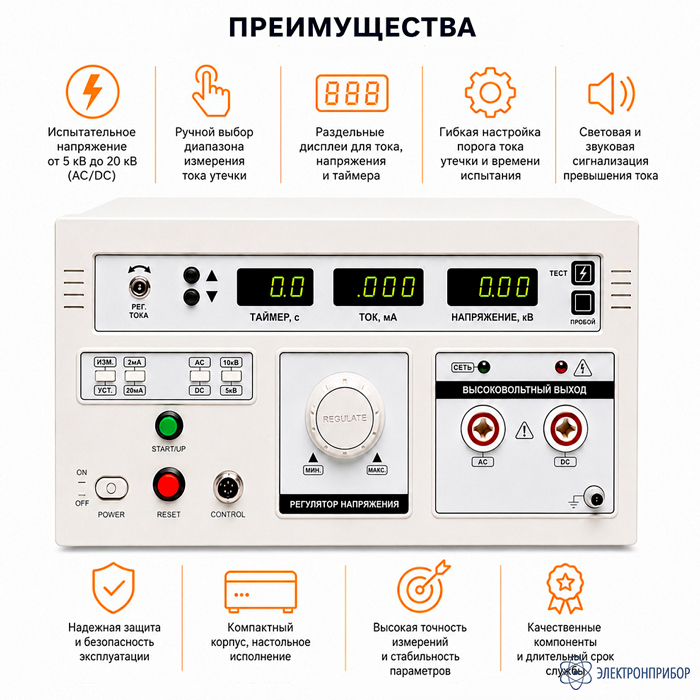

    Гибкая настройка порога точки утечки и времени испытания. Световая и звуковая сигнализация критических событий.

    Установка снабжена ярким цифровым дисплеем с раздельным отображением тока, напряжения и таймера.

    Применяется для проведения испытаний изоляции силовых кабелей, электроустановок, диэлектриков, средств защиты, тестирования компонентов, емкостей.

    В комплекте с прибором поставляется паспорт с отметкой ОТК и сертификат о калибровке.

  • Технические характеристики универсальной пробойной установки ТЕТРОН УПУ-1М:

    Параметр Значение
    ТЕТРОН УПУ-1М ТЕТРОН УПУ-10М ТЕТРОН УПУ-10МС
    Выходное напряжение диапазон AC 0 - 10кВ
    диапазон DC 0 - 10кВ
    Установка тока диапазон AC 2 / 20 мА 2 / 20 / 50 мА 2 / 20 / 100 мА
    диапазон DC 2 / 10 мА 2 / 20 мА 2 / 20 мА
    Выходная мощность диапазон AC 200 ВА 500 ВА 1000 ВА
    диапазон DC 100 ВА 200 ВА 200 ВА
    Форма выходного сигнала (AC) синус
    Нестабильность (AC) ≤5% (резистивная нагрузка)
    Пульсации (DC) ≤5%
    Таймер диапазон 0,0 – 999 с
    разрешение 0,1 с <100 с, 1с ≥100 с
    погрешность ±(1% + 50 мс)
    Вольтметр диапазон 0,00 – 10,00 кВ
    разрешение 10 В
    погрешность ±(5% + 3е.м.р.)
    Амперметр диапазон AC 0,100 – 1,999 мА;
    00,10 – 19,99 мА    		 0,100 – 1,999 мА;
    00,10 – 19,99 мА;
    000,1 – 50,0 мА    		 0,100 – 1,999 мА;
    00,10 – 19,99 мА;
    000,1 – 100,0 мА
    диапазон DC 0,100 – 1,999 мА;
    00,10 – 10,00 мА    		 0,100 – 1,999 мА;
    00,10 – 19,99 мА    		 0,100 – 1,999 мА;
    00,10 – 19,99 мА
    разрешение 1 / 10 мкА 1 / 10 / 100 мкА 1 / 10 / 100 мкА
    погрешность ±(3% + 3е.м.р)
    Питание однофазное, 220 В±10%, 50 Гц
    Рабочие условия эксплуатации температура +5°С…+40°С, влажность до 80%, давление от 84 до 106 кПа (630 … 795 мм рт. ст.)
    Условия хранения температура -10°С…+50°С, влажность до 70%
    Средний срок службы 10 лет (при соблюдении условий эксплуатации и хранения)
    Габаритные размеры 390х310х200 мм 443х390х220мм
    Масса, не более 15 кг 25 кг 28 кг

    Примечание: е.м.р – единица младшего разряда.

  • Комплект поставки ТЕТРОН УПУ-1М

    № Наименование Количество
    1 Испытательная установка ТЕТРОН УПУ-1М 1
    2 Высоковольтный пробник 1
    3 Кабель с зажимом «крокодил» изолированный 1
    4 Кабель сетевого питания 1
    5 Паспорт изделия с отметкой ОТК 1
    6 Сертификат о калибровке 1
