HPG 80 H, HPG-80-H, HPG80H
Установки для высоковольтных испытаний изоляции

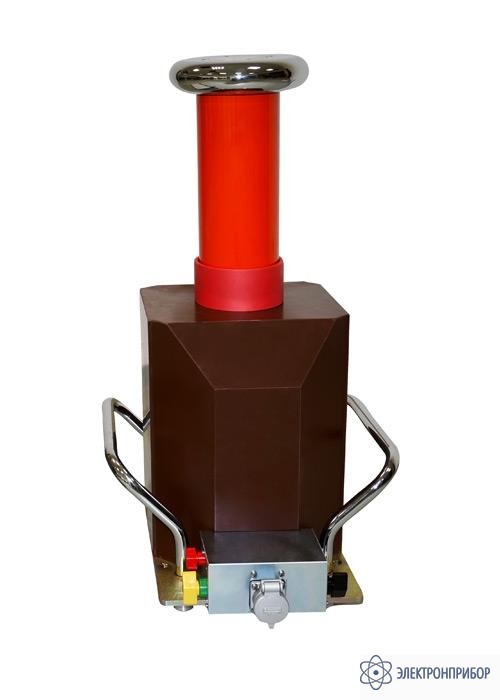

HPG 80-H — высоковольтная испытательная система
Код товара: 33865-
-
Производитель
-
Артикул
118303086
Назначение высоковольтной испытательной системы HPG 80-H
Высоковольтные испытательная система HPG 80-H подходит для проведения испытаний переменным напряжением 50 Гц, 58 кВэфф и испытаний постоянным напряжением до 110 кВ.
Испытательная система HPG 80-H состоит из двух отдельных модулей: управляющего и высоковольтного. Данное разделение позволяет пользователю выполнять испытания на объектах без каких-либо сложностей.
Применение высоковольтной испытательной системы HPG 80-H
- Испытание кабелей
- Испытание распределительных устройств
- Испытание токовых трансформаторов
- Испытание элементов и составных частей распредустройств
Достоинства высоковольтной испытательной системы HPG 80-H
- Подходит для испытаний переменным и постоянным напряжением
- Компактный, твердоизолированный высоковольтный трансформатор
- Отдельный высоковольтный и управляющий модули
- Постоянно регулируемое напряжение
- Мощная система: 1,2 кВА при продолжительной работе, до 3 кВА 60 мин. кратковременная работа
-
-
Технические характеристики высоковольтной испытательной системы HPG 80-H
Параметр Значение Выходное постоянное напряжение 50 кВ Выходной ток 15 мА Тип трансформатора HTR 58-1 Питание 220 В / 50 Гц Размеры 1000х1065х490 Вес 124 Высоковольтный трансформатор HTR 58-1
Параметр Значение Выходное напряжение 58 кВ AC ; 80 кВ DC Номинальный ток 15 мА DC Ток к.з. 50 мА DC Потребляемая мощность 3,0 кВА (1 час в день); 1,2 кВА (день)
-
Комплект поставки HPG 80-H
Наименование Количество Блок управления HSW 3-2 1 Высоковольтный трансформатор 35 кВэфф 1 Высоковольтный удвоитель 100 кВ DC 1 Комплект кабелей 1 Штанга заземления и разрядки 100 кВ 1
