ВИСТ-20 100, ВИСТ-20-100, ВИСТ 20/100,

Установки для высоковольтных испытаний изоляции

ВИСТ-20/100 — мобильная высоковольтная испытательная установка

Код товара: 60510
  • 78209-20
    2 варианта исполнения

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      78209-20 до 25.05.2025

    Сертификаты

    Назначение мобильной высоковольтной испытательной установки ВИСТ-20/100:

    Установки ВИСТ-20/100​ предназначены для испытания на электрическую прочность по переменному напряжению различных материалов и устройств, не содержащих емкостную составляющую сопротивления. Установки предназначены также для испытания на электрическую прочность по постоянному напряжению кабелей, проводов и других электрических устройств, содержащих емкостную составляющую сопротивления.

    Описание мобильной высоковольтной испытательной установки ВИСТ-20/100:

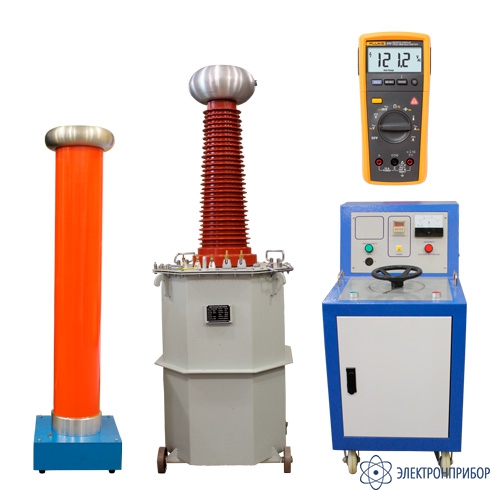

    Испытательные установки ВИСТ-20/100​ состоят из блока высокого напряжения и электронного регулятора напряжения. Блок высокого напряжения имеет два вида исполнения: с литой и с масляной изоляцией (уточняется при заказе). Испытательные установки ВИСТ-20/100​ имеют номинальную выходную мощность 20 кВА.

    Товар соответствует требованиям всех действующих нормативов по безопасности и имеет Декларацию Соответствия Таможенного союза о соответствии требованиям ТР ТС 004/201, ТР ТС 020/2011, выданной 03.03.2016.

  • Технические характеристики мобильной высоковольтной испытательной установки ВИСТ-20/100:

    Параметр Значение
    Установка ВИСТ-20/100
    Максимальная потребляемая мощность, кВА 20
    Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ 100
    Максимальное выходное напряжение постоянного тока, кВ 140
    Номинальное напряжение питания, В 380
    Погрешность измерения напряжения переменного тока частотой 50 Гц, %, не более 3
    Погрешность измерения напряжения постоянного тока, %, не более 3
    Максимальная емкость нагрузки при номинальном напряжении, нФ 6
    Технические характеристики блока высокого напряжения БВ-20/100
    Номинальная выходная мощность, кВА 15
    Диапазон выходных напряжений переменного тока частотой 50 Гц, кВ 10...100
    Диапазон выходных напряжений постоянного тока, кВ 10...140
    Диапазон входных напряжений, В 0...380
    Максимальный ток низковольтной обмотки, А 53
    Установившийся ток КЗ на стороне высокого напряжения, А, не менее 3,5
    Номинальное напряжение измерительной обмотки, В 100
    Габаритные размеры, мм 420*390*1150
    Масса, не более, кг 145
    Технические характеристики блока управления
    Номинальное напряжения питания, В 380
    Максимальный потребляемый ток, А 53
    Номинальная частота, Гц 50
    Диапазон выходных напряжений, В 10-380
    Время срабатывания токовой защиты, мс 30
    Встроенный таймер времени испытания есть
    Габаритные размеры 500*380*650
    Масса, не более, кг 65
    Технические характеристики блока высокого напряжения киловольтметра ВКВ-100
    Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ 1-100
    Диапазон измеряемых напряжений постоянного тока, кВ 1-100
    Коэффициент деления 1000:1
    Входное сопротивление высоковольтного плеча, МОм 1200
    Предел допустимой приведенной основной погрешности измерения напряжения переменного тока частотой 50 Гц, не более ±3%
    Предел допустимой приведенной основной погрешности измерения напряжения постоянного тока, не более ±3%
    Габаритные размеры, мм 200*200*810
    Масса, не более 4,2
    Технические характеристики цифрового мультиметра
    Переменное напряжение Диапазон От 0,1 мВ до 1000 В
    Наилучшее значение погрешности ±(1.0%+3 ед млр.разр.)
    Диапазон частот От 40 Гц до 500 Гц
    Постоянное напряжение Диапазон От 0,1 мВ до 1000 В
    Наилучшее значение погрешности ±(0.5%+3 ед млр.разр.)
    Сопротивление Диапазон От 0,1 Ом до 40 Мом
    Наилучшее значение погрешности ±(0.4%+2 ед млр.разр.)
    Переменный ток Диапазон От 0,1 мА до 10 А
    Наилучшее значение погрешности ±(1.5%+ 3 ед млр.разр.)
    Диапазон частот От 40 Гц до 200 Гц
    Постоянный ток Диапазон От 0,1 мА до 10 А
    Значение погрешности ±(1.0%+ 3 ед млр.разр.)
    Емкость Диапазон От 0,01 нФ до 1000 мкФ
    Наилучшее значение погрешности ±(2.0%+ 5 ед млр.разр.)
    Частота и коэффициент заполнения Диапазон От 10 Гц до 100 кГц
    Значение погрешности ±(0,1%+3 ед млр.разр.)
    Измерение температуры Диапазон От -55°С до 400 °С
    Значение погрешности ±(2,0%+1 °С)
    Рабочие условия эксплуатации
    Диапазон рабочих температур, °С От +10 до +35
    Относительная влажность воздуха при 25 °С, % Не более 80
    Атмосферное давление, кПа 84-106,7

  • Комплект поставки ВИСТ-20/100

    № Наименование ВИСТ-20/100-М ВИСТ-20/100-МТ
    1 Блок высокого напряжения ВИСТ-20/100 1 1
    2 Блок управления 1 1
    4 Киловольтметр ВКВ-50 1 1
    5 Провод заземления ПВ6-3 1*6, длина 5 м 3 3
    6 Заземление переносное ЗПЛ-110/1 1 1
    7 Паспорт 1 1
    8 Руководство по эксплуатации 1 1
    9 Тележка для внутрицеховой транспортировки - 1
    10 Барабан высоковольтного провода (25 м) - 1
    11 Барабан заземляющего провода (25 м) - 1

  • Модификации ВИСТ-20/100

    Подберите модификацию по параметрам

    Тележка для внутрицеховой транспортировки, барабан высоковольтного (25 м) и барабан заземляющего (25м) провода
