Установки для высоковольтных испытаний изоляции

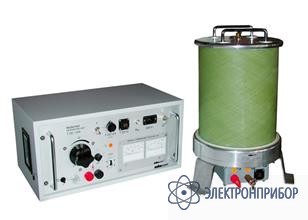

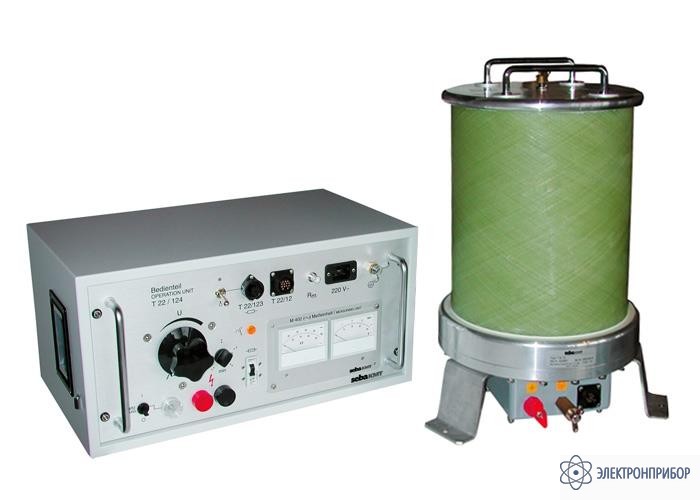

T22/1 — испытательная установка переменного напряжения

Код товара: 33856
  • 64957-16

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      64957-16 до 07.09.2026

    • Производитель

      Seba, Германия

    • Артикул

      892502151-S

    Назначение испытательной установки переменного напряжения T22/1

    Испытательная установка переменного напряжения T22/1 является переносным прибором. Она состоит из двух отдельных блоков: измерительного и высоковольного. Подобное разделение позволяет гибко использовать установку без применения дополнительного транспортного средства. Для проведения испытаний постоянным напряжением до 80 кВ предусматривается дополнительное использование выпрямителя.

    Испытательный прибор T22/1 используется для:

    • Испытания переменным напряжением объектов с небольшой емкостью (например, распределительное устройство среднего напряжения в соответствии с нормами VDE 0670)
    • Испытания постоянным напряжением до 80 кВ кабелей, кабельной гарнитуры, оборудования и приборов (возможно при использовании выпрямителя)

    Достоинства испытательной установки переменного напряжения T22/1

    • Длительные испытания переменным напряжением до 75 кВ при 1 кВА
    • Монтаж установки из функциональных блоков: измерительного блока T 22/124, SF6-газового трансформатора T 22/12
    • Встроенная защита от перегрузок
    • Испытания постоянным напряжением с дополнительным использованием выпрямителя

    Принцип действия испытательной установки переменного напряжения T22/1

    Высоковольтный трансформатор (с элегазовой изоляцией SF6) вырабатывает высокое напряжение до 75 кВ (эфф). Выходное напряжение устанавливается с помощью беступенчатого регулировочного трансформатора от 0 до 75 кВ.

    В базовой версии для испытаний переменным напряжением величина выходного напряжения определяется при помощи измерения напряжения на первичной обмотке трансформатора и коэффициента перерасчета (Измерительное устройство M 402). Постоянное напряжение вырабатывается дополнительным выпрямителем. Измерение постоянного напряжения происходит через измерительный резистор и измерительное устройство М 401.

  • Технические характеристики испытательной установки переменного напряжения T22/1

    Параметр Значение
    Выходное напряжение 0 ... 75 кВэфф, с двумя трансформаторами симметрично земле максимально 150 кВэфф
    Временная нагрузка 1 кВА; неограниченно
    2 кВА; 20 мин.
    4 кВА; 1 мин.
    Ток короткого замыкания макс. 50 мA (1 мин.)
    Номинальный ток 13 мA
    Испытательная нагрузка ок. 1000 пФ макс. 30 мин.
    Испытания постоянным макс. 80 кВ напряжением ( с дополн. при 4 мА номин. тока выпрямителем T22/121) макс. 80 кВ при 4 мА номин. тока
    Питание 220/240 В ± 10 %; 50/60 Гц
    Размеры блока управления T 22/124 551 x 255 x 380 мм (19"-корпус)
    Размеры SF6-газ.трансформ.T22/12 Ø 420 мм, высота 560 мм
    Вес блока управления T 22/124 ок. 19 кг
    Вес SF6-газ.трансформатор T22/12 ок. 29 кг

  • Комплект поставки T22/1

    Наименование Количество
    Блок управления T22/124 1
    Блок измерения M 402 1
    Высоковольтный трансформатор 75 кВ (SF6) 1
    Комплект кабелей 1
    Сумка 1
