Установки для высоковольтных испытаний изоляции

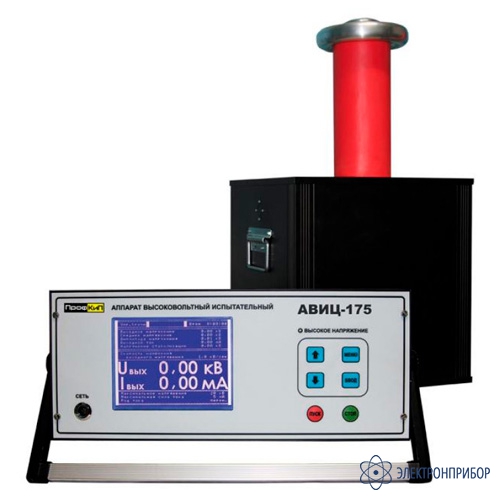

ПрофКиП АВИЦ-175 — аппарат высоковольтный испытательный

Код товара: 61530

    • Гарантия

      12 месяцев

    • Производитель

      ПрофКИП

    Назначение аппарата высоковольтного испытательного ПрофКиП АВИЦ-175:

    Аппарат высоковольтный испытательный ПрофКиП АВИЦ-175 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока отрицательной полярности, а также измерения среднеквадратических значений напряжения переменного тока, амплитудных значений напряжения постоянного тока отрицательной полярности и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты.

    Особенности и преимущества аппарата высоковольтного испытательного ПрофКиП АВИЦ-175:

    • Высокая точность измерения напряжения и тока;
    • Встроенное разрядное устройство для снятия заряда с емкостного объекта;
    • Автоматический и ручной режим работы;
    • Регулируемая защита по току;
    • Режим стабилизации тока;
    • Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя кабельной линии;
    • Температурная защита высоковольтного блока от перегрева;
    • Большой и четкий графический дисплей;
    • Низкий вес;
    • Компактные размеры;
    • Стабилизация параметров трансформаторного масла, не требует обслуживания и замены.

  • Технические характеристики аппарата высоковольтного испытательного ПрофКиП АВИЦ-175:

    Параметр Значение
    Диапазон измерения среднеквадратических значений напряжения переменного токасинусоидальной формы частотой 50 Гц 2.00 кВ … 100.00 кВ
    Диапазон измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5% 2.00 кВ … 175.00 кВ
    Диапазон измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой 2.00 мА … 35.00 мА
    Диапазон измерения амплитудных значений силы постоянного тока с заземленной нагрузкой 0.10 мА … 12.00 мА
    Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц ±[1.0 + 0.04 х (|Xk /x| - 1)]%*
    Пределы допускаемой относительной погрешности измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсации, не превышающей 5% ±[1.0 + 0.04 х (|Xk /x| - 1)]%*
    Пределы допускаемой относительной погрешности измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой ±[2.0 + 0.04 х (|Xk /x| - 1)]%*
    Пределы допускаемой относительной погрешности измерения амплитудных значений силы постоянного тока с заземленной нагрузкой ±[2.0 + 0.04 х (|Xk /x| - 1)]%*
    Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току 36 мА ±0.5
    Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току 25 мА ±0.5
    Общие характеристики
    Средняя наработка на отказ в нормальных условиях применения 8000 ч
    Питание 220 В ± 22В, 50 Гц ± 10 Гц
    Максимальная потребляемая мощность 3800 ВА
    Условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздуха при температуре 25°С
    - атмосферное давление
    -20°С … 40°С
    не более 98%
    84 кПа … 106.7 кПа
    Габаритные размеры блока индикации 360х150х330 мм
    Габаритные размеры блока высоковольтного 460х1180х430 мм
    Вес блока индикации 16 кг
    Вес блока высоковольтного 100 кг

    * где Xk – конечное значение диапазона измерения;
              х – измеряемое значение.

  • Комплект поставки ПрофКиП АВИЦ-175

    № Наименование Количество
    1 Блок индикации 1
    2 Блок высоковольтный 1
    3 Кабель межблочный соединительный 1
    4 Кабель сетевой 1
    5 Провод заземления 1
    6 Вставка плавкая 20 А 1
    7 Руководство по эксплуатации 1
