УИ 15 225, УИ15225

Установки для высоковольтных испытаний изоляции

УИ-15/225 — установка испытательная

Код товара: 31774
  • 56822-14

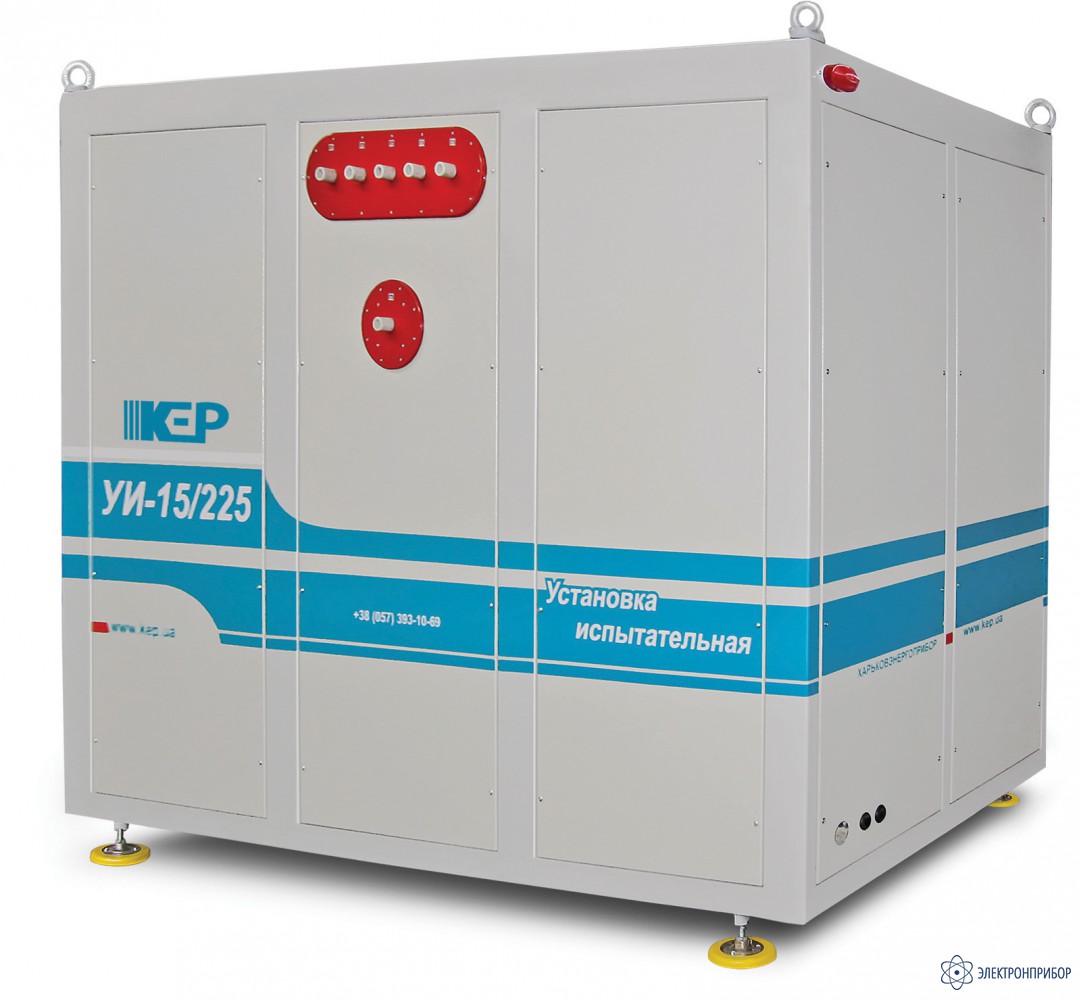

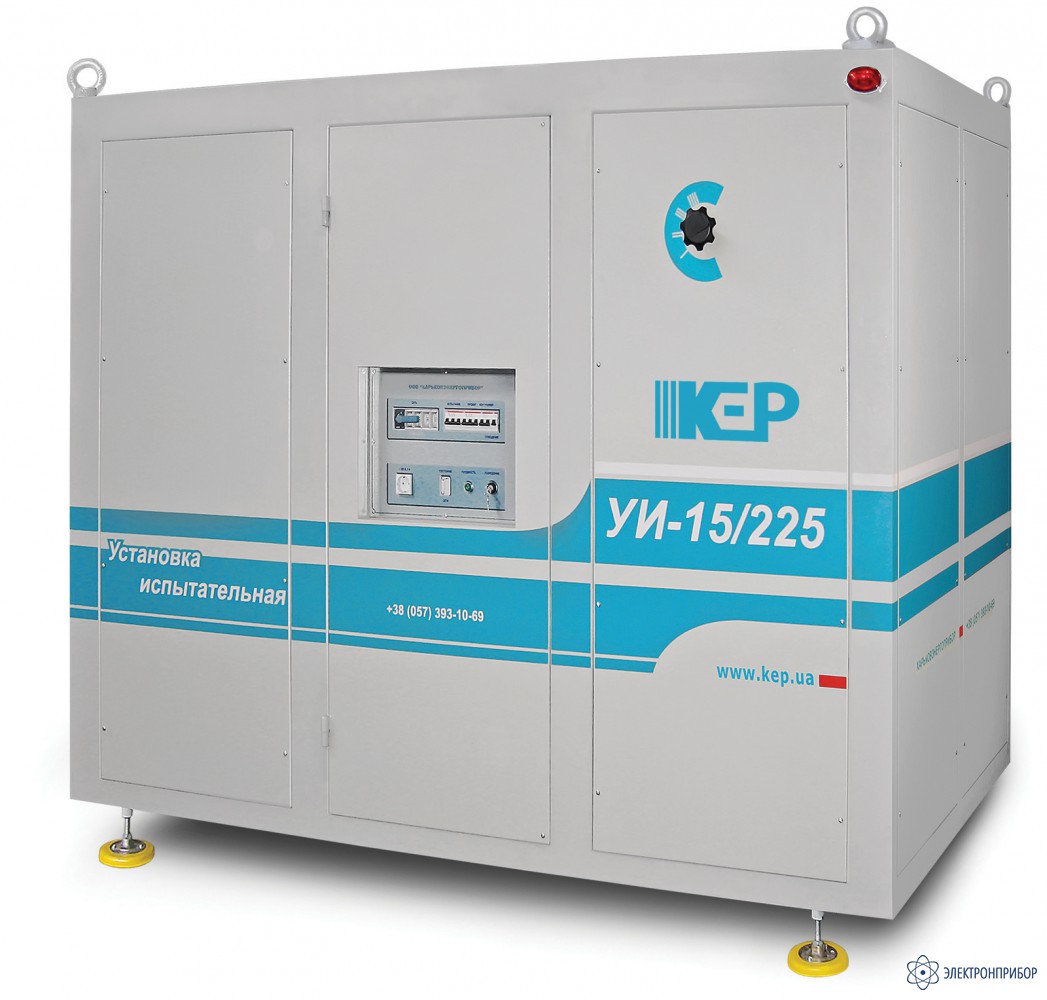

    Установка испытательная УИ-15/225 Установка испытательная УИ-15/225

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      56822-14 до 08.02.2024

    • Производитель

      ХарьковЭнергоПрибор, Украина

    Назначение установки УИ-15/225:

    Установка УИ-15/225 предназначена для проведения испытаний изоляции кабелей переменным напряжением промышленной частоты, согласно требованиям «Правил устройства электроустановок» и РД 34.45-51.300 с максимальным напряжением испытания 15 кВ и мощностью на нагрузке 225 кВА.

    Условия эксплуатации установки УИ-15/225:

    Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

    Параметр Значение
    Температура окружающей среды, °С от +1 до +35
    Относительная влажность, % 80 при температуре +25° С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)

    Условия эксплуатации соответствуют УХЛ категории размещения 4 по ГОСТ 15150.

  • Технические характеристики установки УИ-15/225:

    Параметр Значение
    Номинальное напряжение сети питания переменного тока, В 380 ± 38
    Частота питающей сети, Гц 50 ± 1
    Наибольшее вых. напряжение (действующее значение), кВ 15
    Максимальное напряжение прожига, кВ 15
    Ток короткого замыкания прожига, А 20
    Максимальная выходная мощность, не менее, кВ·А 225
    Максимальная емкость нагрузки, мкФ (при 7,5 кВ) 6
    Скорость подъема испытательного напряжения, не более, кВ/с (скорость устанавливается в настройках) 1
    Максимальный рабочий ток по высокой стороне, А 15
    Ток, потребляемый по низкой стороне, не более, А 80
    Приведенная погрешность измер. напряжения, не более, % 3
    Время непрерывной работы при максимальной мощности, мин 20
    Потребляемая мощность, не более, кВ·А 30
    Габаритные размеры Д×Ш×В, мм 2540×1130×2030
    Масса, кг 2215

  • Комплект поставки УИ-15/225

    Наименование Количество
    Установка испытательная УИ-15/225 1
    Регулятор напряжения РНО-80Б 1
    Регулятор напряжения РНО-30 1
    Трансформатор повышающий ТМ-15-50 1
    Реактор резонансный РРПОМ-15-225 1
    Блок прожига БПР-25/8 1
    Блок защиты от перенапряжения 1
    Блок аналогово-цифровой 1
    Контроллер управления с памятью и выводом результатов на ноутбук 1
    Дисплей цветной 1
    Пульт оператора 1
    ВВ струбцина 1
    ВВ провода с цанговым разъемом 5
    ВВ изолятор ВВ провода 15
    Кабель управления 1
    Уголки для крепления изоляторов 20
    Руководство по эксплуатации УИ-15/225 1
    Паспорт УИ-15/225 1
    Паспорт РНО-80Б 1
    Паспорт РНО-30 1
    Паспорт ТМ-15-50 1
    Паспорт РРПОМ-15-225 1
    Паспорт БПР-25/8 1
