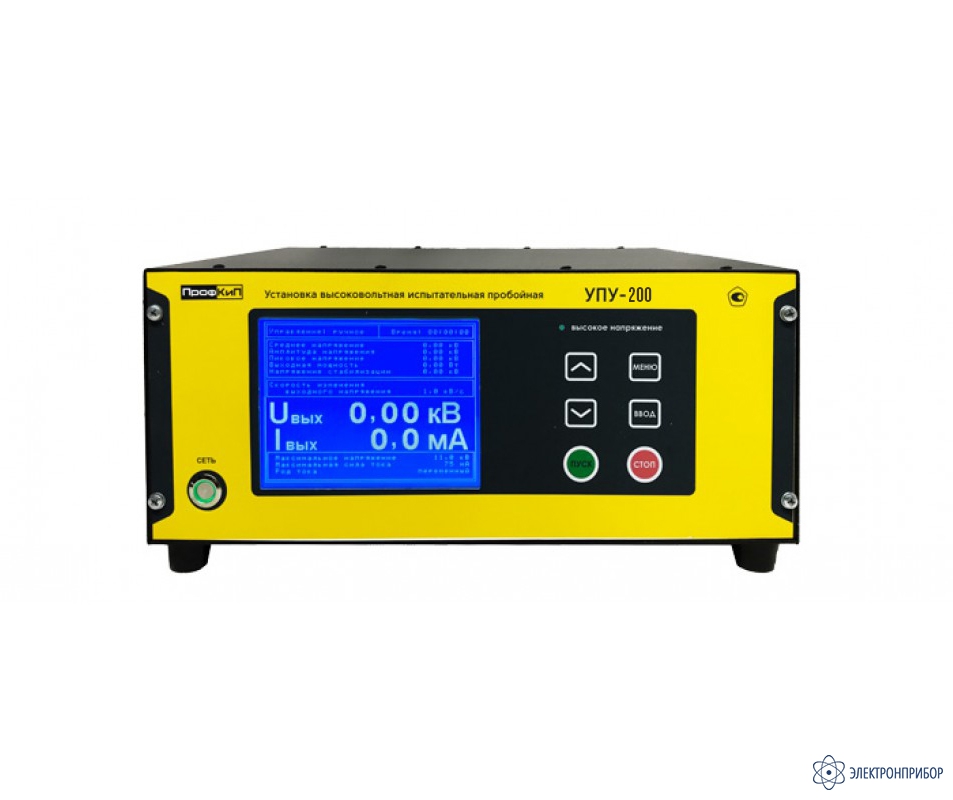

ПрофКиП УПУ-200 — установка высоковольтная испытательная пробойная

Код товара: 59932
  • 78504-20

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      78504-20 до 29.06.2030

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение установки высоковольтной испытательной пробойной ПрофКиП УПУ-200:

    Установка высоковольтная испытательная пробойная ПрофКиП УПУ-200 - предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.

    Особенности установки высоковольтной испытательной пробойной ПрофКиП УПУ-200:

    • Высокая точность измерения напряжения и тока;
    • Встроенное разрядное устройство;
    • Переключение рода тока переменный /постоянный через меню;
    • Автоматический и ручной режим работы, таймер;
    • Звуковое предупреждение о включении высокого напряжения;
    • Большой и четкий графический дисплей;
    • Интуитивно понятный интерфейс управления;
    • LAN порт для удаленного управления и автоматизации измерений (Опция);
    • Удобные, надежные металлические ручки для переноски.

  • Технические характеристики установки высоковольтной испытательной пробойной ПрофКиП УПУ-200:

    Параметр УПУ-1 УПУ-5 УПУ-6 УПУ-10 УПУ-15 УПУ-21 УПУ-22 УПУ-24 УПУ-200 УПУ-300 УПУ-500
    Диапазон измерения напряжения переменного тока  промышленной частоты 1 5 6 10 15 10 10 20 11 11 11
    Диапазон измерения напряжения постоянного тока, Кв 1 5 6 10 11 10 10 10 11 11 11
    Диапазон измерения силы переменного тока, мА 600 150 150 20 50 100 100 20 200 300 450
    Диапазон измерения силы постоянного тока, мА 200 20 20 10 10 15 30 5 50 50 50
    Потребляемая мощность Вт (не более): 1000 1000 1000 500 1000 1200 1800 1000 3500 4200 6500
    Максимальная выходная мощность в нагрузку, Вт 500 500 500 240 450 500 1000 400 2000 3000 4500
    Пределы допускаемой относительной погрешности измерения напряжения переменного тока промышленной частоты ± (1,0+0,1·( uпредел / u-1))
    Пределы допускаемой относительной погрешности измерения напряжения постоянного тока ± (1,0+0,1·( u предел / u-1))
    Пределы допускаемой относительной основной погрешности измерения силы переменного тока промышленной частоты ± (1,0+0,1· ( iпредел / i-1))
    Пределы допускаемой относительной основной погрешности измерения силы постоянного тока ± (1,0+0,1·( iпредел /i-1))
    Программируемое время испытания, мин 1 м … 59 м
    Программируемое время испытания, час 0 ч … 24 ч
    Отключение высокого напряжения по окончании испытания  Ручное / Автоматическое
    Снятие заряда с емкостной нагрузки Встроенное
    Регулировка выходного испытательного напряжения Ручной / Автоматический
     Полярность выходного напряжения постоянного тока  Отрицательная (по специальному заказу возможно изготовление  установки с положительной полярностью)
    Максимальное время работы не более 8ч – при загрузке не более 20%
    не более 1ч – при загрузке 100%  (с последующим отключением высокого напряжения на 1ч)
    Возможность подключения внешнего контакта блокировки подачи высокого напряжения Есть
    Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения Есть
    Напряжение сети 220 ± 22В
    Частота 50Гц
    Габаритные размеры блока индикации (не более) мм 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340
    Габаритные размеры высоковольтного блока (не более) мм - - - - - - 335 х 330 х 325 - 380 х 375 х 330 425 х 400 х 395 455 х 440 х 425
    Вес блок индикации (не более) кг 20 27 27 25 27 27 14 27 14 14 14
    Вес высоковольтного блока (не более) кг - - - - - - 40 - 49 65 78
    * U – измеренное значение напряжения, кВ;
    U предел – верхний предел диапазона измерений напряжения, кВ;
    I – измеренное значение силы тока, мА;
    I предел – верхний предел диапазона измерений силы тока, мА;

  • Комплект поставки ПрофКиП УПУ-200

    № Наименование Количество
    1 Установка высоковольтная испытательная пробойная ПрофКиП УПУ-200 1
    2 Высоковольтный кабель 1
    3 Кабель сетевой 1
    4 Предохранитель 2
    5 Руководство по эксплуатации 1
