СКАТ 70Ц, СКАТ70Ц

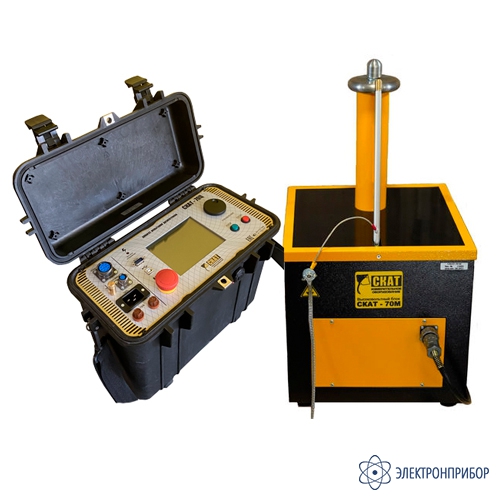

СКАТ-70Ц — аппарат испытания диэлектриков цифровой (измерительный блок в кейсе, высоковольтный блок 70 кВ в металлическом корпусе)
Код товара: 53449-
-
Гарантия
1.5 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
87761-22 до 20.12.2027
Сертификаты
Описание аппарата испытания диэлектриков цифрового СКАТ-70Ц:
Установка СКАТ-70Ц - это сочетание новейших технологий и эволюционное развитие великолепно проявивших себя приборов СКАТ-70 и СКАТ-70М. В нем удачно сочитаются надежность и инновации.
В новом СКАТ-70Ц применен яркий жидкокристалический дисплей, который обеспечивает максимально удобное отображение результатов испытаний, а также является окном доступа к широчайшему набору функций. Прибор позволяет проводить испытания как в ручном, так и в автоматическом режиме. Также в прибор вернулась функция прожига.
Для облегчения отсчета времени испытания в приборе предусмотрен таймер. Точность измерения и поддержания испытательного напряжения на заданном уровне полностью соответствует требованиям ГОСТа 1516.2-97, предъявляемым к средствам измерения для испытания электрической прочности изоляции кабельных линий и твердых диэлектриков.
СКАТ-70Ц - новейший прибор, функционал которого позволяет достичь превосходства над любыми аналогами.
-
-
Технические характеристики аппарата испытания диэлектриков цифрового СКАТ-70Ц:
Параметр Значение Испытание напряжением постоянного тока (DC) Выходное напряжение Диапазон регулирования, кВ от 1 до 71 Диапазон измерений, кВ от 3 до 70 Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ
Амплитуда пульсаций, % 3 Полярность напряжения постоянного тока отрицательная (опционально - положительная) Выходной ток Максимальный уровень, мА 20 Диапазон измерений, мА от 0,1 до 20 Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА Испытание напряжением переменного тока (AC) Выходное напряжение Диапазон регулирования, кВ от 1 до 51 Диапазон измерений, кВ от 2 до 50 Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,04·((50/U)-1)), U - измеренное значение, кВ Амплитуда пульсаций, % 5 Выходной ток Максимальный уровень, мА 50 Диапазон измерений, мА от 0,1 до 50 Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,1·((50/I-1)), I - измеренное значение, мА Емкость допустимой нагрузки при максимальном напряжении до 2,5 нФ Системные параметры Режимы испытания ручной
автоматический
по программеСкорость изменения напряжения, кВ/с 0,5; 1; 2; 5 Интерфейсы Индикация шестидюймовый жидкокристаллический дисплей Управление аппаратом кнопочное и с помощью энкодера Безопасность Заземление защитное заземление
втоматический заземлительЗащита защита от превышения допустимого напряжения и тока;
отключение при пробое в нагрузке;
защита от перегрева высоковольтного блока;
внешняя сигнальная лампа (опция)Системы отключения высокого напряжения кнопка аварийного отключения;
защитная блокировка (опция)Параметры питания и потребления Напряжение питающей сети переменного тока, В от 198 до 242 Частота питающей сети, Гц от 49 до 51 Максимальная потребляемая мощность, В•А 2800 Максимальный потребляемый ток, А 15 Габаритные размеры Блок управления Высота, мм 420 Ширина, мм 340 Длинна, мм 220 Масса, кг 14 Высоковольтный блок Высота, мм 650 Ширина, мм 370 Длинна, мм 360 Масса, кг 29 Логистика Габариты упаковки, длина х ширина х высота, м 0,67 х 0,67 х 0,4 Вес, кг 66 Объем упаковки, м3 0,18 -
Комплект поставки СКАТ-70Ц
№ Наименование Количество 1 Блок управления (измерительный блок) в кейсе 1 2 Высоковольтный блок 70 кВ в металлическом корпусе 1 3 Кабель соединительный (4±0,1) м 1 4 Провод заземления (4±0,1) м сечение 4 мм2 2 5 Кабель сетевой (4±0,1) м 250В 16А 1 6 Вилка разъема для подключения сигнальных цепей (FQ14-6TJ) 1 7 Вставка плавкая 15 А (керамический предохранитель 6,35х30 мм) 1 8 Паспорт 1 9 Руководство по эксплуатации 1 -
Дополнительная комплектация СКАТ-70Ц
-
Совместимость с СКАТ-70Ц
-
Файлы для СКАТ-70Ц
